产品安全检测用关节式试验指结构设计

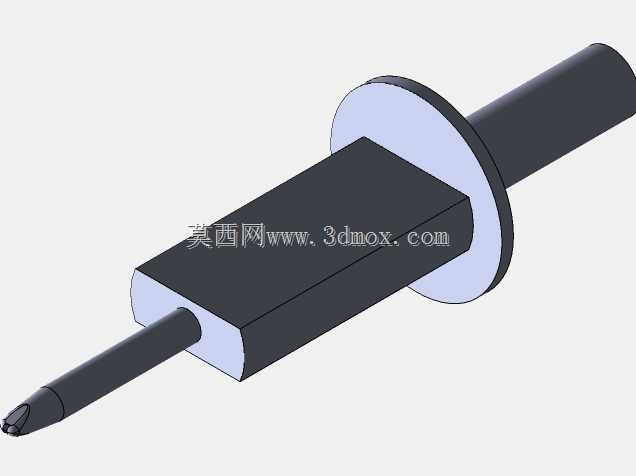

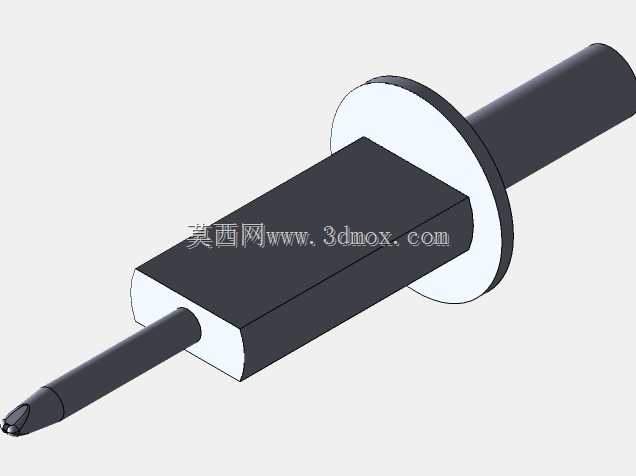

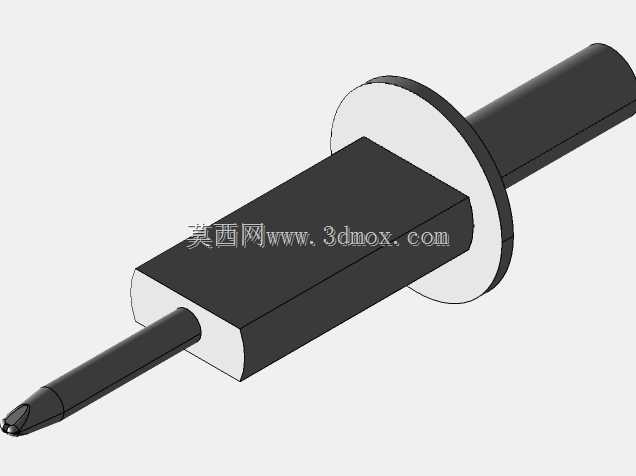

这款关节式试验指是安规检测领域的核心工装部件，主要用于模拟人体手指的活动形态，验证各类电器、电子产品外壳的防触电防护性能，是家电、消费电子、低压电器产品出厂安规检测环节的必备检测构件。从结构设计来看，整体采用分段式铰接布局，模拟人体指节的活动自由度，前端探测头做了圆弧过渡处理，完全贴合人体指尖的外形轮廓，避免检测过程中因尖锐棱角刮伤被测产品外壳，同时保证接触状态与真实人体手指触碰的场景一致。中间的方形限位座是整个构件的定位基准，安装时可通过该方形段与检测设备的固定夹具配合，保证试验指的伸出长度、同轴度符合检测标准要求，后方的圆形挡边作为轴向限位结构，可精准控制试验指插入被测产品缝隙的深度，避免插入过深导致检测结果失真，也能防止试验指过度伸入损坏产品内部元器件。尾部的圆柱段是与检测驱动机构的连接部位，可适配不同的推力施加装置，保证检测过程中施加的推力稳定可控，符合安规检测的标准力值要求。设计过程中充分考虑了关节的活动阻尼，每个铰接部位的转动阻力经过调校，既可以灵活弯曲模拟手指的自然活动角度，又不会因自重随意下垂，保证检测时探头的姿态可控。各段的尺寸边界严格遵循安规检测标准的参数要求，探测段直径、关节长度、挡边直径都经过精准校核，安装时只需将尾部圆柱段插入检测设备的装夹孔，靠紧圆形挡边即可完成定位，无需额外调整即可满足检测的位置精度要求。在实际应用场景中，该试验指可伸入产品的通风孔、接缝、操作缝隙等位置，验证防护结构是否能有效阻挡人体手指触及内部带电部件或运动危险部件，不同的关节转动角度可覆盖手指自然弯曲的所有可达姿态，避免出现检测盲区。结构上没有多余的凸起或凹槽，日常使用后清洁维护十分方便，铰接部位的耐磨设计可保证长期反复使用后不会出现松动晃量，维持检测结果的一致性。
