TA7240AP音频功率放大器HSIP封装结构

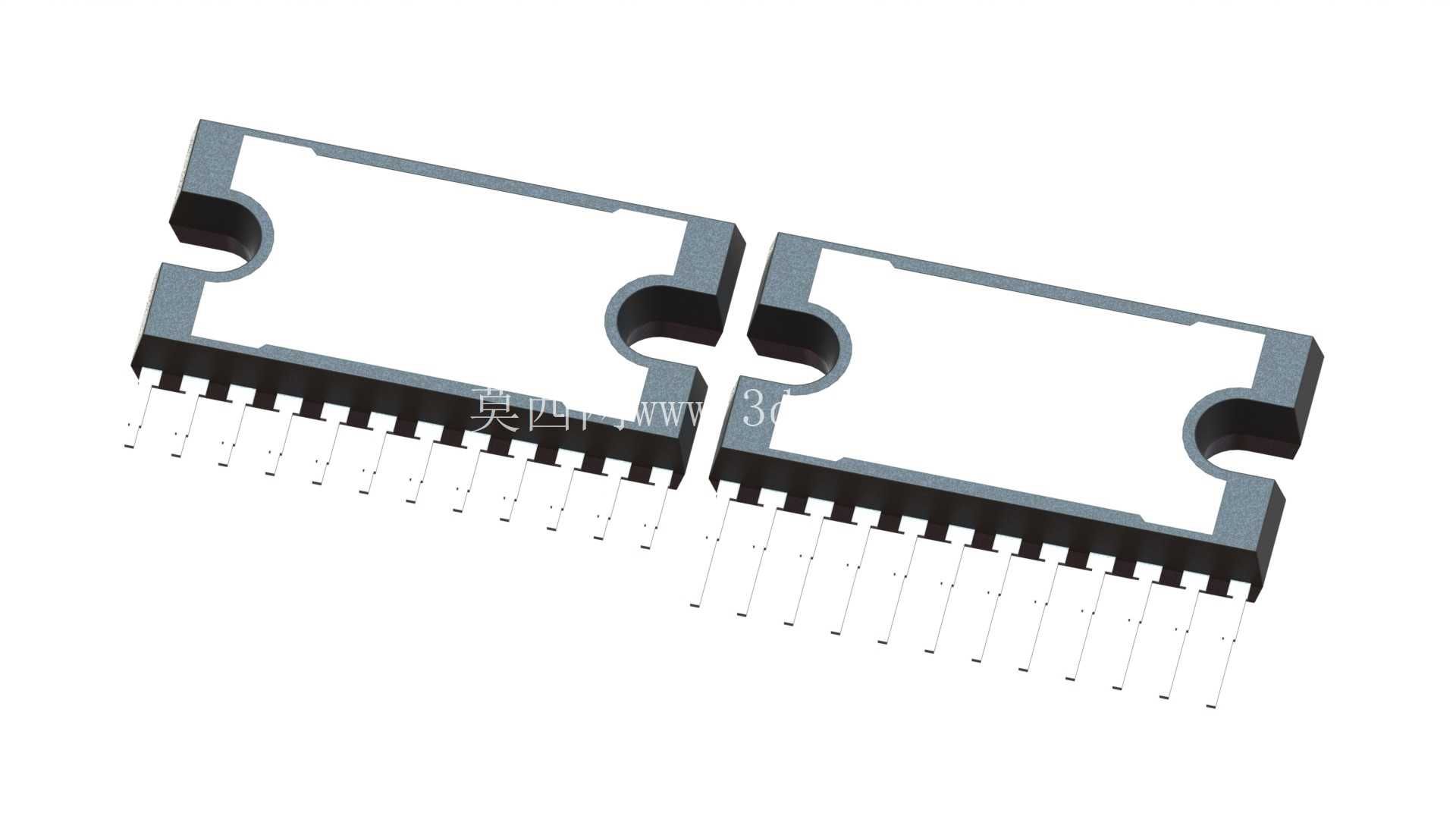

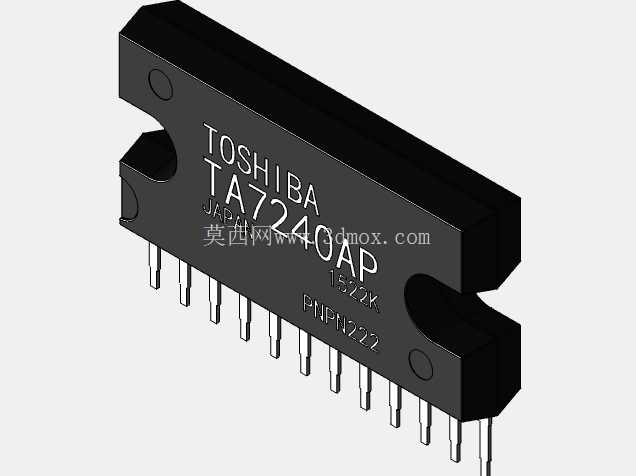

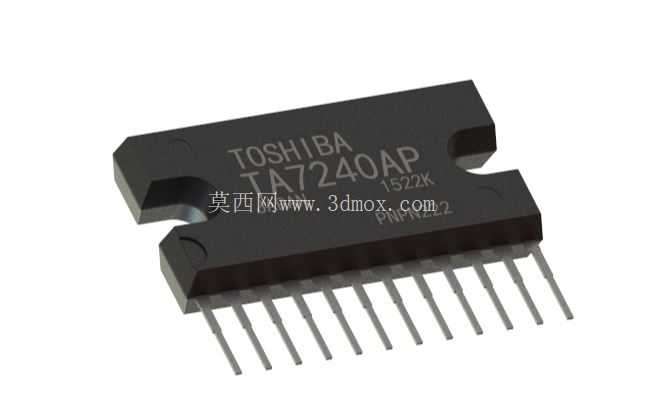

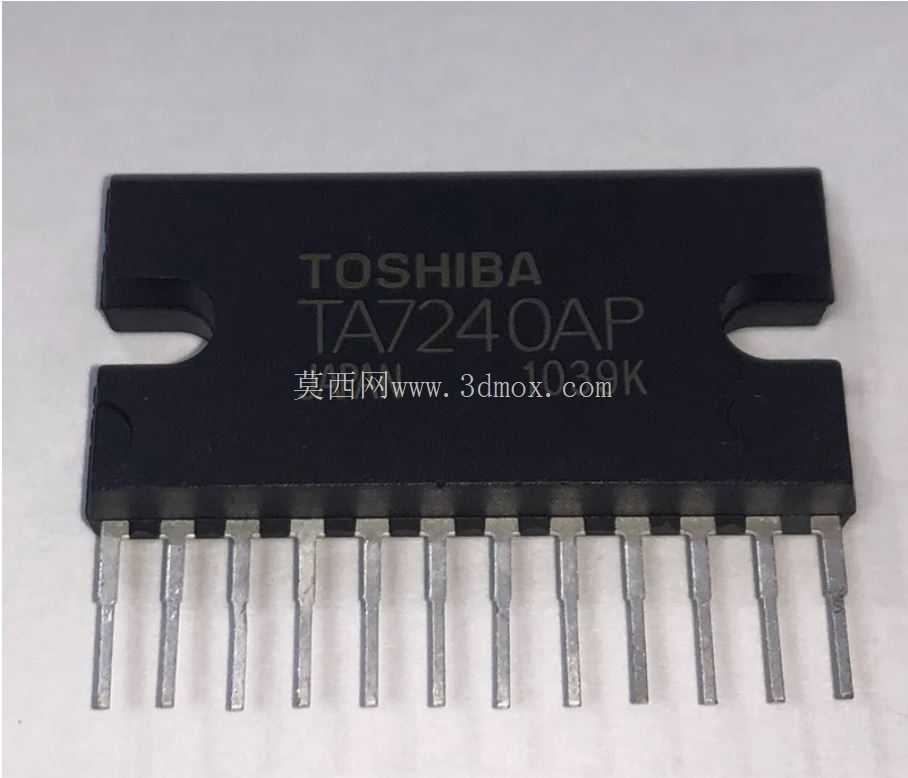

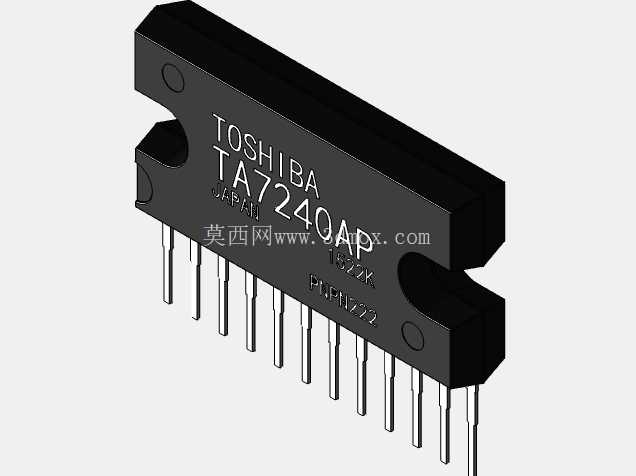

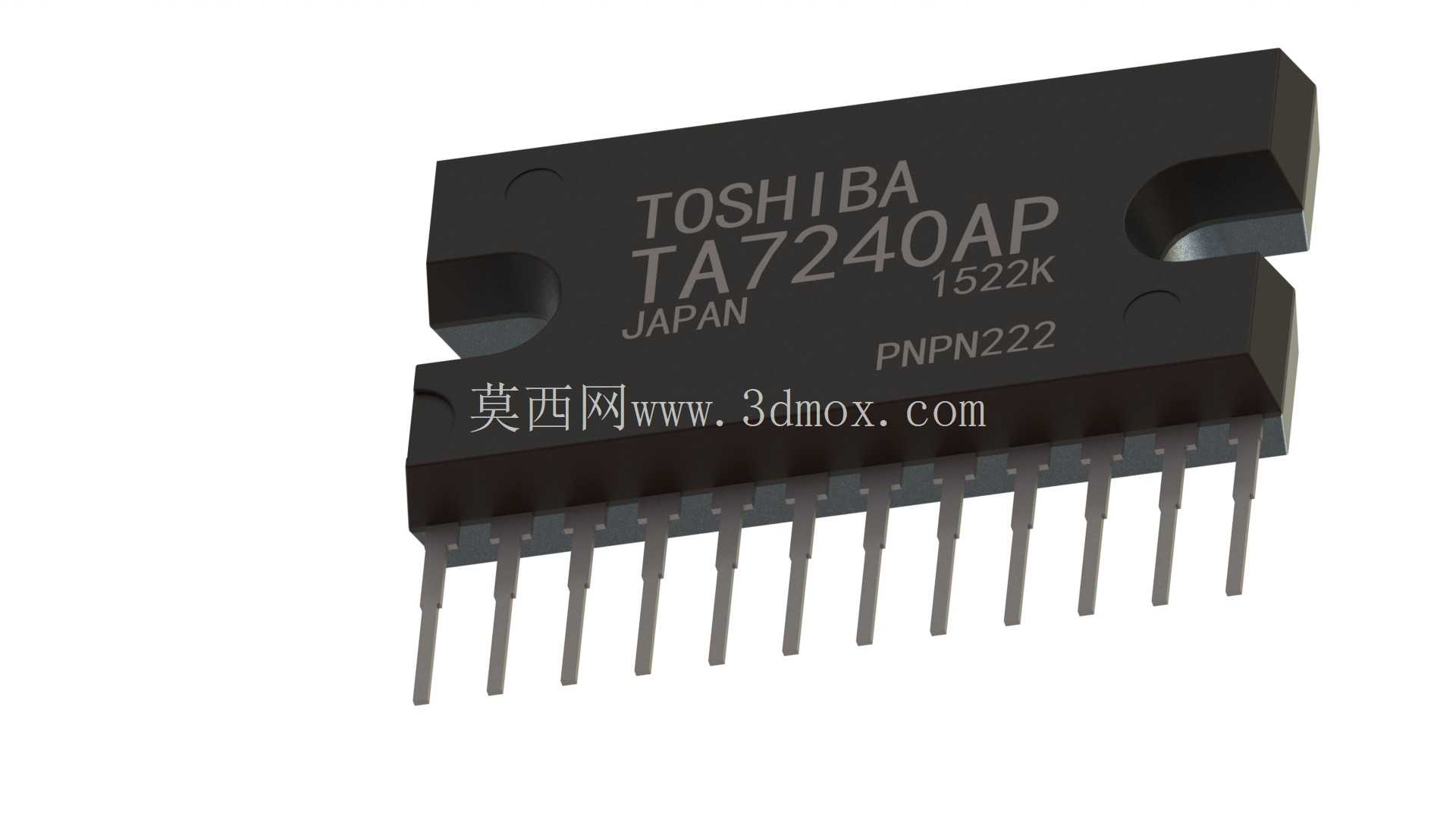

　　在民用音频设备、小型工业声讯终端的电路设计环节，功率放大芯片是决定音频输出驱动力与失真度的核心器件，TA7240AP作为经典的双声道音频功率放大器件，长期应用在台式收录机、桌面有源音箱、车载前置音频单元、工业广播终端等场景中，承担将前级弱音频信号放大至可驱动扬声器负载的核心功能。这款芯片采用HSIP-12-P直插封装结构，封装本体采用黑色环氧塑封材质，通过压铸成型工艺完成本体与引线框架的包封，本体两侧设计有对称的定位缺口，用于自动化插件工序中的方向识别，避免生产过程中引脚插反导致的电路烧毁问题。从结构设计维度看，12根直插引脚沿封装本体单侧等距排布，引脚采用铜基镀锡材质，兼顾导电性能与焊接可靠性，引脚间距符合标准SIP封装的尺寸规范，可直接适配对应规格的PCB焊盘与IC插座，无需额外定制安装孔位。封装本体背部预留有平整的散热贴合面，实际装机使用时可直接贴合铝制散热片，通过导热硅脂填充接触间隙，满足芯片在满功率输出状态下的散热需求，避免长时间工作出现热衰减、热保护触发甚至芯片烧毁的问题。

　　从功能特性上看，该芯片可在9V到18V的宽幅供电电压范围内稳定工作，单芯片可实现双声道5.8W的音频功率输出，作为模拟架构的功率放大器件，其外围电路搭建简单，仅需搭配少量阻容元件即可构成完整的放大回路，对PCB布线的要求相对宽松，适合中小批量的消费类音频产品生产，也常被用于电子爱好者的音频DIY项目中。在三维建模过程中，需要严格还原封装本体的外形轮廓、定位缺口的尺寸与位置、每根引脚的长度与截面尺寸、引脚之间的中心间距，同时要还原本体表面的丝印标识区域与散热面的平面度特征，确保模型可直接用于PCB布局的干涉检查、整机装配的结构验证、生产工艺的插件模拟等环节。

　　实际选型应用时，需要注意该芯片的安装边界：引脚伸出封装本体的长度决定了PCB与封装本体之间的最小安装间隙，背部散热面的平面度公差直接影响散热片的贴合效果，两侧定位缺口的尺寸需要与PCB上的丝印标识、插件机的定位夹具完全匹配，才能保证自动化生产过程中的插件良率。不同于贴片封装的音频放大芯片，这种直插HSIP封装的器件具备更好的耐机械冲击性能，引脚与PCB的焊接强度更高，适合在存在一定振动的应用场景下使用，比如车载音频设备、移动式广播终端等，不易出现引脚脱焊、接触不良等故障。

　　在电路结构匹配上，该芯片的引脚定义包含电源输入、信号输入、信号输出、接地、自举等功能引脚，建模时的引脚排布顺序需要严格对应器件手册的定义，避免出现引脚顺序错位导致的电路设计错误。从散热设计的角度，封装本体的热阻参数与塑封材质的导热特性直接决定了散热片的选型尺寸，建模时还原的本体厚度、散热面面积参数，可直接用于热仿真分析环节，帮助工程师提前评估不同输出功率下的芯片温升情况，优化整机的散热风道设计。对于结构设计人员而言，准确的三维模型可以在整机布局阶段提前避让芯片的安装空间，避免周边结构件与芯片本体、散热片出现装配干涉，同时可以提前预留焊接操作空间，方便生产过程中的波峰焊或者手工焊接作业。这款经典的模拟音频放大芯片虽然推出时间较长，但凭借稳定的性能、简单的外围电路、较高的可靠性，至今仍在不少对成本敏感、对音质要求适中的音频产品中被广泛使用，其标准化的封装尺寸也让它具备较好的替代兼容性，在维修市场也有较大的保有量。建模过程中对引脚折弯角度、封装本体边缘倒角、定位缺口深度等细节的还原，能够让模型更贴近真实器件的物理特征，满足结构验证、装配模拟、教学演示等多场景的使用需求。
