计算机轴流散热风扇三维结构设计

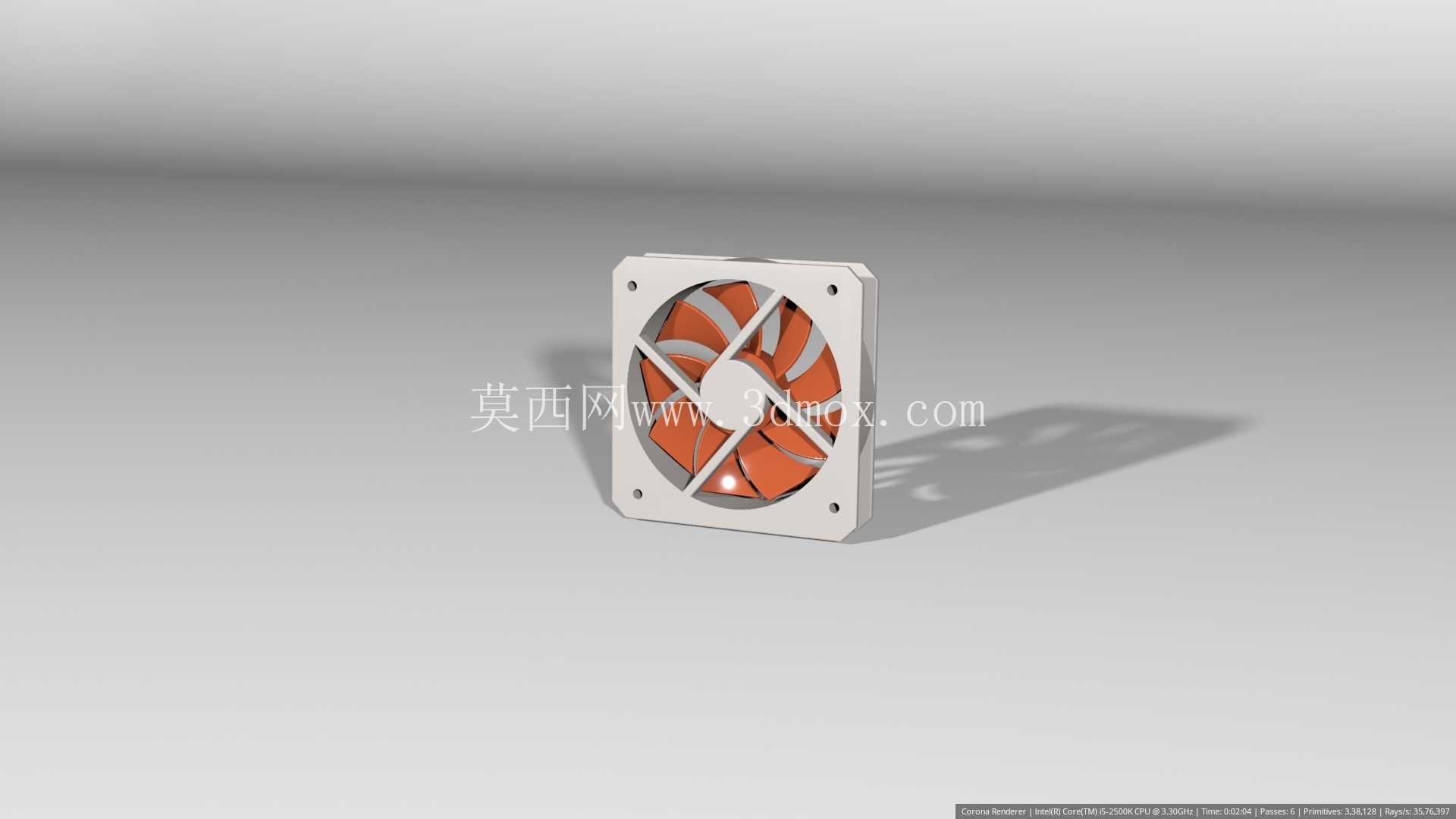

在桌面级计算机、工业控制机柜、嵌入式计算设备的热管理系统中，轴流散热风扇是最基础也最核心的风冷换热部件，这款三维模型完整还原了标准方形安装位电脑散热风扇的全结构细节，可直接用于热仿真分析、设备结构适配校核、装配干涉验证等工程场景。从实际应用场景来看，这类风扇主要承担机箱内部冷热空气交换的职能，通过扇叶旋转驱动空气沿轴向流动，带走CPU、显卡、供电模块等发热元件表面堆积的热量，避免元器件因结温过高触发降频保护甚至永久性损坏，在紧凑型ITX机箱、1U机架式服务器、工业触控一体机这类内部空间局促、自然对流换热效率极低的设备中，该类风扇的换热性能直接决定了整机的长时间运行稳定性。

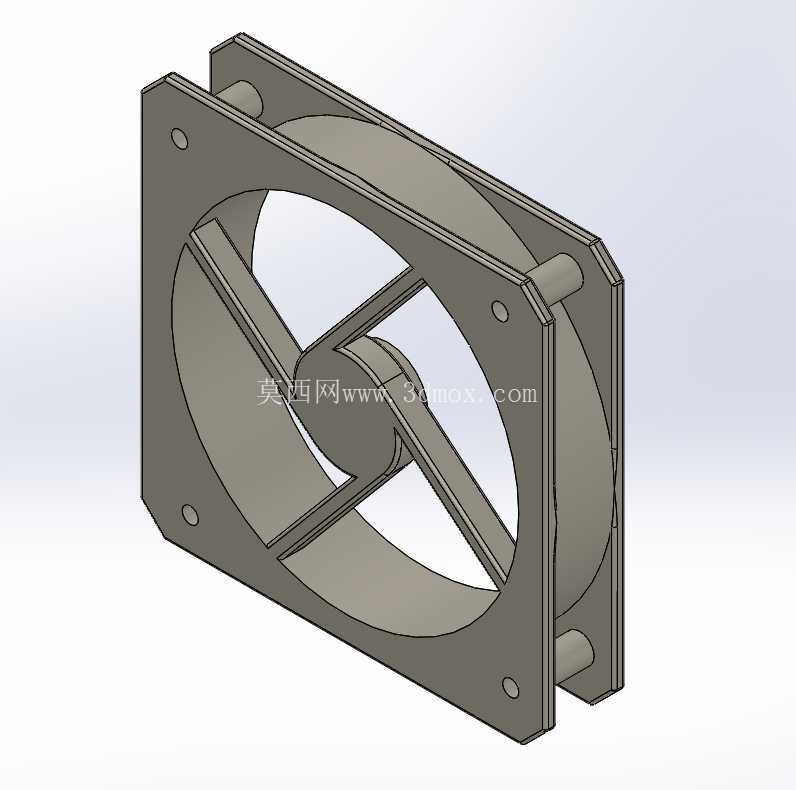

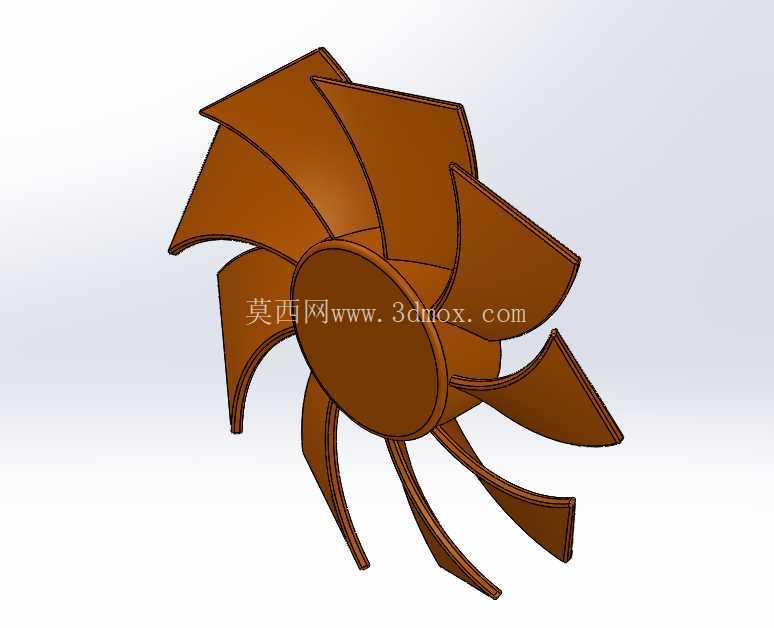

设计过程中首先锚定了通用安装边界，外框采用行业通用的正方形法兰结构，四个角预留标准沉头安装孔，孔位间距匹配主流120mm规格风扇的安装规范，安装孔做沉头处理可保证螺丝锁紧后表面无凸起，不会与机箱侧板、散热鳍片产生结构干涉，外框厚度控制在常规25mm区间，适配绝大多数机箱的风扇位安装深度要求，外框内侧做了导流圈结构，可减少扇叶叶尖与框体间隙处的气流回流损失，提升实际送风效率。扇叶部分采用七叶后掠式设计，叶型经过气动优化，叶片前缘做圆角过渡处理，可切割来流减少旋转过程中的湍流噪音，叶片表面的弧度沿径向渐变，从叶根到叶顶的安装角逐步调整，保证不同半径位置的气流线速度匹配，避免叶根处气流做功不足、叶顶处气流分离的问题，扇叶中心的轮毂部分做了弧面凸起，可引导中心区域的气流向外侧叶道扩散，减少轮毂后方的气流死区，提升整体风量输出的均匀性。

从结构细节来看，扇框四个边角做了小圆弧过渡，既可以避免安装时锐边划伤操作人员，也能减少边角处的应力集中，提升塑料注塑成型时的成品率，框体侧边预留了标准走线槽位，可容纳风扇供电线缆的排布，避免线缆突出框体影响安装贴合度。扇叶与外框之间预留了均匀的转动间隙，既保证扇叶旋转过程中不会与框体发生剐蹭，也尽可能缩小间隙值减少漏风损失。在做CFD仿真分析时，该模型可直接导入流体仿真软件，提取流体域后设置对应转速参数，即可模拟不同工况下的风量、风压、气流流场分布特性，也可搭配散热鳍片模型、机箱内部结构模型做整机热流耦合分析，验证不同风扇安装位置、不同转速下的散热效果，为实际产品的热设计提供数据支撑。

在装配适配层面，该结构的安装孔位兼容标准螺丝固定与橡胶减震钉固定两种方式，沉头孔的尺寸既匹配M3规格的自攻螺丝，也能穿过常规的橡胶减震钉柱，可根据实际使用场景的减震需求选择固定方式，对于有低噪音要求的办公用计算机、音频处理设备，采用橡胶减震钉固定可隔绝扇叶旋转产生的振动传递到机箱壳体，避免结构共振放大运行噪音。扇叶的材质适配常规的PBT或者ABS工程塑料，结构设计中所有壁厚保持均匀，没有突变的厚壁结构，可避免注塑成型过程中出现缩痕、翘曲等缺陷，适合批量注塑生产。从实际选型角度来看，该结构的气动外形可覆盖常规1000-2000转的转速区间，在该转速区间内既能保证足够的风量输出，也能将运行噪音控制在可接受范围内，适配绝大多数民用计算机、常规工业控制设备的散热需求，模型中完整保留了扇叶的叶型细节、框体的安装结构、轮毂的连接特征，可直接用于结构干涉检查、装配模拟、3D打印手板验证等工程环节，不需要二次做结构补全。
