公制三叶片塑料风扇结构设计

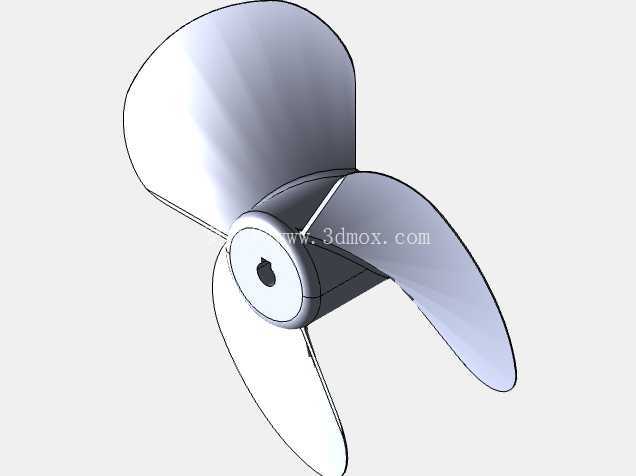

　　这款三叶片塑料风扇的设计，最初是针对小型密闭电子机柜的局部风冷需求展开的，在工业现场的小型控制箱、桌面级散热工位、小型通风循环装置里，这类小尺寸轴流扇叶的应用覆盖度极高，很多时候设备内部的局部热点无法靠整机风道覆盖，就需要这类小规格扇叶做定点送风，把积热区域的热空气快速搅动带出，避免局部元器件长期处于超温工况。设计阶段最先敲定的是安装边界，中心安装孔径设定为10mm，这个尺寸刚好匹配市面上多数小型直流电机的输出轴径，不需要额外做轴套转接，安装时直接穿轴后用顶丝或者轴端卡簧固定即可，能大幅减少装配环节的零件数量，降低现场安装的适配成本。

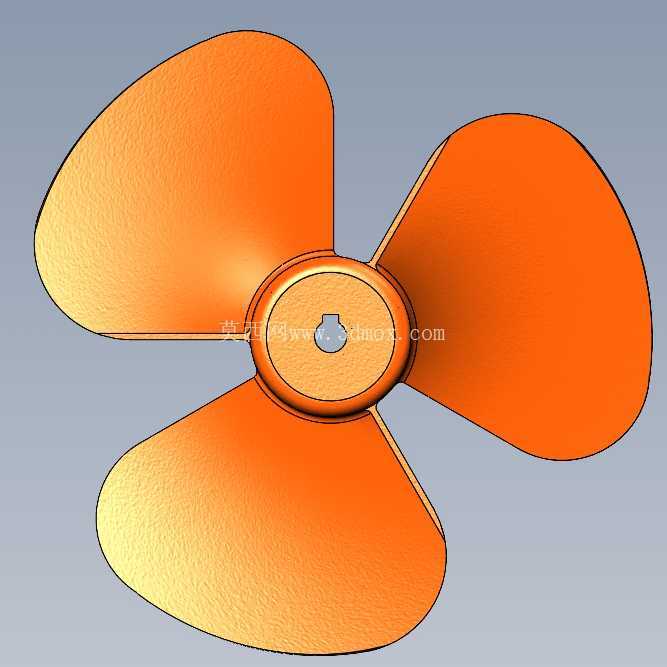

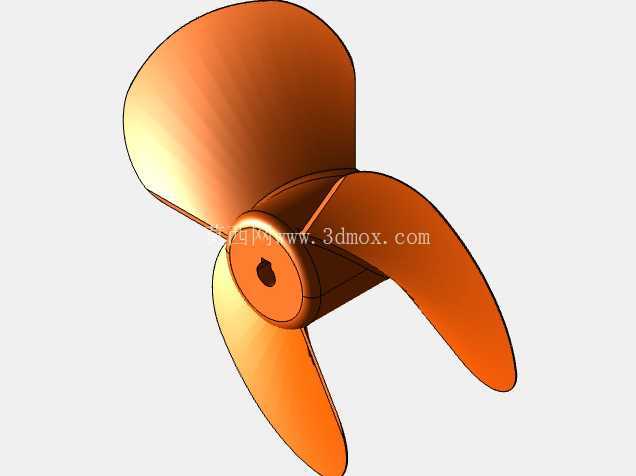

　　扇叶的曲面造型没有照搬常规民用风扇的大扭角设计，毕竟工业场景下的小风扇不需要追求远距离送风，更看重近场的风压均匀性，三个叶片的曲面弧度经过反复调整，在低转速工况下也能形成稳定的轴向气流，不会因为叶片数量少就出现出风紊流、局部风阻过大的问题，同时三叶片的结构相比多叶片设计，转动惯量更小，启动时对电机的扭矩要求更低，适配小功率驱动电机时不会出现启动卡顿、过载发热的情况。叶片根部做了加厚的圆弧过渡处理，和中心轮毂的连接位置没有做直角转折，这是考虑到塑料件注塑成型时的应力集中问题，直角位置在长期高速转动或者冷热交替的工况下，很容易出现应力开裂，圆弧过渡既能分散转动时的离心力载荷，也能让注塑过程中的熔料流动更顺畅，减少成型后的内部残余应力。

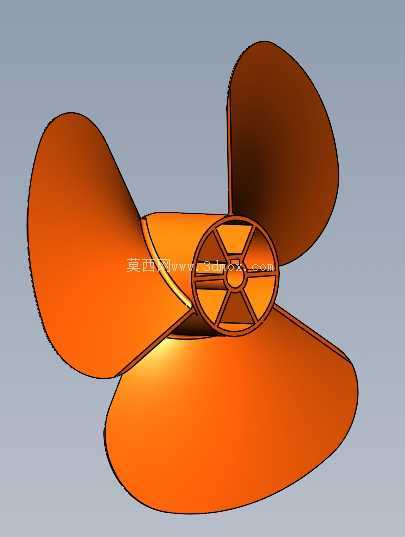

　　中心轮毂位置做了辐条式的镂空设计，不是为了单纯减重，更多是考虑到扇叶和电机装配时的操作空间，安装时可以透过镂空位置观察轴端的固定件是否安装到位，同时镂空结构也能减少轮毂位置的材料堆积，避免注塑时出现缩痕、翘曲等成型缺陷，保证中心安装孔的同轴度精度，毕竟安装孔的同轴度直接决定了扇叶转动时的动平衡表现，如果同轴度偏差过大，转动时会产生明显的振动和噪音，长期运行还会加速电机轴承的磨损。扇叶的整体外形尺寸控制在适配小型安装空间的范围，不会占用过多设备内部的宝贵空间，叶片边缘做了小角度的圆角处理，避免装配或者维护时锋利的边缘划伤操作人员，也能减少叶片转动时的边缘风切噪音。

　　实际应用中，这类塑料风扇除了电子机柜散热，还可以用在小型通风管道的末端做辅助送风、小型实验设备的温度循环、桌面工位的局部通风等场景，塑料材质的选用也兼顾了重量和成本，相比金属扇叶，塑料件的成型效率更高，批量生产时的成本更低，自身重量轻对电机的负载更小，同时在有一定防腐蚀要求的场景里，工程塑料材质的耐锈蚀表现也优于普通金属扇叶，不需要额外做表面防腐处理。设计过程中也考虑了动平衡的预留结构，每个叶片的根部靠近轮毂的位置预留了少量的工艺余量，批量生产时可以根据动平衡测试的结果，在对应位置去除少量材料完成动平衡校正，不需要额外增加平衡块，进一步简化生产流程。扇叶的曲面曲率从根部到叶尖是渐变的，根部的扭角更大，叶尖的扭角逐渐收小，这样的设计能让整个叶片在转动时，从根部到叶尖的线速度差异对应的送风角度形成匹配，避免叶尖位置出现气流分离，提升送风效率的同时降低转动阻力，在相同转速下能获得更稳定的出风效果，也能减少不必要的能耗。
