力士乐CDT3-MT1单杆拉杆气缸结构

该款拉杆式单杆气缸属于博世力士乐CDT3系列的MT1安装型产品，核心适配公称压力160bar的液压传动回路，静态负载工况下最高可承受210bar的工作压力，在机床液压夹具、自动化生产线推拉工位、压铸模抽芯机构、工程机械辅助动作回路中都有广泛适配场景。从结构设计来看，MT1安装形式对应缸底的旋转孔平孔安装结构，允许缸体通过基础端的销轴在安装座上完成一定角度的枢转，这种安装设计能抵消设备运行中产生的小幅径向偏移，避免活塞杆长期受侧向力导致密封件偏磨、杆体拉伤的问题，在存在安装同轴度误差、动作过程带小幅摆动的工位中，这种安装结构的适配性远高于刚性固定的法兰安装型气缸。

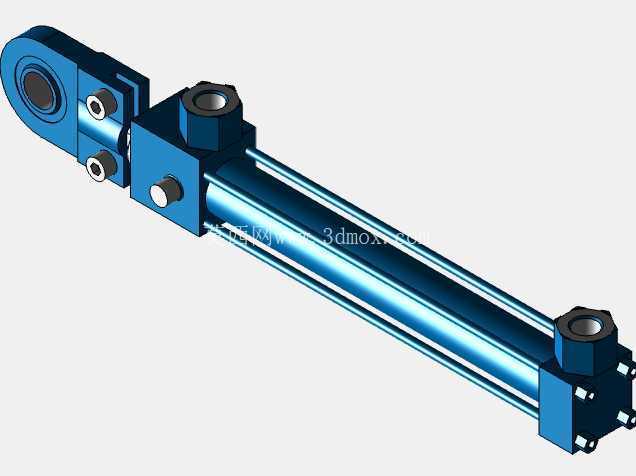

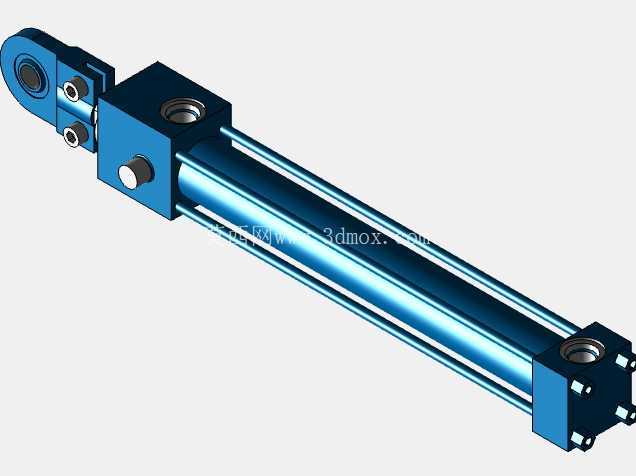

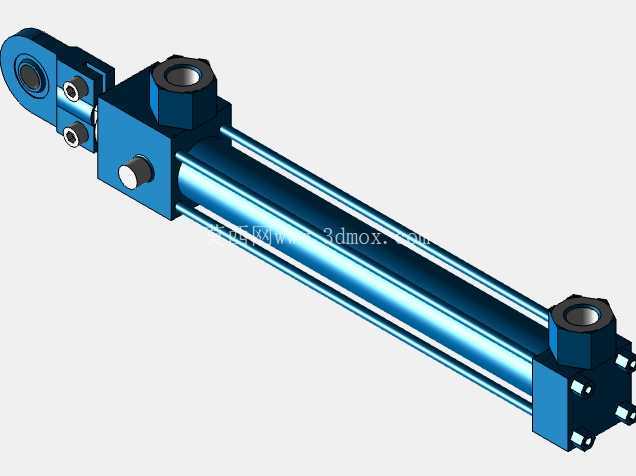

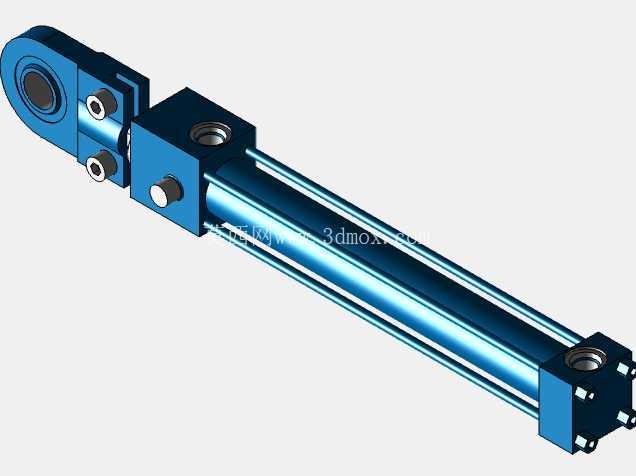

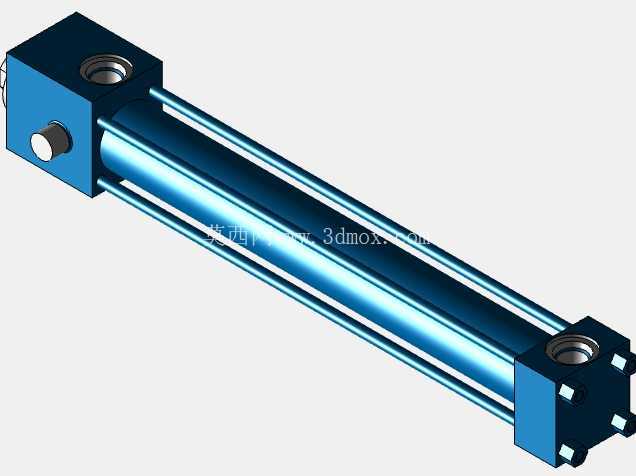

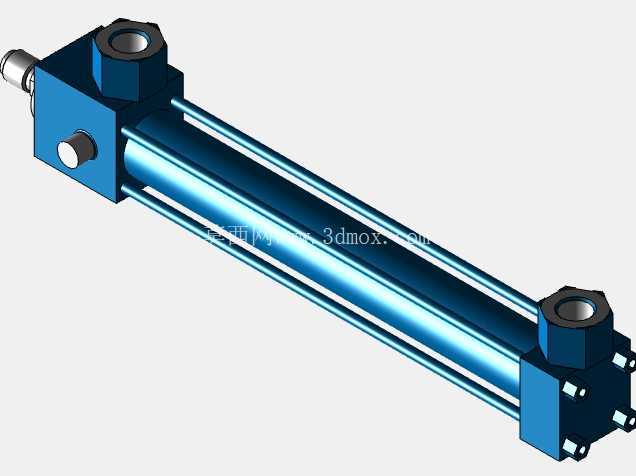

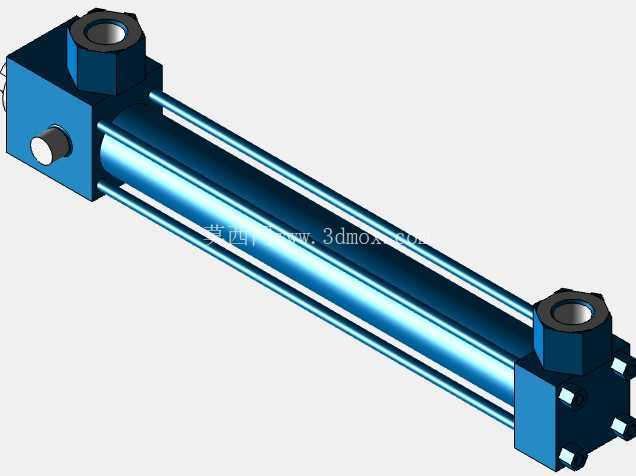

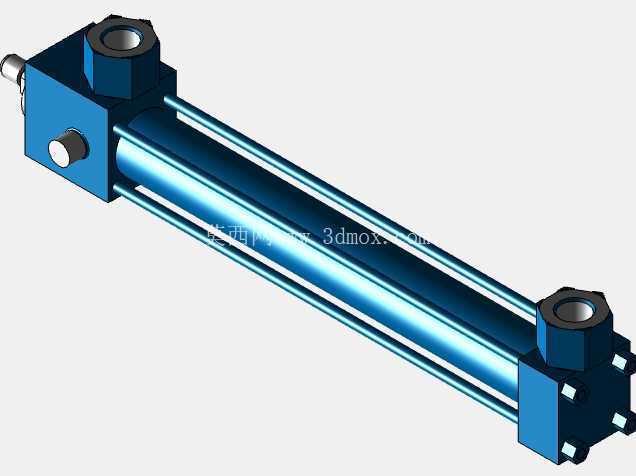

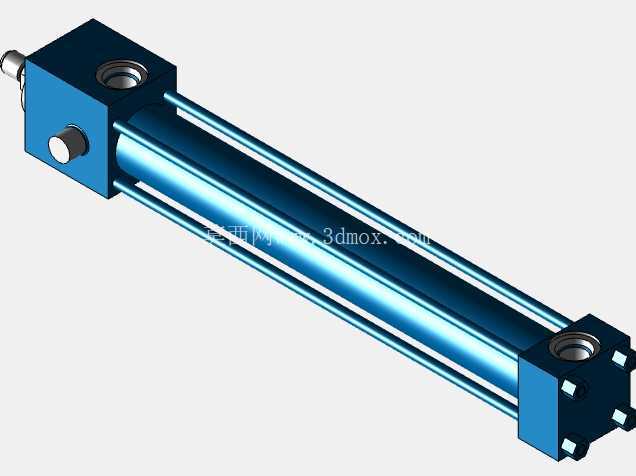

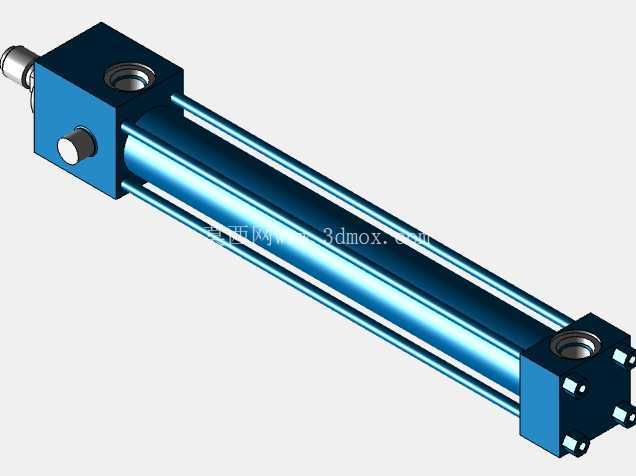

缸体采用四根通长拉杆拉紧前后端盖的经典结构，相比焊接式缸体，拉杆结构的拆解维护性更强，现场更换密封件、清理缸筒内壁杂质时无需破坏缸体结构，端盖与缸筒之间的密封采用阶梯型组合密封，能在高压工况下减少内泄量，同时降低活塞杆往复运动的摩擦阻力。该款配置对应25mm活塞直径、200mm行程的规格，活塞杆端采用耳环式连接结构，配套的铰接孔可直接与负载端的销轴对接，无需额外加工连接接头，端盖上的油口采用标准内螺纹接口，可直接对接常规液压管路，无需额外转换接头。

从安装边界来看，缸体整体为圆柱形布局，最大外轮廓由缸筒外径、端盖方形安装座、拉杆突出部分共同决定，安装时需要预留足够的径向空间避免与周边结构干涉，200mm行程对应的活塞杆伸出最大长度需要在设备布局时提前核算，避免伸出到位后与周边设备发生碰撞；缸底的旋转安装孔轴线与活塞杆轴线保持同轴，安装时需要保证负载端的铰接点与缸底安装孔的平行度，否则会在动作过程中产生额外的侧向力矩，加速杆端密封和导向套的磨损。

在实际选型应用中，这类拉杆气缸常用于需要稳定直线推拉输出的工位，比如压铸模具的抽芯滑块驱动、工装夹具的夹紧松开动作、物流输送线的挡料机构顶升、专用设备的工件推料动作，相比焊接缸，拉杆缸的备件通用性更强，密封件、拉杆、导向套都可以单独采购更换，后期维护成本更低。设计建模时，该结构完整还原了缸筒的表面处理细节、端盖的安装螺栓孔位置、活塞杆端的连接耳环结构、油口的螺纹深度与位置，可直接用于设备布局的干涉检查、液压管路的走向模拟，也可作为同类气缸选型时的结构参考，帮助设计人员提前核算安装空间、连接尺寸，避免现场安装时出现尺寸不匹配的问题。

该系列气缸符合ISO6020-2、DIN24554相关标准，安装尺寸具备行业通用性，在替换同标准的其他品牌气缸时，无需修改安装座的加工尺寸，直接替换即可完成设备维修，能大幅降低设备停机维护的时间。缸体表面的端盖采用发黑处理，具备一定的防锈能力，可适配常规车间的工业环境，活塞杆表面采用镀硬铬处理，表面硬度高，耐磨性能好，能在长期往复运动中保持表面粗糙度，减少密封件的磨损，延长气缸的整体使用寿命。
