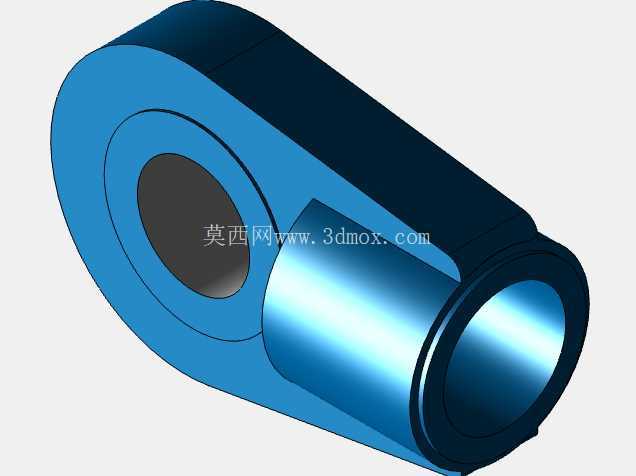

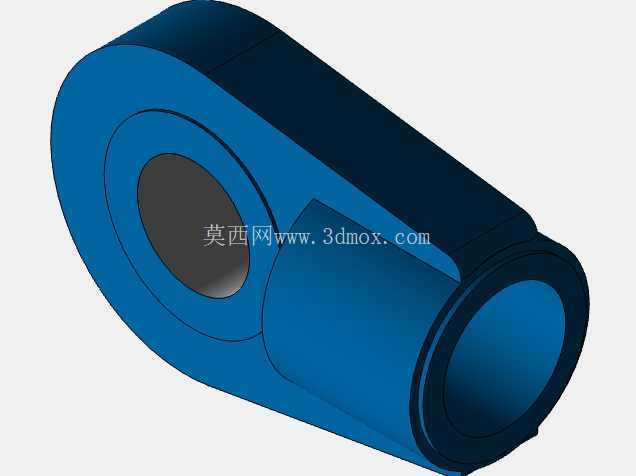

力士乐博世CDH3气缸配套U形夹结构

在重型液压执行机构的安装布局中，气缸与负载端的铰接连接件直接决定了整套传动系统的载荷传递效率与运行寿命，这类U形夹作为气缸杆端的核心铰接部件，广泛应用于冶金设备压下机构、工程机械臂架铰接点、重型压机导向缸连接端、船舶舱门启闭驱动端等需要承受交变拉压载荷的工况场景，其核心作用是抵消气缸安装过程中的同轴度偏差，补偿运行过程中负载端的小幅角度摆动，避免活塞杆承受径向弯矩导致密封件偏磨、杆体弯曲变形等常见故障。

从实际功能特性来看，这款适配CDH3系列气缸的U形夹，针对200mm直径活塞对应的大推力工况做了结构强化，夹体整体采用一体式锻造结构加工而成，避免了焊接结构存在的应力集中缺陷，铰接孔区域做了局部加厚处理，能够承受峰值超过1700kN的静态载荷，交变载荷下的许用值稳定在612kN区间，完全匹配大缸径气缸满压输出时的作用力传递需求。夹体与活塞杆连接的内螺纹采用M120×2的细牙规格，相比粗牙螺纹拥有更好的自锁性能与对中精度，115mm的旋入长度能够保证螺纹啮合面拥有足够的接触面积，避免大载荷下出现螺纹滑牙、连接松脱的问题。

在设计思路层面，这类U形夹的结构排布完全围绕载荷传递路径做优化，夹体的两个耳板对称分布在连接筒体的端部，铰接孔的中心轴线与活塞杆的轴线保持垂直，耳板的外侧做了圆弧过渡处理，减少应力集中点的同时，也能避免安装过程中与相邻结构件发生干涉。连接筒体的内壁与活塞杆端部的轴肩做了贴合设计，安装时需要将夹体完全旋紧至活塞杆肩部，保证轴向定位的可靠性，避免运行过程中夹体出现轴向窜动。针对带润滑配件的变体版本，会在耳板铰接孔位置增设注油通道，能够定期向铰接销轴处加注润滑脂，减少销轴与孔壁的磨损，延长铰接副的维护周期，不过这类变体的核心安装尺寸、载荷承受能力与基础版本完全一致，能够实现同系列产品的互换安装。

从安装边界与尺寸适配角度来看，这款U形夹的整体长度为407.5mm，铰接孔的通径为200mm，能够匹配对应直径的铰接销轴，安装时需要保证两个耳板的铰接孔同轴度误差控制在0.02mm以内，避免销轴安装后出现卡滞，导致摆动过程中产生额外的附加载荷。夹体的外轮廓做了圆滑过渡处理，最大外径处的尺寸不会超过气缸缸筒的外径，在气缸做往复运动时，夹体不会与气缸端盖、导向套等部件发生运动干涉。需要注意的是，这类U形夹仅适配指定系列的气缸产品，除了CDH3系列之外，同规格的CGH3、CSH3系列气缸也能兼容使用，但不能跨缸径系列混用，否则会出现螺纹不匹配、载荷能力不足的问题。在实际选型过程中，需要核对气缸活塞杆端的螺纹规格、轴肩尺寸、额定输出推力三个核心参数，保证连接件的承载能力留有足够的安全余量，通常要求连接件的额定许用载荷比气缸最大输出推力高20%以上，应对瞬时冲击载荷的影响。

在三维建模过程中，这类零件的建模需要重点关注螺纹的旋向与螺距参数、铰接孔的公差配合、耳板的对称度要求，模型的装配基准需要设置在与活塞杆贴合的轴肩端面，方便后续装配时快速定位，同时要预留出铰接销轴、润滑嘴等附属零件的安装空间，避免装配时出现几何干涉。对于需要做有限元分析的场景，要重点对耳板与筒体连接的过渡区域、螺纹啮合区域做网格细化，校核最大载荷下的应力分布，保证结构强度满足工况使用要求。
