全规格SMD贴片封装尺寸参照三维建模

在消费电子、工业控制板卡、通讯设备的PCB Layout设计环节，SMD贴片元件的封装尺寸匹配是决定SMT贴片良率的核心前置条件，很多刚接触结构设计的工程师容易混淆公制与英制封装代码的对应关系，导致焊盘设计偏差，出现贴片偏移、虚焊甚至元件无法贴装的问题，这套参照模型就是为了解决设计阶段的尺寸核对痛点而搭建的。

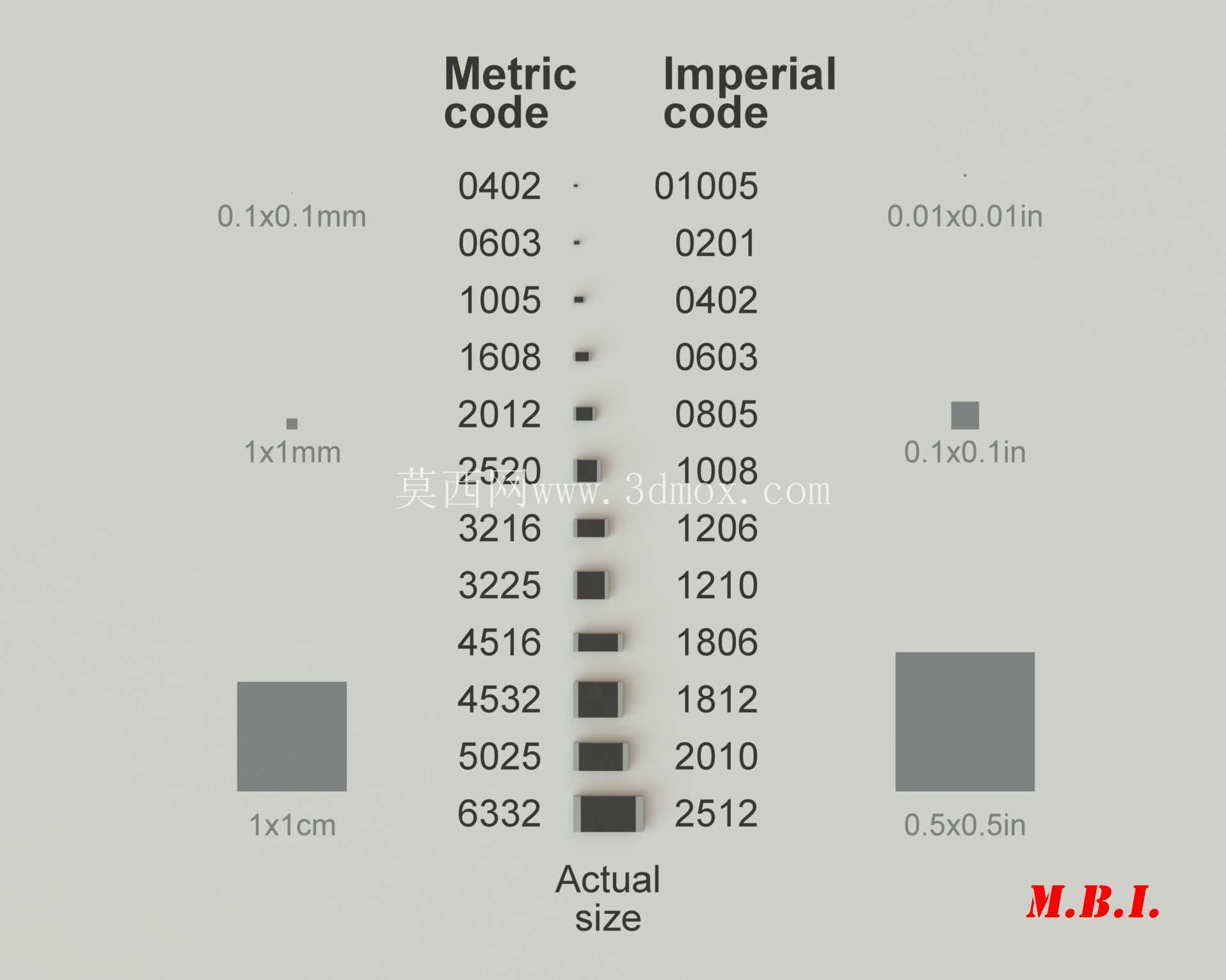

模型完整覆盖了电子行业常用的全系列SMD封装规格，公制序列包含0402、0603、1005、1608、2012、2520、3216、3225、4516、4532、5025、6332，对应英制序列的01005、0201、0402、0603、0805、1008、1206、1210、1806、1812、2010、2512，每一个封装都严格按照JEDEC固态技术协会发布的封装标准做了1:1实体还原，不仅包含元件本体的外形轮廓，还预留了焊盘的安装边界参考，能直接导入PCB设计软件做封装库的尺寸校验。

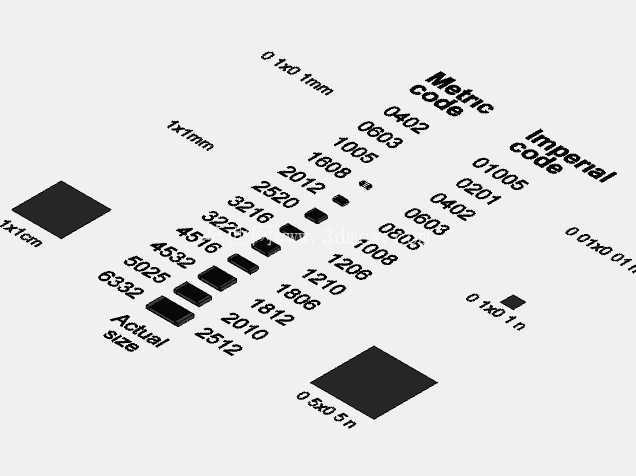

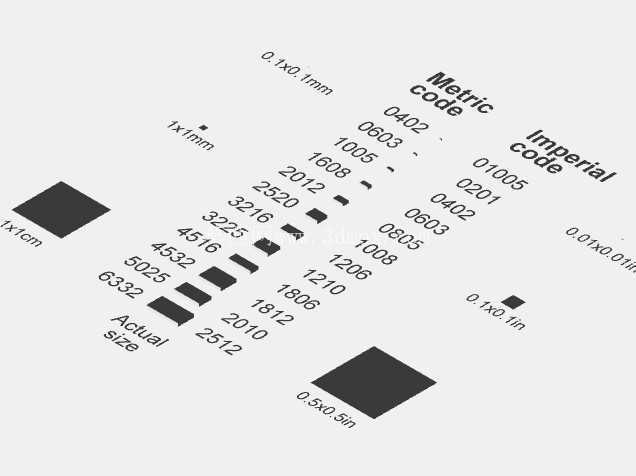

设计这套参照模型的时候，特意把公制、英制的代码标注做了分区域排布，左侧对应公制Metric code序列，右侧对应英制Imperial code序列，同时在边角位置放置了1x1mm、0.1x0.7mm、0.5x0.5in、0.1x0.1in的尺寸参照块，方便工程师在不同单位制的设计环境下快速核对缩放比例，避免导入模型时出现单位换算错误——很多工程师在跨软件协作时，容易把毫米和英寸的单位搞混，导致封装尺寸整体放大或缩小25.4倍，这些参照块就是为了快速排查这类低级错误设置的。

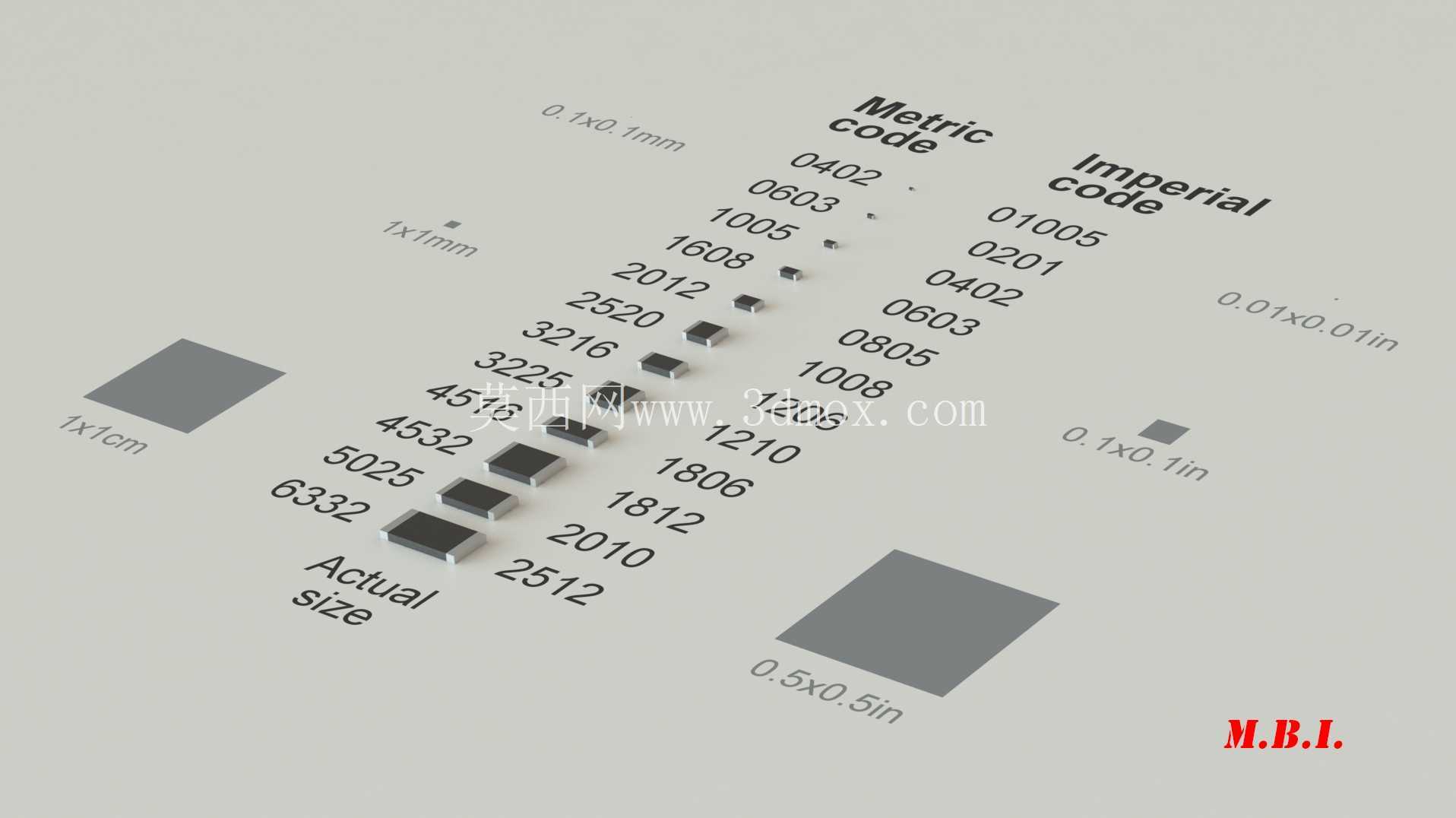

从实际应用场景来看，这套模型既可以给PCB设计工程师做封装库开发的尺寸参照，也能给SMT工艺工程师做钢网开孔、吸嘴选型的实物参考，甚至可以给刚入行的电子硬件从业者做封装认知的教学教具。不同于平面的尺寸规格表，三维实体模型能直观呈现不同封装的厚度差异、本体与焊盘的位置关系，比如0402公制对应英制01005的超小型封装，本体长度仅0.4mm，在平面图纸上很难感知其实际大小，通过三维模型的等比例缩放查看，能快速建立不同封装的尺寸量级认知，在做PCB布局时提前预留足够的贴装间隙，避免元件之间出现干涉。

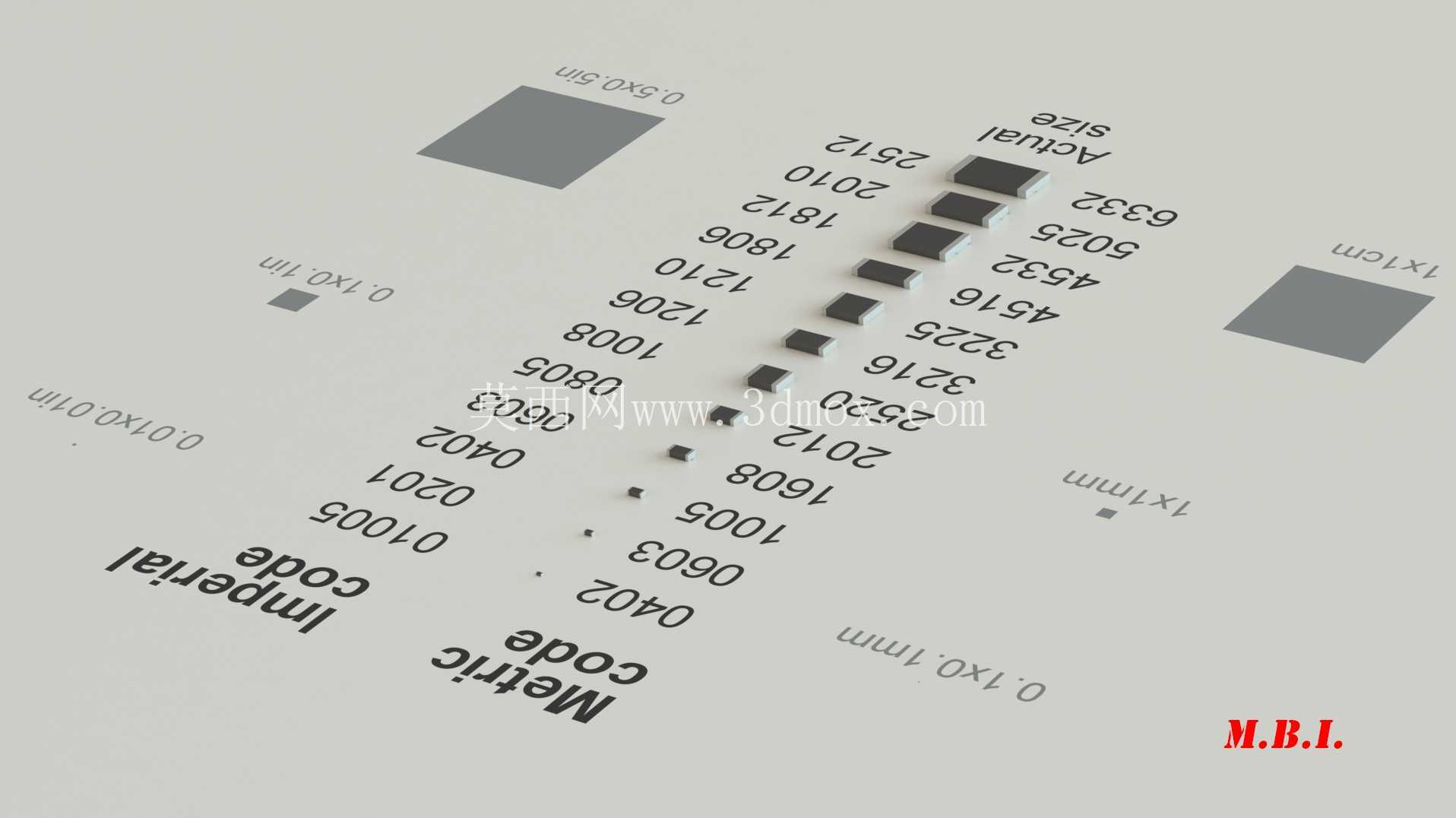

模型的外形基准面做了统一的Z轴归零处理，所有封装元件的底部都对齐到同一基准平面，导入装配环境时不需要额外做位置调整，就能直接模拟PCB板上的元件贴装状态，核对不同高度元件之间的安全距离，比如在做板卡外壳设计时，可以直接调用对应封装的模型，评估外壳内壁与板上最高元件的间隙是否满足安规和装配要求，不需要再单独查询每个元件的规格书来核对高度尺寸。

在安装边界的处理上，每个封装模型都按照SMT生产的工艺要求，预留了焊盘外侧的工艺余量，比如焊盘的长度比元件端子的长度多0.2-0.5mm，宽度比端子宽度多0.1-0.3mm，这个余量是根据不同封装的尺寸大小按比例设置的，小封装的余量比例稍大，大封装的余量比例稍小，完全匹配现有SMT产线的贴片精度要求，不会出现因为焊盘设计余量不足导致的焊接不良问题。同时模型里特意区分了元件本体区域和焊盘区域的视觉标识，本体用深灰色实体呈现，焊盘用金属质感的面做区分，查看时能快速识别两个区域的边界，不会把本体尺寸和焊盘尺寸混淆。

很多工程师在做高密度PCB设计时，经常会遇到0201、01005这类超小封装的布局问题，因为这类封装的贴装精度要求极高，相邻元件的间距如果小于0.3mm，就会出现吸嘴干涉、贴片时碰掉相邻元件的问题，这套模型里把每个封装的贴装吸嘴占用范围也做了隐性的边界参照，在布局时只要按照模型的排布间隙放置元件，就能满足SMT产线的最小贴装间距要求，不需要反复和工艺工程师确认间距参数，能大幅缩短设计迭代的周期。另外，模型里还标注了Actual size实际尺寸的参照线，在做3D打印样件验证时，可以直接打印1:1的参照卡，和实际采购的元件做实物比对，确认封装尺寸的一致性，避免因为供应商提供的元件尺寸偏差导致批量生产时出现贴装故障。
