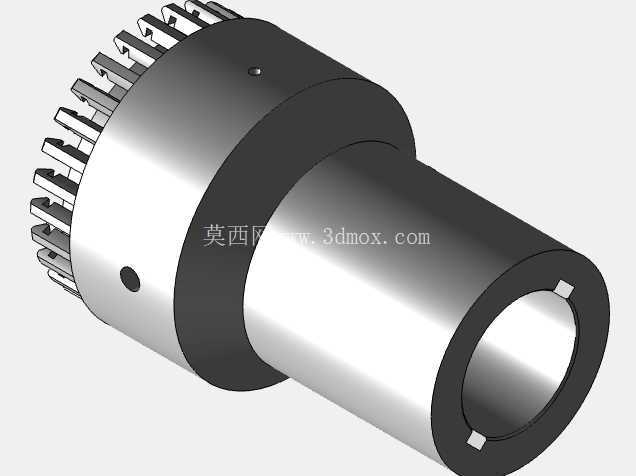

渐开线齿式传动联接联轴器结构

在重载传动的轴系布局场景里，这类齿式联接部件常被布置在动力输出端与工作机输入端之间，用来补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的附加载荷，延长轴承、密封件等周边配套零件的使用寿命。不同于弹性联轴器的缓冲吸振定位，这类刚性齿式联接结构更适配大扭矩、高转速的连续传动工况，在冶金输送线、重型机床主轴传动、大型泵组驱动端这类需要稳定传递大扭矩的场景中应用广泛，能在轴系存在少量安装偏差或运行中受载变形时，依然保持扭矩传递的平稳性，不会出现传动卡顿或局部应力集中的问题。

从结构功能来看，该部件依靠内外齿的啮合来完成扭矩传递，齿形采用20度压力角的渐开线齿廓，这种齿廓设计在啮合过程中能保持稳定的传动比，齿面接触应力分布更均匀，相比直齿矩形齿的啮合形式，渐开线齿在啮合时的滑移量更小，磨损速率更低，长期运行的传动精度保持性更好。齿部参数的匹配直接决定了传动的承载能力，圆弧齿距的设计让齿侧留有合理的啮合间隙，既能补偿轴系的相对位移，也不会因间隙过大造成传动反向冲击，在正反转切换频繁的传动场景中，能有效降低齿面的冲击载荷。齿顶与齿根的尺寸差形成了合理的齿高比例，既保证轮齿有足够的抗弯截面强度，也避免齿顶过尖导致的热处理开裂风险，齿根的圆角过渡能减少应力集中，在交变载荷作用下不易出现齿根断裂的失效形式。

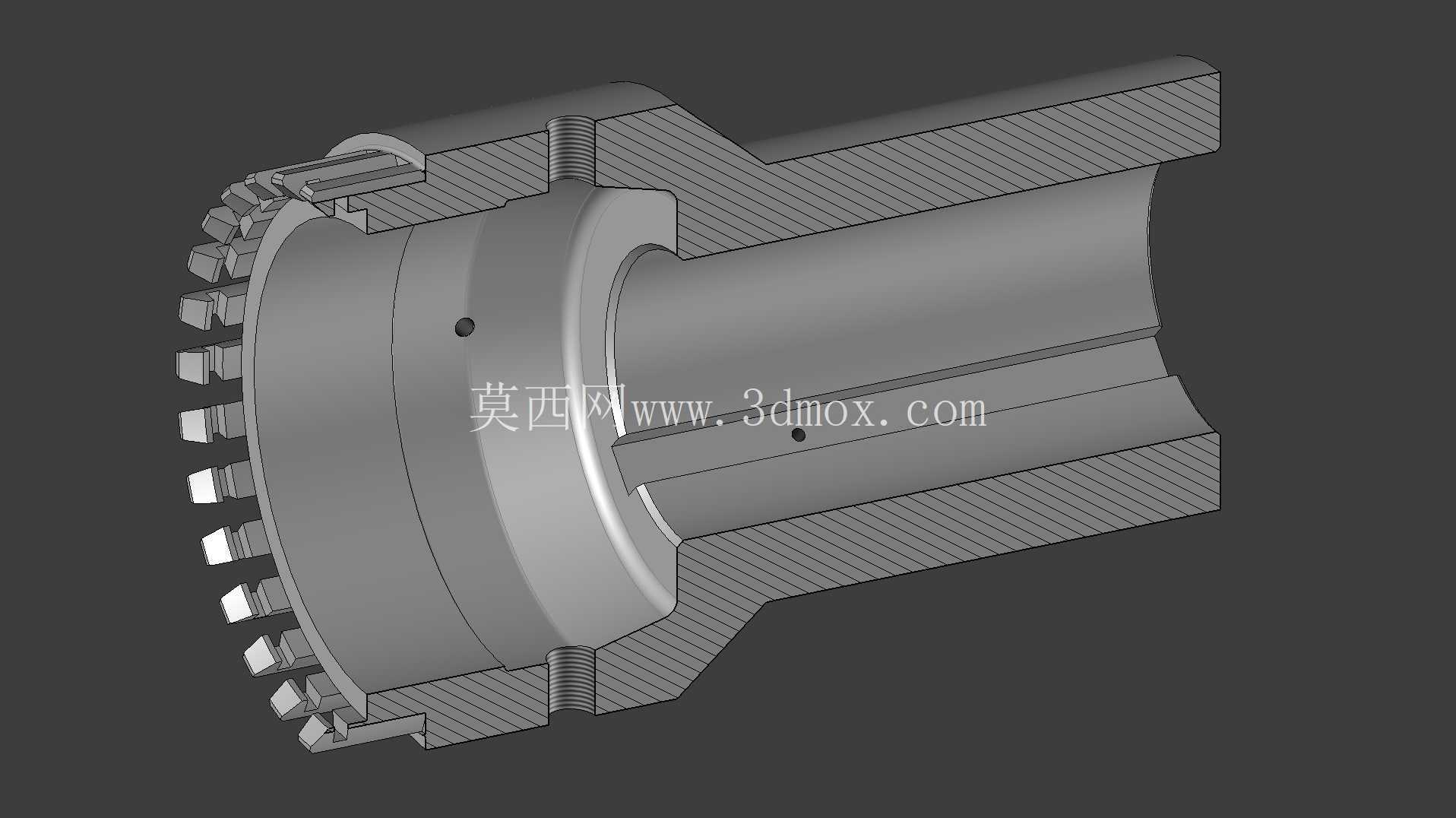

设计这类传动联接部件时，首先要匹配轴系的传递扭矩需求，确定齿部的模数与齿数，同时结合安装空间的边界限制，确定轮毂的轴向长度与外径尺寸。轮毂内孔的尺寸需要匹配被联接轴的轴径，内孔与轴的配合公差通常根据载荷性质选择过渡配合或小过盈配合，保证扭矩传递时不会出现轴与轮毂的相对转动。轮毂上的定位销孔用来完成轴向与周向的定位，装配时销孔与轴上的定位孔对齐后打入定位销，能防止联轴器在运行过程中出现轴向窜动。外齿圈的齿宽设计需要考虑角向补偿的需求，适当的齿宽能在两轴存在角向偏移时，保证轮齿沿齿长方向的接触长度不会过短，避免局部齿面载荷过大造成点蚀或磨损。剖面结构中可以看到，轮毂内部设计有合理的壁厚，既保证整体的结构刚度，在过盈装配或受重载时不会出现轮毂开裂，也能控制整体重量，降低轴系的转动惯量，减少启停过程中的惯性冲击。

从安装边界来看，该部件的节圆直径、齿根直径与外径尺寸决定了安装时的径向空间需求，装配时需要预留足够的径向间隙，避免联轴器转动时与周边的机架、护罩等部件发生干涉。轴向尺寸方面，轮毂的长度需要匹配轴端的安装长度，保证装配后联轴器的端面与轴肩贴合，不会出现悬臂过长导致的轴系挠度增大问题。在实际选型应用时，需要根据被联接两轴的最大允许偏移量，校核齿部的啮合接触长度，确保在极限偏移工况下，轮齿的接触应力依然在材料许用应力范围内。同时，这类齿式联轴器通常需要配合润滑脂或润滑油使用，在齿面形成油膜降低磨损，因此部分结构会在外围设计密封罩壳，防止润滑油泄漏同时阻挡外部粉尘进入啮合区域，不过该模型展示的是核心啮合与轮毂部分，是整个联轴器组件中承担扭矩传递的核心结构，其加工精度直接决定了整个联轴器的传动性能与使用寿命，建模过程中对齿廓曲线的精准还原、各配合面尺寸公差的合理设定，都能为后续的加工制造、装配模拟提供可靠的三维数据支撑，帮助设计人员提前验证装配干涉、强度校核等环节的潜在问题，减少物理样机的试错成本。
