多滚轮导向滑动支撑调节机构

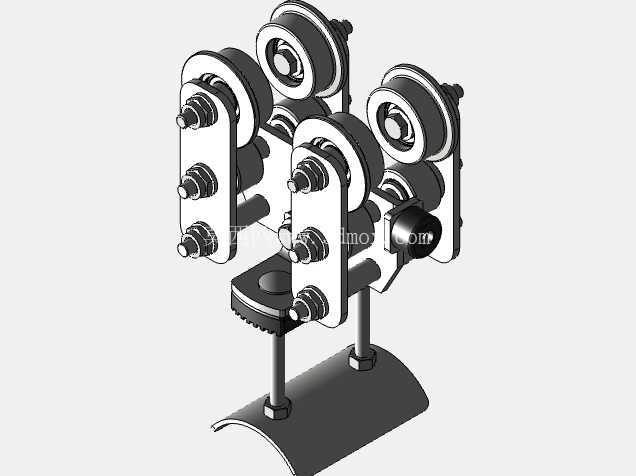

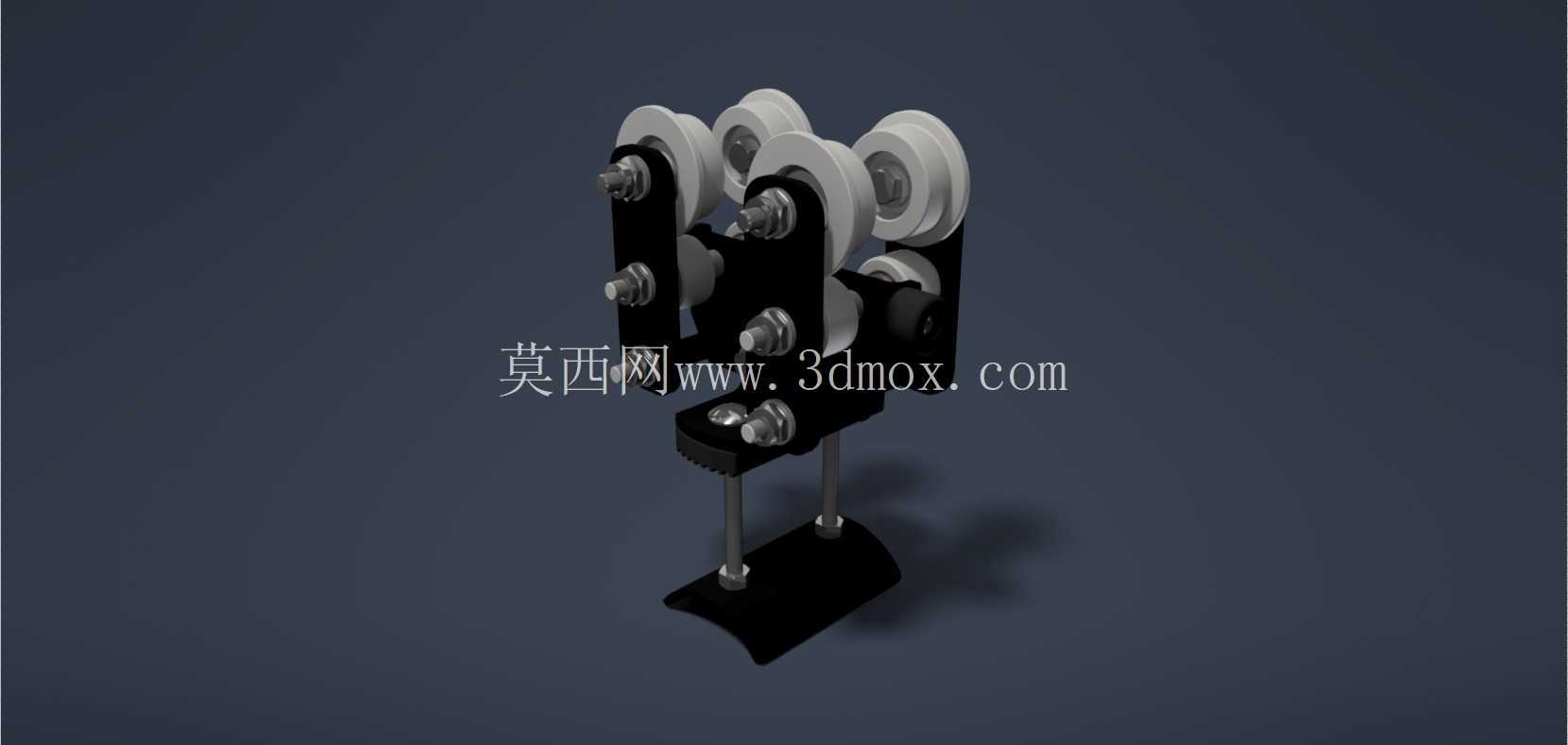

该导向支撑调节机构主要应用于需要直线往复滑动导向的工业设备场景，常见于自动化生产线的物料移送工位、专用设备的滑动执行端、工装夹具的位置调节模块，也可作为小型升降滑移装置的导向承载单元使用。从实际功能来看，这套机构通过多组对称布置的滚轮组实现对配套导轨或滑动杆件的多点抱合式导向，相比单组滚轮导向结构，多点接触的布局能大幅降低滑动过程中的侧向晃动量，提升运动过程的平稳性，同时分散承载载荷，减少单组滚轮的受力峰值，延长易损件的更换周期。

从设计思路上看，整体采用对称式布局，主体安装板作为核心承载基体，所有滚轮轴孔的位置度公差控制在0.02mm以内，保证各组滚轮的安装基准统一，避免出现滚轮偏磨、卡滞的问题。滚轮选用带深沟球轴承的标准金属滚轮，外圈做了淬硬处理，硬度达到HRC55-60，既可以承受径向的导向载荷，也能承受一定的轴向窜动力，适配不同截面的滑动杆件或导轨的配合需求。底部的支撑底座采用加宽的平底结构，安装时可以通过螺栓直接固定在设备安装面，也可以根据实际安装空间调整固定孔位，适配不同的设备机架安装边界。

安装边界方面，整体结构的横向占用空间较小，适合安装在设备内部空间局促的位置，竖向的调节杆长度可以根据实际行程需求进行适配裁剪，不需要改动上部的滚轮导向组件，模块化的设计让这套机构可以快速适配不同行程的滑移需求。滚轮与滑动件的配合间隙可以通过滚轮轴的偏心安装结构进行微调，在装配时可以根据实际的滑动顺畅度要求调整间隙值，既保证滑动过程无卡滞，又能将导向间隙控制在允许范围内，避免运动末端出现位置偏差。

在实际使用过程中，这套机构不需要额外添加复杂的润滑管路，滚轮自带的密封轴承可以满足长期免维护的使用需求，适合在无尘车间、普通加工车间等多种工况下使用。上部的多组滚轮分为上下两排布置，上排滚轮主要承受竖直方向的载荷，下排滚轮起到反向限位的作用，不管是向上顶升还是向下施压的工况，都能保证滑动件始终处于稳定的导向状态，不会出现脱轨、偏斜的问题。连接上部滚轮组件和底部底座的两根导向光杆，采用镀铬处理，表面粗糙度达到Ra0.8，既可以作为结构连接的受力件，也可以作为辅助导向的基准，进一步提升整体结构的刚性，避免上部滚轮组件在承受偏载时出现形变。

从结构细节来看，所有滚轮的固定螺栓都采用防松设计，加装了弹簧垫圈，避免设备长期运行过程中因为振动导致螺栓松动，影响导向精度。主体安装板采用45号钢加工后做发黑处理，具备基础的防锈能力，适合在常规工业环境下长期使用。底部底座的接触平面做了铣平处理，安装时可以保证与设备安装面的充分接触，不会因为安装面不平整导致整体结构出现倾斜，影响导向精度。这套结构没有复杂的异形加工件，大部分零件都可以选用标准件进行装配，加工成本较低，后期维护时只需要更换磨损的滚轮即可，不需要整体更换机构，维护成本也相对可控。
