迷你型RS232转TTL电平转换模块结构设计

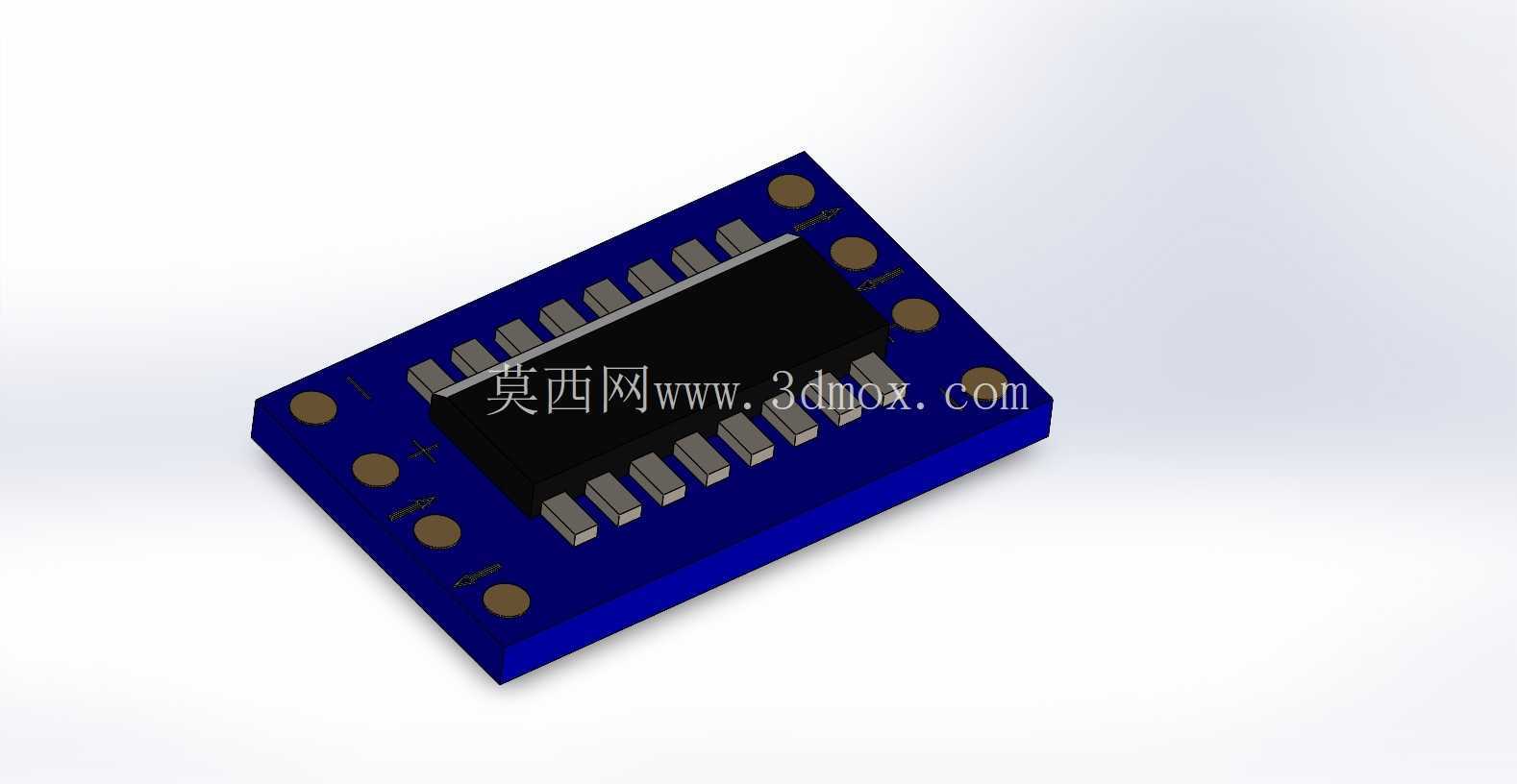

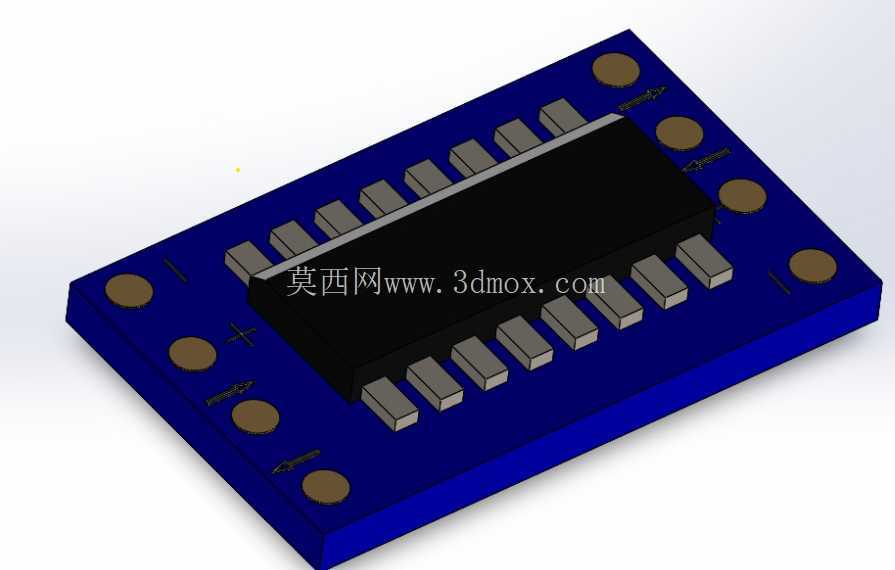

在嵌入式开发、工业串口通讯改造、老旧设备数据对接场景里，经常会遇到RS232电平与TTL电平不匹配的问题，这类迷你电平转换模块就是为解决这类信号兼容问题设计的核心转接部件。不同于传统体积偏大的串口转换板，这款采用MAX3232芯片的转换模块在设计之初就瞄准了狭小安装空间的使用需求，整体采用双层板布局，核心转换芯片布置在PCB板正中央位置，周边的电容、电阻等无源器件全部采用贴片封装，尽可能压缩板面占用空间。

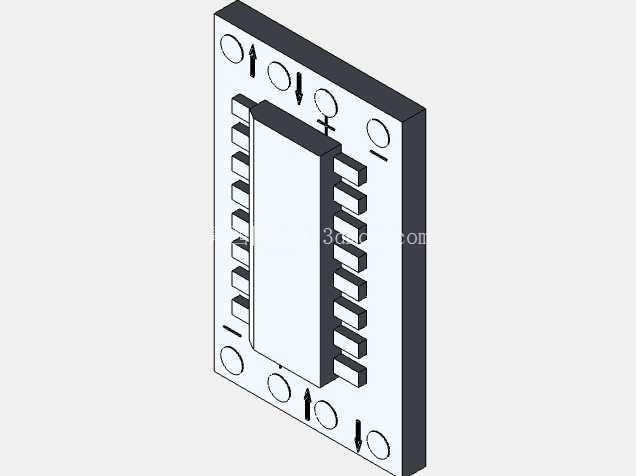

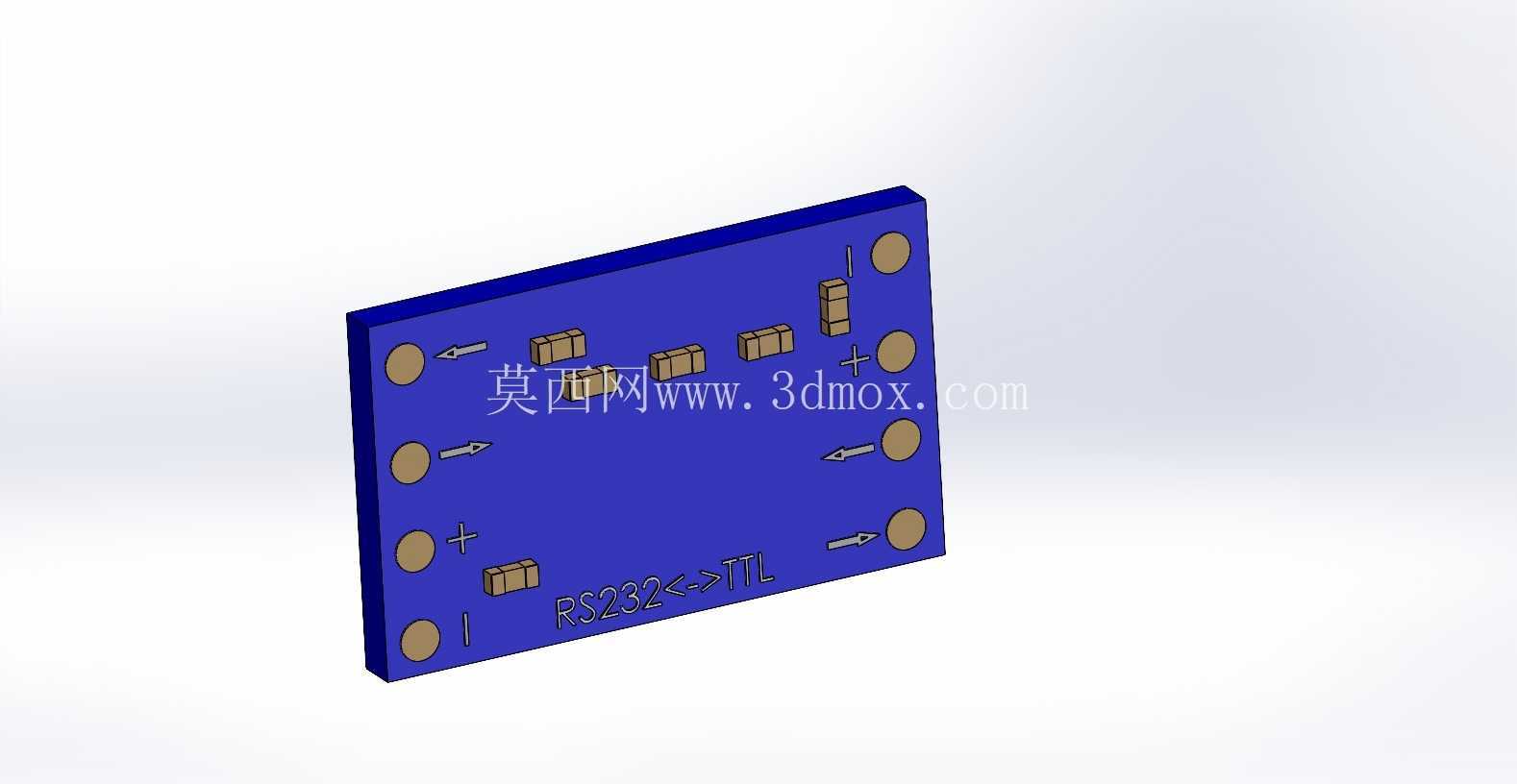

从实际使用场景来看，这类模块常被集成在小型数据采集终端、便携式调试工具、嵌入式工控板的扩展接口上，用来对接带RS232接口的老式工业仪表、PLC通讯口、串口打印机等设备，把RS232侧的±12V左右电平信号转换成MCU可直接识别的0-3.3V/5V TTL电平，同时反向把TTL侧的信号转换成符合RS232标准的电平输出，实现双向全双工通讯，不需要额外做信号调理。设计时在PCB两侧预留了等间距的直插焊盘，既可以直接焊接排针做插装式连接，也可以根据安装需求焊接卧贴排座，适配不同的安装高度要求，板边预留的四个圆形安装孔可以配合铜柱直接固定在设备壳体内壁或者主板预留位上，不需要额外设计固定支架。

在电路布局层面，电源滤波电容紧贴芯片电源引脚布置，尽可能缩短滤波回路长度，降低电源纹波对通讯信号的干扰，信号走线全部走短直线路径，避免走锐角或者长距离绕线，减少信号传输过程中的反射和串扰，RS232侧的信号通道预留了ESD防护焊盘位置，可根据使用场景的抗干扰需求补焊防护器件，提升工业场景下的浪涌耐受能力。模块的外形尺寸控制在极小范围内，长宽尺寸仅比核心SOP封装的MAX3232芯片大出一圈，安装孔位的间距经过标准化设计，兼容市面上多数迷你串口模块的安装尺寸，做设备升级替换时不需要重新打孔调整安装位。

实际选型使用时，这类模块不需要额外编写驱动程序，只要按照引脚定义对应连接电源、发送、接收、地线即可正常工作，3.3V与5V供电系统都能兼容，适配绝大多数常用的单片机、ARM核心板的IO电平标准。不同于飞线搭建的转换电路，这种标准化PCB设计的模块一致性更好，批量使用时不会出现因为接线错误、元件参数偏差导致的通讯故障，板上的丝印清晰标注了每个引脚的功能定义，现场接线时不需要反复查阅手册，能有效降低装配接线的错误率。在做三维结构建模时，所有元件的高度都按照实际贴片元件的最大高度做了还原，包括芯片本体的高度、贴片电容的厚度、排针的安装高度都做了1:1复刻，在做设备整体结构装配校验时，可以直接导入模型检查安装间隙，避免出现元件干涉、外壳合盖时压到元件的问题，安装孔的位置、孔径大小也完全按照实际生产的PCB参数绘制，结构设计阶段就能直接完成固定柱的位置匹配，不需要等实物打样回来再调整结构尺寸。
