人体工学握持式便携塑料储液瓶结构设计

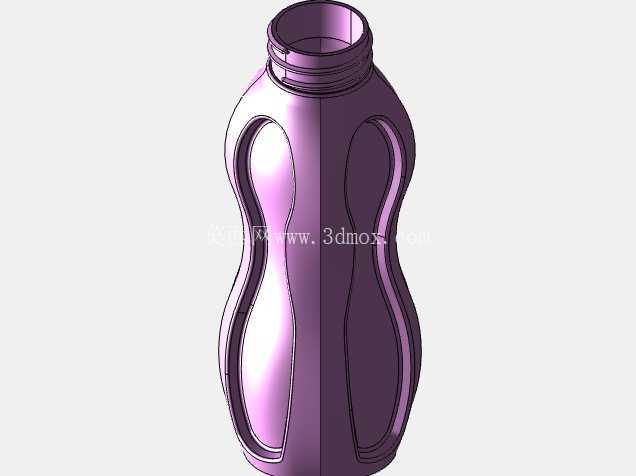

　　这款储液瓶的结构设计核心围绕日常手持使用的握持稳定性展开，瓶身两侧做了内凹的弧形握持区，凹陷曲面的弧度匹配成年人手掌自然弯曲的形态，当用户单手握持时，虎口、四指及掌根位置能与瓶身曲面形成多点贴合，避免满装液体时瓶身打滑脱手，尤其是在倾倒液体的过程中，内凹结构能给手指提供足够的施力支撑点，不需要额外施加过大的握力就能稳定控制瓶身倾斜角度，精准控制液体流出量。瓶口位置采用标准的外螺纹结构，螺纹的牙距、牙高按照通用旋盖尺寸规范设计，可适配同规格的螺旋密封盖，螺纹段下方做了一圈凸起的限位挡边，旋盖拧至挡边位置即可达到密封行程终点，既可以避免旋盖过紧导致后续开盖困难，也能防止旋盖歪斜造成的密封失效，挡边与螺纹段的过渡位置做了小圆角处理，避免应力集中导致的瓶口开裂问题。

　　瓶身主体的壁厚按照吹塑成型工艺要求做了均匀化设计，整体壁厚控制在1.2-1.5mm区间，握持凹陷区域的壁厚做了小幅加厚处理，避免该位置受挤压时出现过度形变导致瓶身失稳，瓶身与瓶底的过渡位置采用大圆弧过渡，降低吹塑成型时的材料拉伸比，避免底部出现薄区导致放置时受力破损。从实际使用场景来看，这类储液瓶可用于盛装日化清洁液、饮用水、分装调味液等多种液态物料，瓶身的曲面造型除了提升握持手感外，还能提升瓶身的结构刚度，相同壁厚条件下，带曲面加强结构的瓶身抗挤压能力比直筒型瓶身高出30%左右，日常堆叠存放时不容易出现瘪陷变形。

　　设计过程中优先考虑了吹塑成型的工艺可行性，瓶身所有的曲面过渡均采用顺滑的G2连续曲面，没有尖锐的棱角或突变的曲面，避免吹塑过程中出现材料堆积或局部过薄的问题，瓶口螺纹段的脱模斜度按照1.5°设计，可保证成型后螺纹顺利脱模，不会出现牙型缺损。瓶底采用内凹式平底结构，放置时的支撑环宽度控制在5mm左右，既可以保证放置时的稳定性，不会轻易倾倒，也能避免瓶底与放置面完全贴合形成负压，导致拿起时出现吸附粘连的问题。从安装边界来看，该瓶身的最大外径位于中部握持区的外侧凸起位置，整体轮廓尺寸适配常规的杯架、储物格空间，可轻松放入汽车杯架、家用柜门储物格等位置，不会因为轮廓造型突兀出现卡滞问题。

　　瓶身的分模线设置在两侧握持区的对称中心位置，分模面为平面结构，可简化吹塑模具的加工难度，合模时的飞边容易修剪，不会在瓶身明显位置留下合模痕迹影响外观。在结构强度校核阶段，重点对满装状态下的瓶身受力做了模拟分析，当瓶身从1米高度自由跌落至硬质地面时，瓶身的圆弧过渡结构可分散冲击能量，避免应力集中在某一位置导致开裂，握持区的加厚结构也能承受跌落时的瞬间冲击力，不会出现破损漏液的问题。瓶口的密封面做了平面度控制，与瓶盖密封垫配合时可形成连续的密封带，即使瓶身倒置也不会出现渗漏问题，满足液态物料的密封存储要求。
