参数化直齿圆柱齿轮传动零件设计

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础传动零件，在各类需要定传动比动力传递的场景中都能见到它的身影，小到精密仪器的进给机构、小型机电设备的动力传输单元，大到通用工业减速机、轻工机械的传动链路、输送设备的驱动组件，都可以通过这类齿轮实现平稳的转速变换与扭矩传递，依靠轮齿的精准啮合，能够在平行轴之间稳定传递旋转动力，保障传动链路的运动精度与动力输出效率。

在实际设备运行过程中，这类直齿轮主要承担平行轴间的运动与动力传递功能，相比斜齿齿轮，它不存在轴向分力，安装调试时无需额外考虑轴向载荷的抵消结构，支撑轴承的选型与安装布局更加简洁，能够有效降低传动单元的整体结构复杂度，尤其适合轴向安装空间受限、对传动轴向力有严格限制的设备场景。同时直齿齿轮的啮合过程为沿齿宽方向的全齿同时接触啮合，在中低速、中等载荷的传动工况下，能够保持稳定的传动比，不会出现轴向窜动带来的传动误差，适配多数常规工业设备的传动需求。

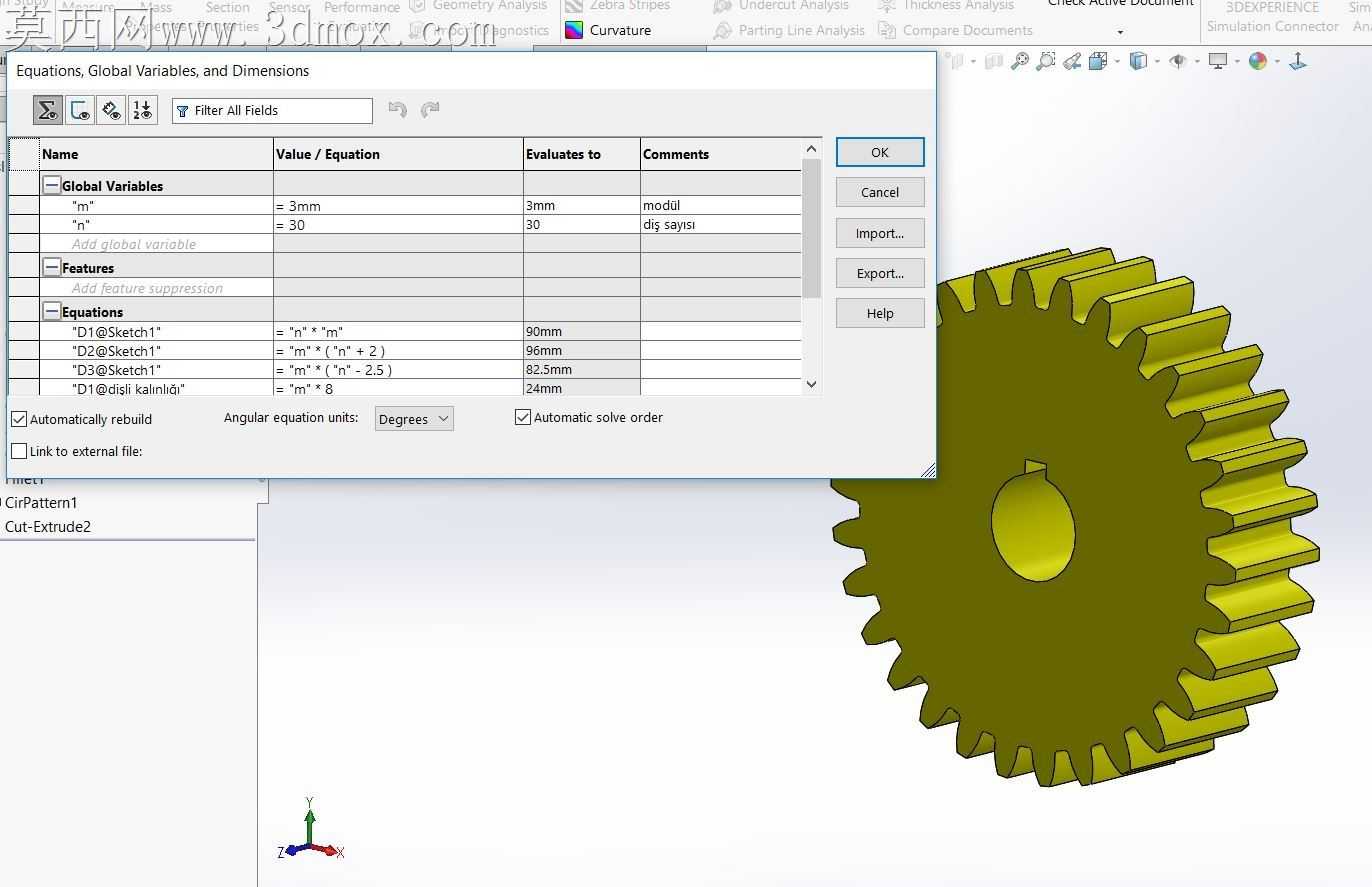

这款齿轮采用全参数化的设计思路搭建，核心结构尺寸完全通过全局变量与方程式进行关联驱动，将模数、齿数、齿厚、轮毂孔径、键槽尺寸等核心参数作为驱动变量，所有衍生尺寸都通过齿轮设计的标准几何关系与变量绑定，当需要适配不同传动比、不同安装空间的使用需求时，只需要修改对应全局变量的数值，整个齿轮模型就可以自动完成所有结构的更新重建，无需逐个特征调整尺寸，能够大幅提升同系列不同规格齿轮的设计迭代效率，也方便在整机设计过程中快速匹配传动系统的参数需求。

从结构与安装边界来看，这款齿轮采用实心腹板结构，轮毂中心设置标准安装轴孔，可与对应直径的传动轴配合，通过键连接实现周向固定，传递额定扭矩；轮齿部分采用标准渐开线齿形，齿顶、齿根都做了符合传动标准的圆角过渡，能够有效降低啮合过程中的应力集中，提升轮齿的抗弯曲疲劳强度；齿轮的轴向齿厚尺寸经过匹配设计，既能够保障足够的齿面接触强度，满足额定载荷下的传动需求，又不会占用过多的轴向安装空间，齿顶圆、齿根圆的尺寸公差与形位公差都可以通过参数调整适配不同的加工精度要求，能够直接对接后续的加工制造环节，适配铣齿、滚齿、插齿等多种常规齿轮加工工艺，无需额外做结构上的工艺性调整。在实际装配过程中，只需要保证配对齿轮的中心距符合设计计算值，两轴保持平行，就可以实现顺畅的啮合传动，安装调试门槛较低，也方便后期设备维护过程中的零件更换。
