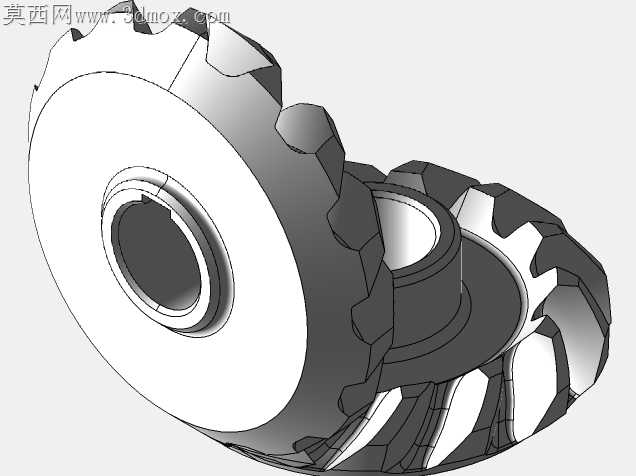

现代弧齿锥齿轮副

这是现代设计的弧齿锥齿轮副。这是一个传统的螺旋锥齿轮组，你可以看到在我的其他上传。我的俄罗斯客户请我帮忙更换一个旧的锥齿轮组，因为一家齿轮加工厂报价8万美元来更换齿轮组。8000美元实际上是一个非常好的价格，只生产一个弧齿锥齿轮组使用传统的弧齿锥齿轮切割技术称为格里森或克林伯格。我的建议是在五轴数控铣床上使用精确的齿轮三维CAD模型来切割齿。由于齿轮将在5轴数控系统上使用球头刀具进行切割，因此改进齿轮齿形是合理的，如果在传统的齿轮切割机上进行切割，则齿形改善并非不可能。您可以注意到，齿间的根部区域在每一侧都有加强，这仅可以通过球头5-exis数控铣削添加。为了减少加工齿数，可将齿数从36个减少到14个，并使用较大的端铣刀缩短加工时间。较大的牙齿比原来较小的牙齿更强壮。较大的齿对不对中不太敏感，因此对加工精度的要求可以较低。注意，新的设计和旧的设计放在同一个信封里。在齿面的前束上增加了平面，提高了外径，以便在加工时更好地处理和更容易地设置。因为齿轮可以在5轴CNC上加工，所以我的客户不需要在齿轮店报价加工。相反，我的客户引用了许多数控车间的加工。每个齿轮加工车间大约有100个通用加工车间。结果两周内交付的齿轮低于2000美元。相比之下，这种齿轮的新齿轮切割机耗资100万美元。新的5轴数控系统，如DMG或马扎克削减这个齿轮的成本为20万美元，或者你可以得到一个成本较低的数控系统，在5万美元以下，做得好。算例表明，在五轴数控系统上对齿轮进行具体的设计，对成本和质量都有较大的好处。不要只使用旧的齿轮图纸。旧齿轮的设计受到旧齿轮切削技术的限制
