苏式旧式差速器传动结构三维设计

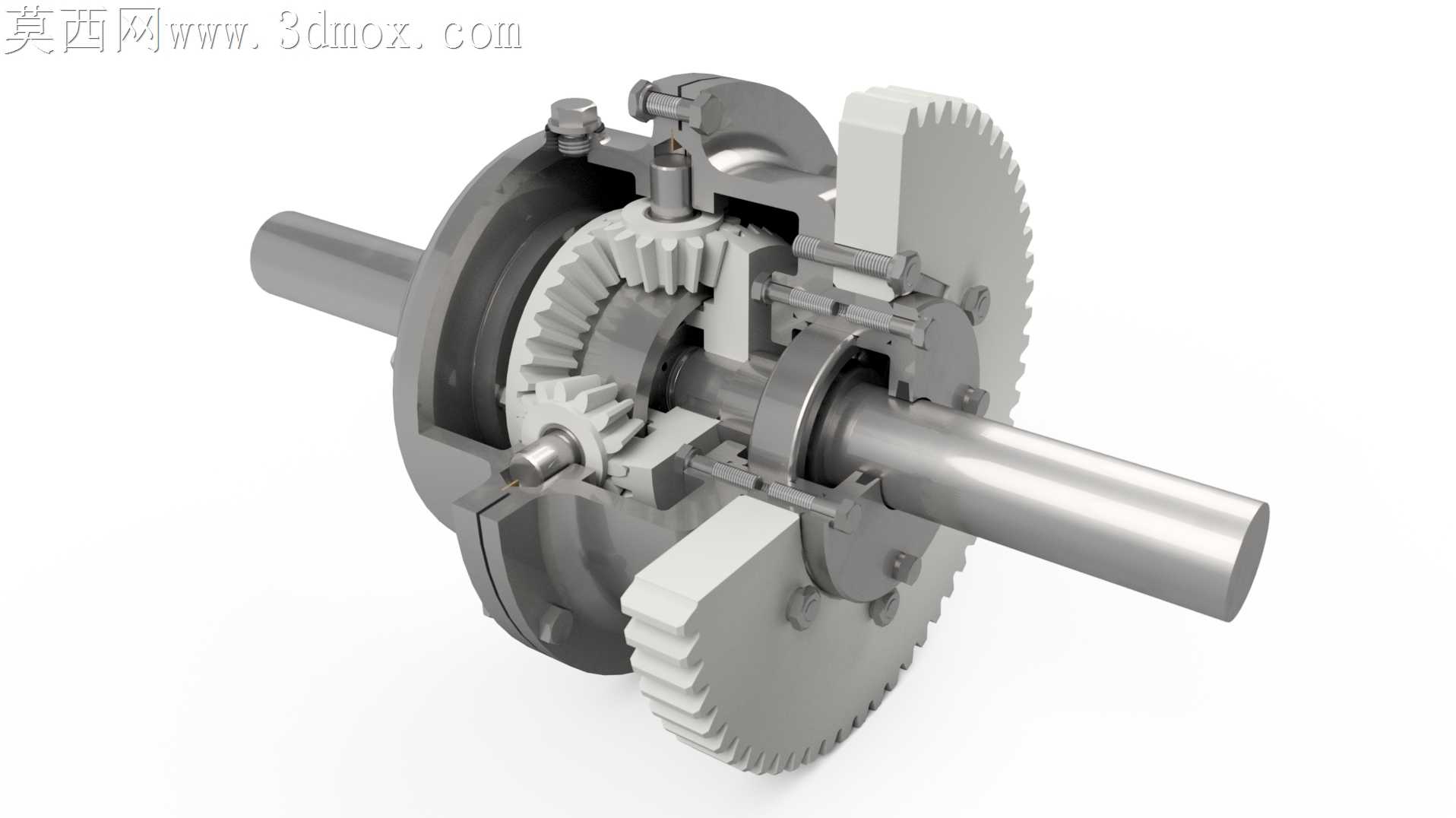

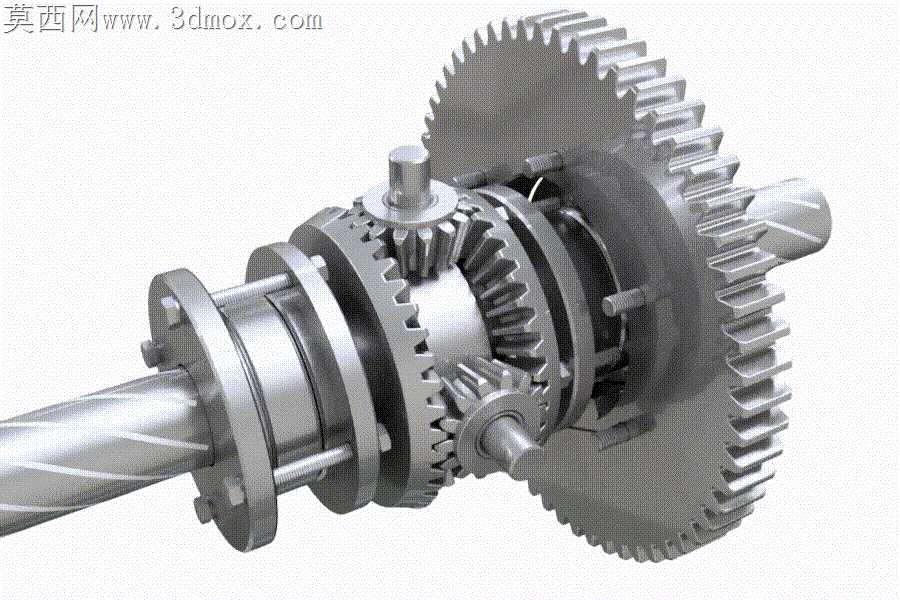

该差速器为经典的轮边动力分配传动部件，主要应用于老式轮式车辆的驱动桥总成中，承担着将输入轴传递来的发动机扭矩一分为二、分别输送给两侧驱动轮的核心作用，同时能够在车辆转向、行驶于不平路面时，自动调整两侧车轮的转速差，避免轮胎出现拖滑、磨损加剧的问题，保障车辆行驶过程中的转向平顺性与抓地力稳定性。从结构设计来看，该差速器采用对称式锥齿轮差速布局，核心包含主减速从动大齿圈、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、差速器壳体、左右半轴连接法兰以及输入输出轴段几个核心部分。主减速大齿圈通过螺栓紧固在差速器壳体的法兰端面上，与上游传动机构的主动齿轮啮合，完成第一级减速增扭后将动力传递至差速器壳体；十字行星轴固定在差速器壳体的安装孔内，四个行星锥齿轮空套在十字轴的四个轴颈上，可随壳体一同公转，也可在两侧半轴齿轮阻力存在差异时绕十字轴轴颈自转；两个半轴锥齿轮分别与四个行星锥齿轮同时啮合，其内孔加工有花键结构，用于与两侧驱动半轴连接，将最终动力传递给车轮。设计上采用了经典的开放式差速器思路，整体结构紧凑，行星齿轮与半轴齿轮的啮合齿面经过齿形修形，能够在传递大扭矩的同时降低啮合冲击，提升传动平稳性；差速器壳体采用剖分式结构，通过周向布置的紧固螺栓将左右半壳连接为整体，既方便内部齿轮组件的装配与检修，也能保证壳体整体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷。从安装边界来看，该差速器整体为同轴式布局，输入轴与输出半轴处于同一轴线上，主减速大齿圈的外径为整体结构的最大径向尺寸，差速器壳体两端的轴承安装位为主要的支撑定位基准，安装时需要匹配驱动桥壳内的轴承座孔位，两端半轴的花键规格需要与对应车型的半轴花键完全适配，输入侧的连接结构需要匹配上游传动系统的输出端，整体安装空间需要预留足够的径向间隙，避免大齿圈旋转时与桥壳内壁发生运动干涉。该结构虽然是较早的设计方案，但其传动原理可靠、结构简单易维护，在老式载重车辆、农用机械以及部分特种低速车辆上仍有参考应用价值，其齿轮参数匹配、壳体受力设计的思路也可为现代差速器的轻量化、高可靠性优化提供经典结构参考。
