压铸模具用锥形连接套筒结构设计

在压铸生产的模具配套结构中，这类锥形套筒属于模具导向与定位系统里的过渡连接件，主要用在模具抽芯机构、顶出机构的轴类零件衔接位置，解决不同直径段传动件的同轴定位问题，避免压铸过程中高温铝液、锌液冲刷导致的零件错位，同时抵消部分开模、合模过程中产生的径向冲击力。从实际使用场景来看，这类套筒常安装在压铸模的动模侧，配合导柱、复位杆使用，当模具完成开模动作后，顶出板带动顶杆推出铸件的过程中，锥形套筒可以为穿过其中的传动杆提供均匀的径向支撑，相比直筒型衬套，锥面结构具备自动对中的特性，即使长期使用产生轻微磨损，在合模压紧力的作用下也能自动补偿间隙，不会出现卡滞、偏移的问题。

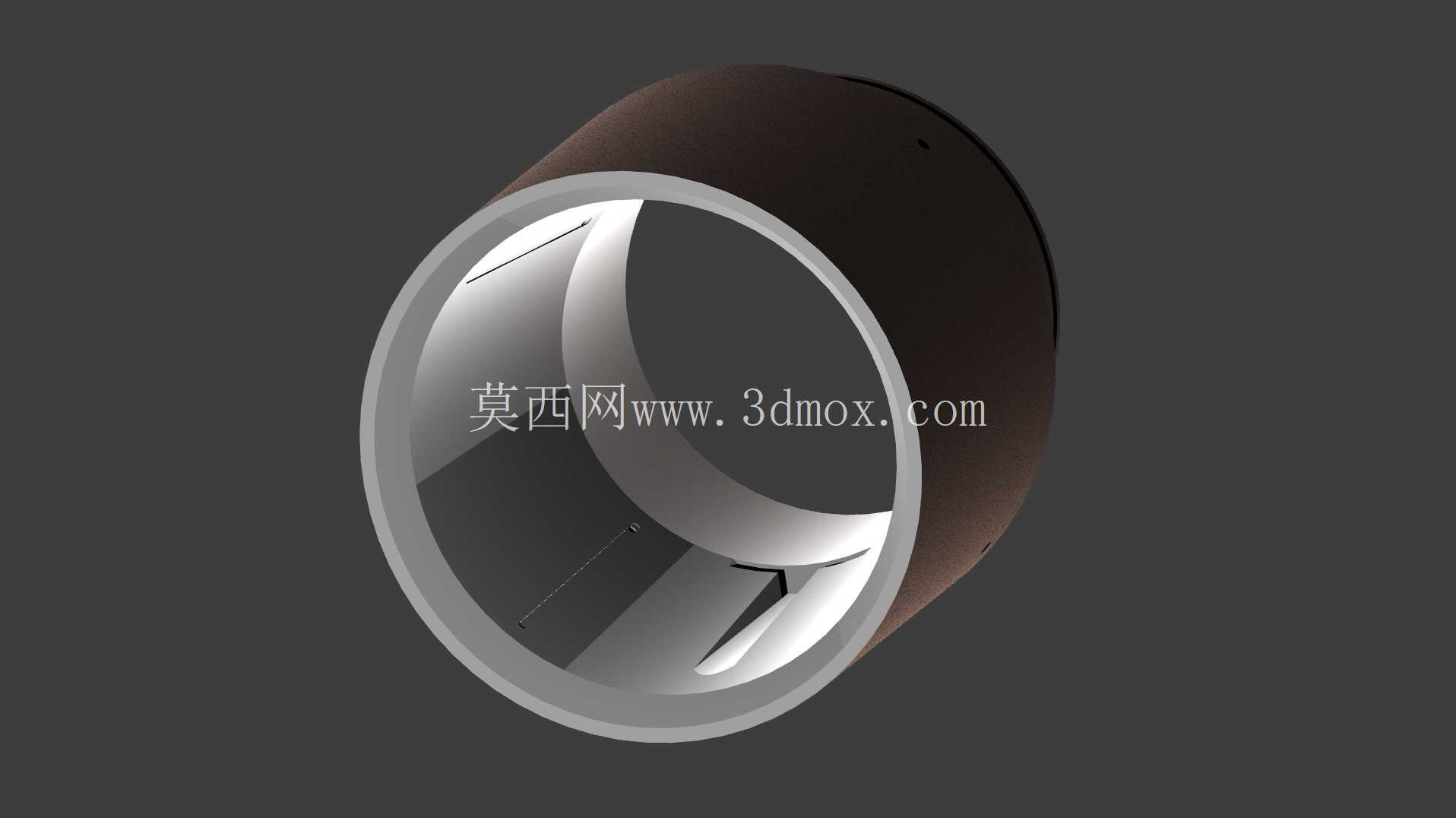

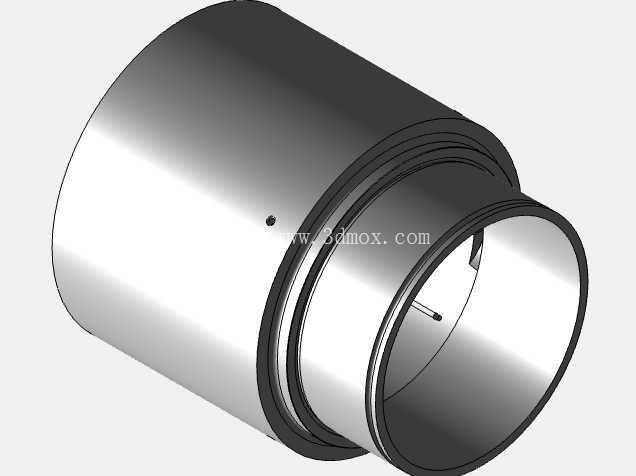

从结构设计逻辑来看，套筒外圆采用直壁设计，和模具模板上的安装孔采用H7/m6的过渡配合，安装时通过模板上的定位台阶限制轴向窜动，不需要额外加装紧定螺钉，减少了模具装配时的加工工序；内孔为连续锥面结构，锥度控制在1:20到1:50之间，这个锥度区间既可以保证足够的自锁摩擦力，避免传动杆在套筒内打滑，又不会因为锥度过大导致拆卸困难，日常模具维护时只需要用铜棒从套筒小端轻轻敲击，就能顺利取出内部的传动杆件，不会损伤配合面。套筒的壁厚设计上，大端壁厚保持在8-12mm区间，小端壁厚不小于3mm，兼顾结构强度和安装空间要求，因为压铸模工作时模板温度会达到150-250℃，壁厚过薄会导致热变形量过大，影响配合精度，壁厚过大则会占用过多模板空间，压缩周边冷却水道、紧固件的布置位置。

安装边界方面，这类套筒装入模板安装孔后，大端端面需要和模板表面保持齐平，允许的沉头深度误差不超过0.02mm，如果端面突出模板表面，合模时会出现分型面压不严的问题，导致铸件产生飞边；如果端面凹陷过深，会在配合位置形成积渣槽，压铸过程中溢出的金属液残渣会堆积在缝隙里，长期使用后会导致套筒拆卸困难。套筒内孔的表面粗糙度需要控制在Ra0.8以下，外圆和安装孔配合面的粗糙度控制在Ra1.6以下，降低反复拆装时的磨损量，同时锥面的圆度公差要控制在0.01mm以内，保证和配合杆件的接触面积不低于85%，避免局部应力集中导致套筒开裂。

在实际生产应用中，这类锥形套筒还可以适配不同规格的连接轴，只需要更换对应锥度的内套，不需要重新加工模板上的安装孔，能够大幅降低模具改造成本，尤其是在多型腔压铸模的生产场景中，不同抽芯行程的芯轴可以通过同一规格的锥形套筒实现统一安装，减少备件的储备种类。设计时还要考虑套筒的材料选择，通常采用H13热作模具钢制作，经过淬火回火处理后硬度达到HRC48-52，表面可以做氮化处理提高耐磨性，氮化层深度控制在0.15-0.2mm，既可以抵抗高温金属液的冲蚀，又能保证芯部足够的韧性，承受合模时的冲击载荷不会脆断。另外在套筒的非配合面上，会设计一个直径2mm的通气小孔，连通套筒底部和模板外部，避免装配时内部形成封闭气腔，导致零件安装不到位，同时也能在模具工作时排出渗入配合缝隙的高温气体，减少气体腐蚀对配合面的损伤。
