IDEC方形带灯按钮开关结构设计

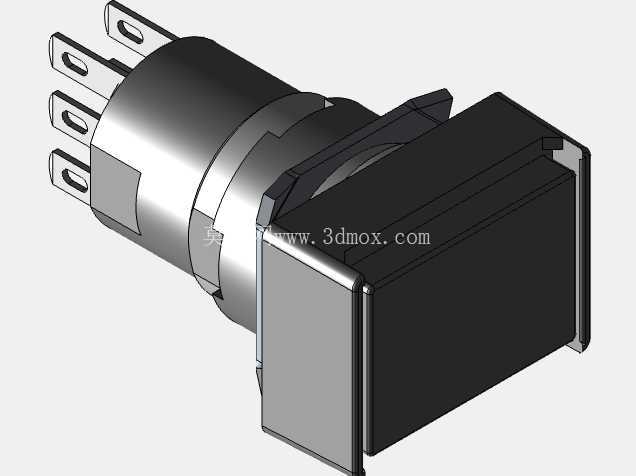

　　在工业电控柜、生产线操作工位、小型设备操控面板的设计选型过程中，操作按钮是人机交互链路里最基础也最核心的接触部件，这款带灯按钮的结构设计，完全围绕工业现场的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都服务于安装、操作、状态指示的核心功能。从结构组成来看，这款按钮分为操作头部、安装锁紧结构、触点基座、接线插片四个核心部分，操作头部采用方形外框设计，区别于常见的圆形按钮，方形按键的按压接触面积更大，操作人员佩戴劳保手套操作时也能准确触发，不会出现按偏、滑脱的情况，按键表面做了微弧过渡处理，边缘没有锐边，长期频繁按压也不会造成手部不适。

　　头部后方的锁紧结构采用卡扣加螺纹圈的组合设计，适配面板开孔的标准安装尺寸，安装时只需要将按钮头部从面板正面插入开孔，从背面旋紧锁紧圈即可完成固定，不需要额外的固定螺丝，单人就能完成装配作业，能有效提升电控柜组装的作业效率，锁紧结构上的防松齿纹可以避免设备运行过程中振动导致的按钮松动移位，保证长期使用的安装可靠性。触点基座部分采用模块化的拼接结构，后部的接线插片为标准扁形插针，适配行业通用的6.3mm快速接线端子，接线时不需要焊接，直接将端子压接后插装即可，能大幅减少现场接线的工时，插片的排布做了错位设计，不同触点之间有足够的电气间隙，避免接线后出现短接风险，基座的外壳采用阻燃工程塑料材质，具备足够的绝缘性能，即使触点出现拉弧情况也不会引燃外壳，满足电气安全的相关要求。

　　带灯功能的设计是这款按钮的核心特点之一，发光模块集成在按键头部与基座之间，光线可以透过按键的半透明透光层均匀发散，不会出现局部亮斑，设备运行状态下，按钮的发光状态可以直接反馈对应回路的通断情况，操作人员不需要额外查看指示灯，在工位上就能快速判断设备当前状态，尤其适合多按钮排布的密集操作面板，能降低误操作的概率。从安装边界来看，这款按钮的面板开孔尺寸符合行业通用的16mm安装规格，背部的基座深度控制在合理范围内，不会占用电控柜内部过多的布线空间，按钮的整体径向尺寸经过优化，多按钮并排安装时，中心距只需要满足标准间距要求就不会出现干涉，适配大多数标准操作面板的排布设计。

　　按压行程的设计也经过实际工况验证，触发行程适中，按压时有清晰的手感反馈，操作人员可以通过触感判断是否完成触发，不会出现虚按、触发不到位的情况，按键的复位弹簧采用耐疲劳金属材质，能承受数十万次的反复按压，满足工业现场高频操作的使用寿命要求。在结构建模的过程中，所有配合面的公差都按照工业电气控件的通用公差标准设定，锁紧圈与安装座的配合、按键与头部导向结构的配合、插片与基座的固定配合都做了对应的间隙预留，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配卡滞，所有的拔模角度都符合注塑加工的工艺要求，外壳零件可以直接通过注塑工艺批量生产，不需要额外的二次加工。这款按钮的结构设计没有追求花哨的外观，完全以工业现场的实际使用需求为核心，兼顾了安装便捷性、操作可靠性、状态识别便利性，不管是用于新设备的操控面板设计，还是旧设备的控件替换选型，都能很好地适配使用场景，对应的三维模型完整还原了所有结构细节，包括内部的卡扣结构、插片排布、按键导向特征，在做电控柜布局设计、操作面板人机工程校验的时候，可以直接调用模型进行干涉检查、布局排布，不需要重新测绘建模，能有效缩短结构设计的周期。
