镂空斜筋方形周转收纳筐结构设计

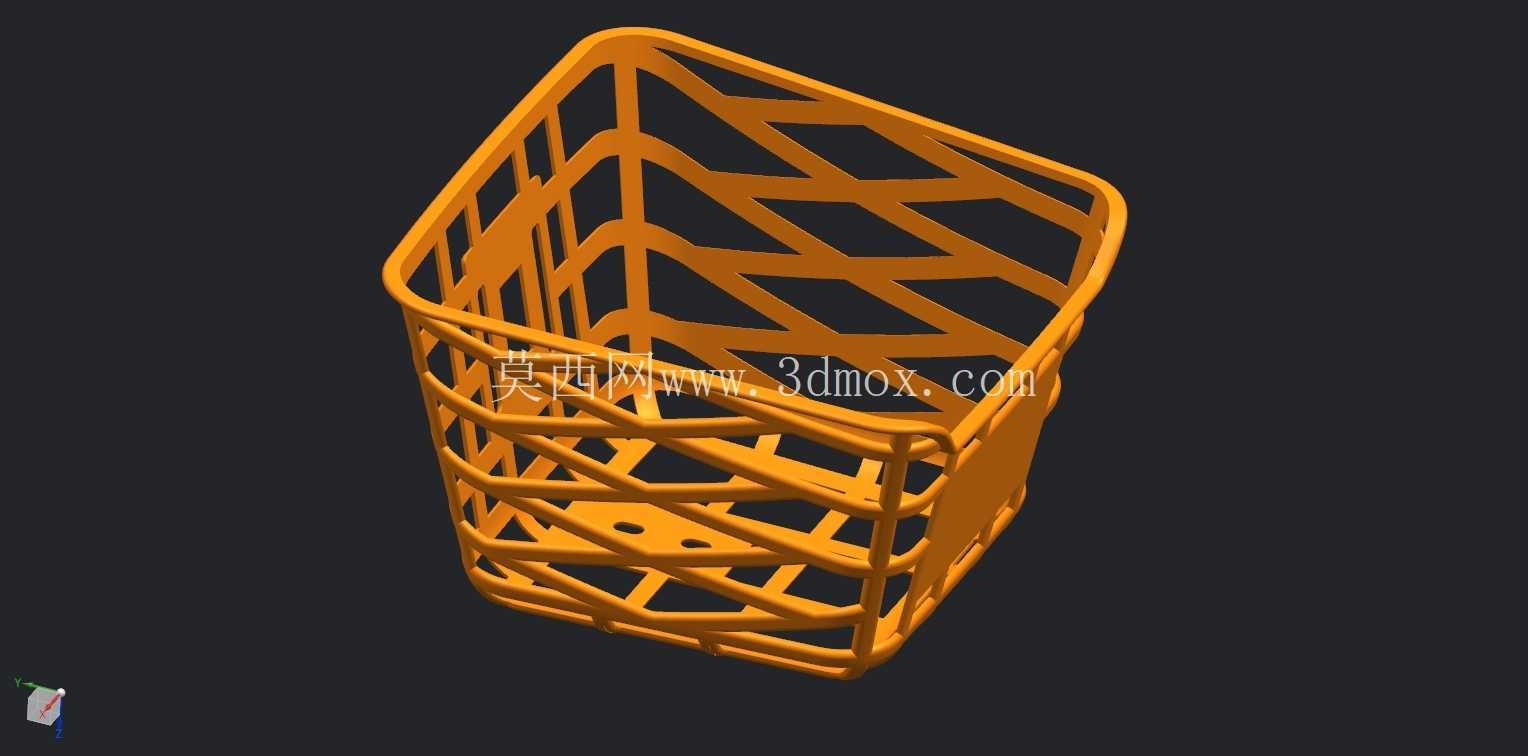

　　日常生产与流通环节里，这类镂空斜筋结构的方形收纳筐，是车间物料周转、商超货品陈列、民用杂物收纳场景里的高频使用载具，区别于全封闭箱体结构，镂空设计首先解决了实体筐自重过大、堆垛通风差、内部积污难清理的痛点，在生鲜转运、五金零配件存放、生产工位半成品周转的场景下，镂空格栅能快速沥水、漏除加工碎屑，堆叠存放时也不会因为密闭空间滋生异味、积存冷凝水。从结构设计逻辑来看，整体采用上宽下窄的方台形轮廓，不是直壁方形结构，这种锥度设计首先满足空筐套叠的需求，闲置状态下多个筐体可以互相嵌套，大幅降低仓储占用空间，套叠间隙控制在单侧3-5mm，既保证嵌套顺畅不会卡滞，也不会因为间隙过大导致套叠后倾斜歪倒。

　　筐体侧壁的斜向交叉筋条是核心受力结构，没有采用传统的横竖正交筋布局，斜筋沿着筐体受力的对角线方向排布，当筐内装载重物时，载荷会沿着斜筋向筐体底部四个角位传递，避免直壁横竖筋在载荷集中时出现筋条根部应力断裂的问题，交叉节点处做了圆角过渡，没有尖锐的应力集中角，压铸成型时也能减少铝液或者塑料熔体在型腔里的流动阻力，避免填充不足导致的筋条缺料、冷隔缺陷。筐口位置做了一圈外翻的加厚卷边，卷边的厚度是侧壁筋条厚度的2.5倍，这个结构一方面是作为搬运时的手持受力位，人工搬运时手指扣住卷边不会被镂空筋条的边缘硌伤，另一方面卷边形成的环形加强框能约束筐口的形变，当筐体受到侧向挤压、或者堆垛时上方载荷下压时，筐口不会出现失稳变形、棱边外扩的问题。

　　筐底的结构设计同样匹配使用需求，底部不是全平面结构，除了延续侧壁的斜向镂空筋格，还在中心区域设置了两个定位安装孔，这两个孔位的作用是当收纳筐固定在周转车、工位货架上时，可以通过销钉快速定位，避免搬运过程中筐体滑移掉落，底部的筋条高度比底面基准面高出2mm，让筐体放置在平面上时只有底部筋条的棱边接触支撑面，即使支撑面有少量积水、油污，也不会让筐底整体泡在污渍里，同时减少筐底和支撑面的接触面积，拖动时摩擦力更小，也能避免底面大面积刮花磨损。从安装边界和尺寸适配的角度，这类筐体的外轮廓尺寸适配标准的物流周转箱栈板模数，单个筐体的长宽尺寸刚好可以整数排布在1200*800mm的标准栈板上，堆垛时上层筐的底部筋条刚好卡入下层筐的卷边内侧定位槽里，堆垛高度达到6层时也不会出现滑垛偏移。筋条的截面采用圆角矩形，没有尖锐的棱边，一方面是避免使用过程中划伤操作人员、刮蹭存放的物品，另一方面压铸成型时脱模阻力更小，不需要过大的脱模斜度就能顺利出模，减少模具型芯的磨损。

　　侧壁的镂空率控制在60%左右，这个比例是经过受力校核的，既保证足够的通透率满足通风、沥水、可视的需求，也不会因为镂空面积过大导致整体结构刚度不足，装载额定载荷时侧壁的最大形变量控制在2mm以内，不会出现鼓胀变形导致筐体卡滞在货架隔层里的问题。在实际工况适配性上，这种结构的收纳筐可以适配零下20度到零上120度的使用环境，不管是冷链仓储的低温环境，还是生产车间热加工工位旁的半成品存放，筋条结构都不会因为温度变化出现应力开裂，斜向交叉的筋格也不会像正交筋格那样容易被细长的工件、杆件卡入缝隙，取放物料时的顺畅度更高。针对压铸成型的工艺特性，所有筋条的壁厚都保持均匀，没有局部过厚的结构，避免成型后出现缩孔、表面凹陷的缺陷，筋条和筐口卷边、筐底边框的连接位置都做了渐变的加厚过渡，不会出现壁厚突变导致的成型缺陷，模具的分型面设置在筐口卷边的下沿，飞边清理的工作量更小，成型后只需要简单处理分型线位置就能达到使用要求。
