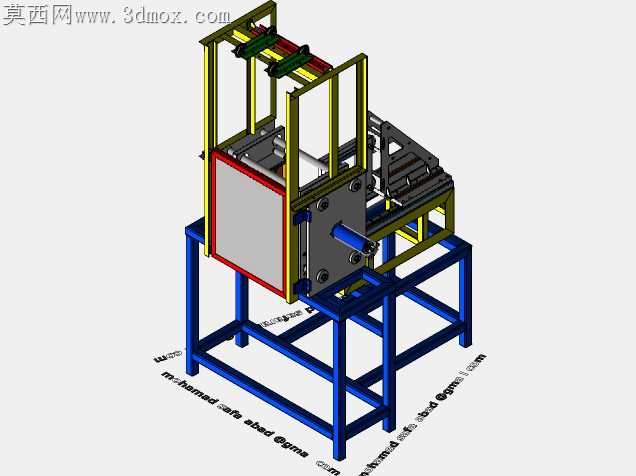

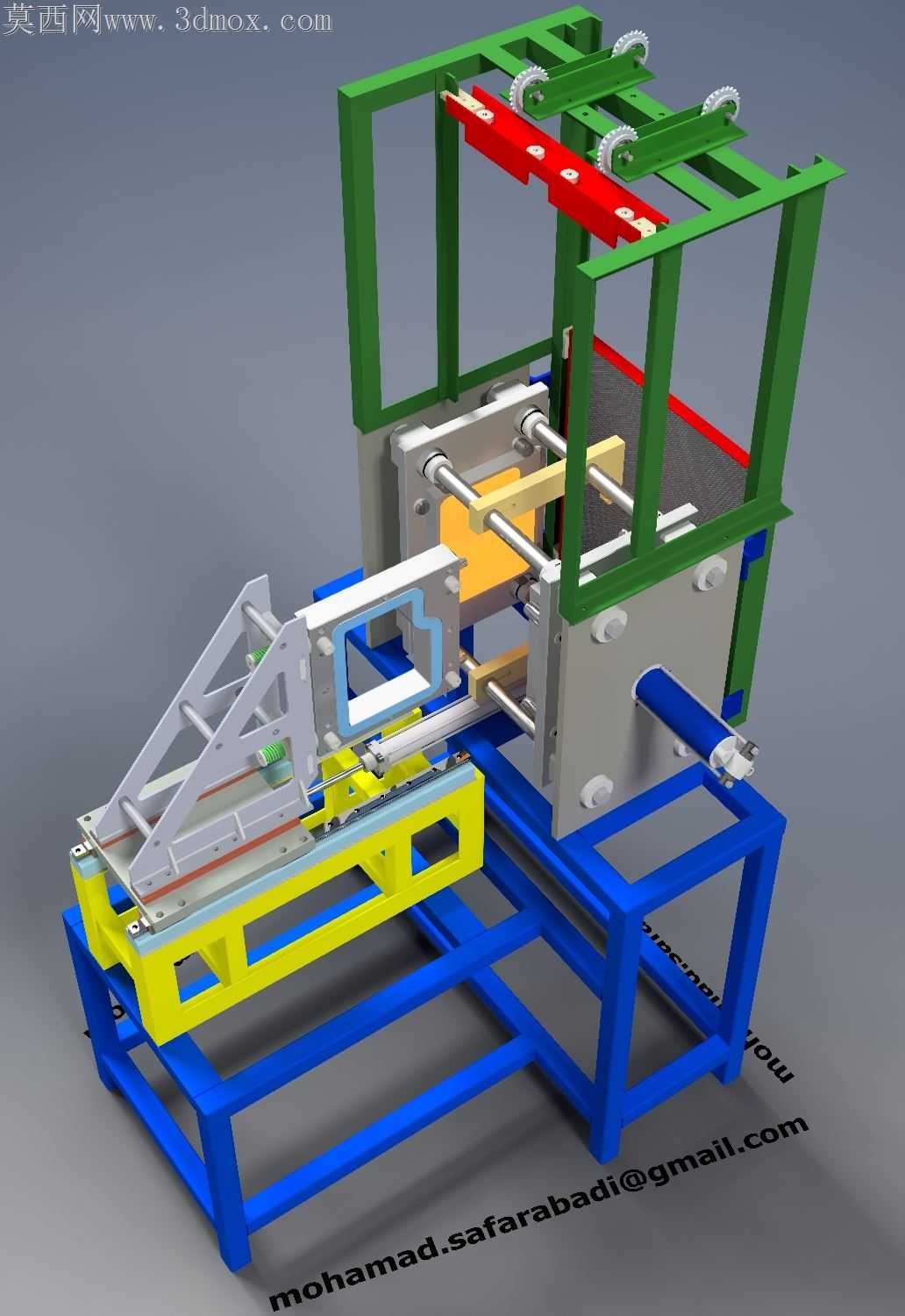

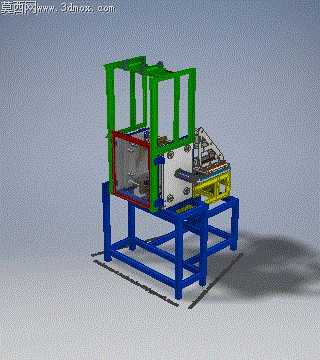

立式塑料件热板熔接焊接设备结构

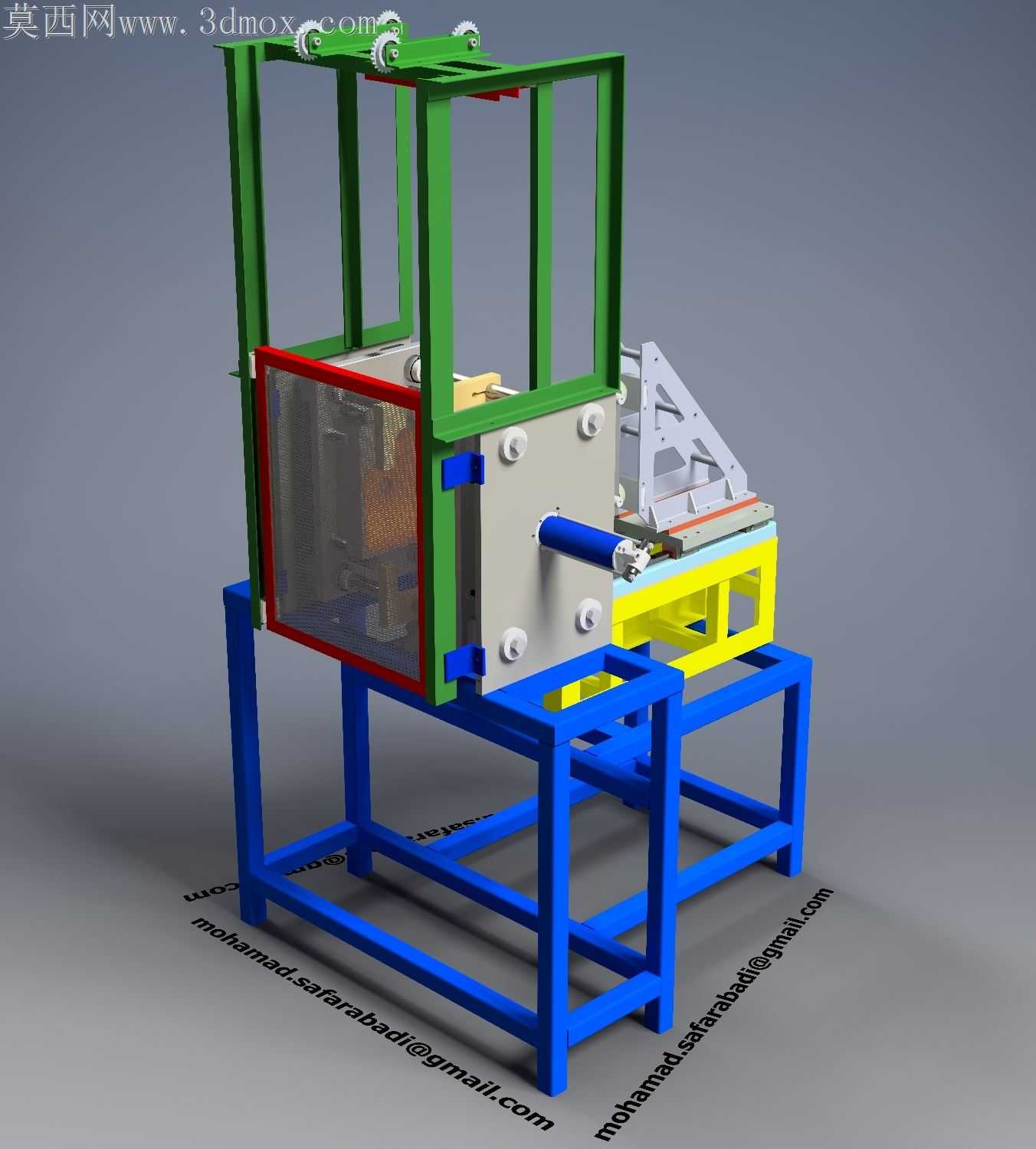

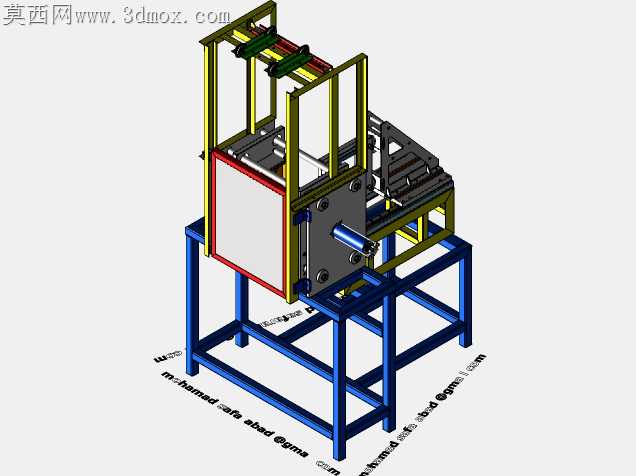

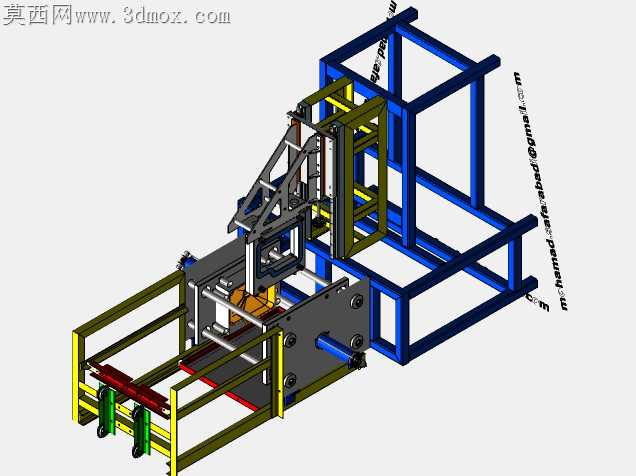

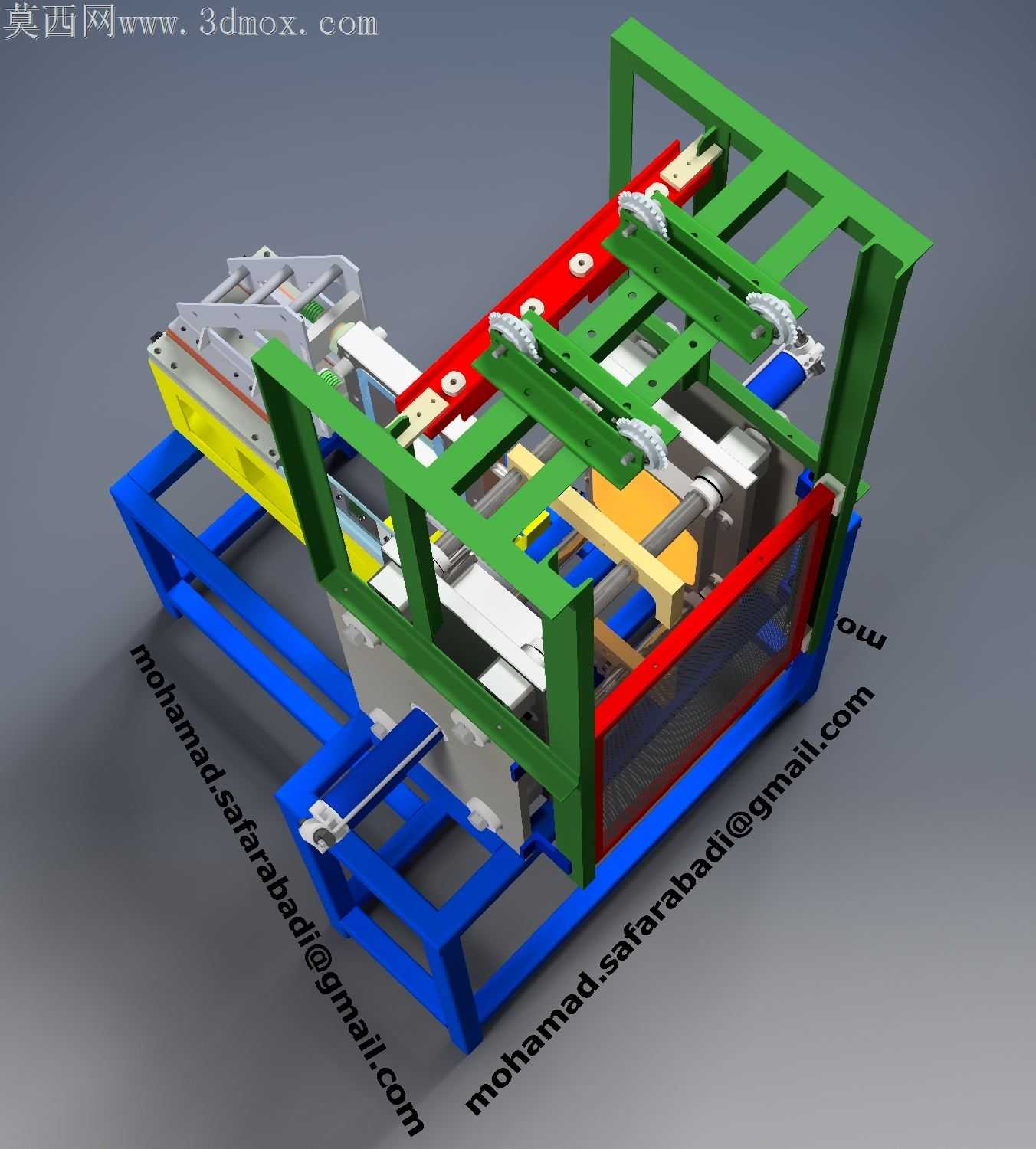

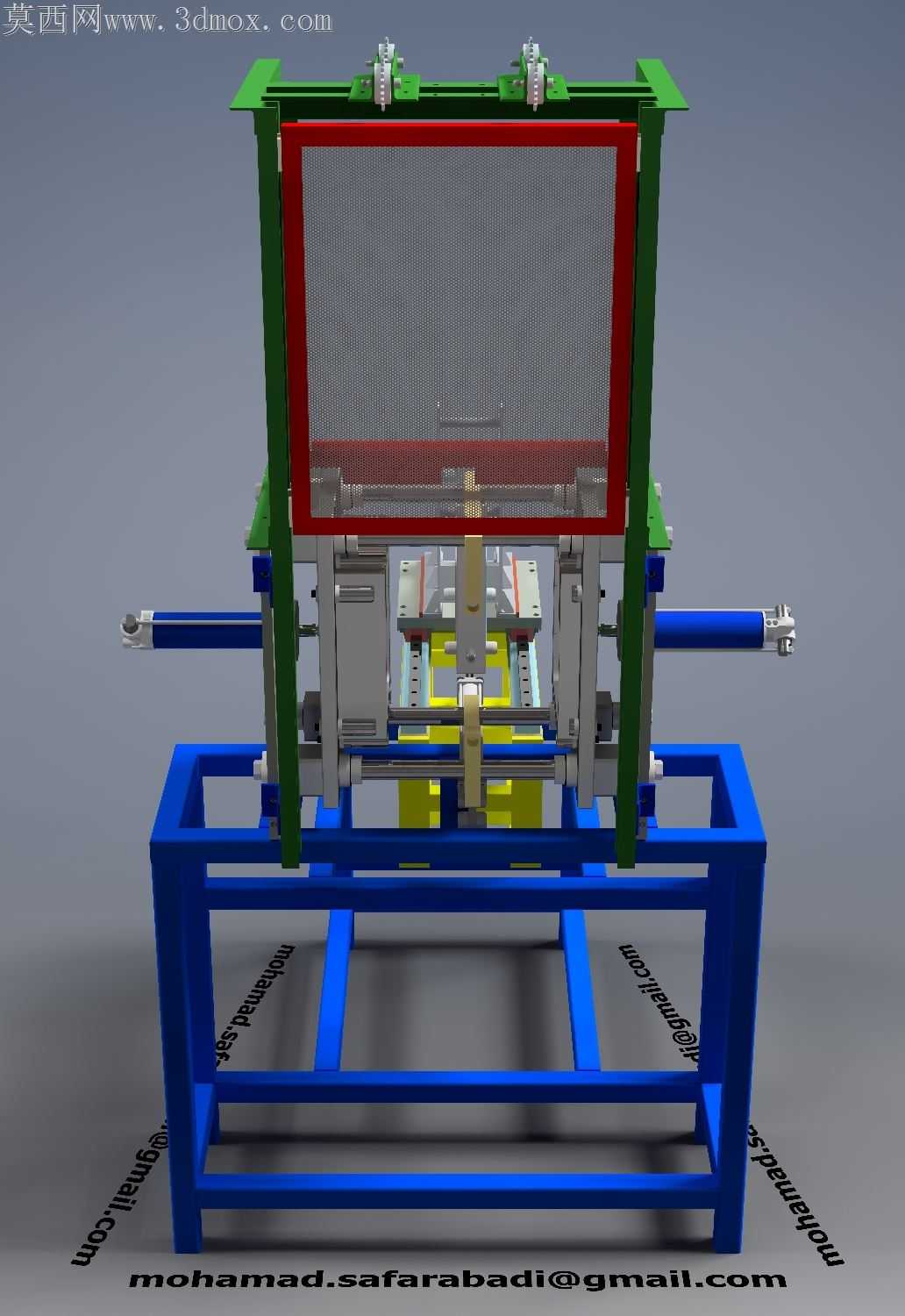

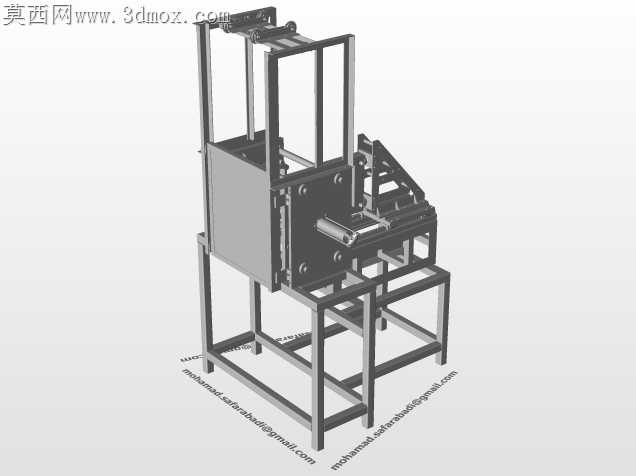

这款热板焊接设备主要面向热塑性塑料工件的熔接加工场景，广泛应用在汽车塑料零部件、家电塑料壳体、工业塑料容器类产品的生产装配环节，针对形状复杂、熔接面有特殊轮廓、需要保证密封承压性能的塑料工件，能够实现牢固且密封性优异的焊接效果，相比超声波焊接、振动摩擦焊接等工艺，热板焊接对工件尺寸的适配性更强，大尺寸、异形熔接面的工件都能获得稳定的焊接质量，不会出现虚焊、熔接强度不足的问题。设备整体采用立式分层框架结构，底部为方管焊接成型的承重机架，经过应力消除处理后能够保证长期运行的结构稳定性，机架底部预留了地脚调节安装位，可以根据生产线的布局调整设备水平度，适配不同高度的流水线对接需求，机架整体的安装边界宽度约1.2米、深度约1.5米、整体高度约2.2米，不需要过大的车间占地空间，既可以嵌入自动化生产线作为工位单元使用，也可以单独作为独立焊接工位布置在车间内。设备中层为焊接作业核心区域，一侧设置了可精准控温的加热热板模组，热板表面做了不粘涂层处理，避免熔融塑料粘附在热板表面影响焊接质量，热板的温度控制精度可以控制在±2摄氏度范围内，能够根据不同塑料材质的熔点调整加热参数，适配PP、PE、ABS、PC等多种常见热塑性塑料的焊接需求；另一侧为工件装夹工位，配置了仿形定位夹具，能够根据待焊接工件的外形做定制化适配，保证上下待焊工件的对位精度，避免焊接错位影响产品外观与结构强度。设备上层为气动驱动的压合框架结构，采用多组导向轴保证压合过程的运动平行度，压合行程、压合压力都可以根据工件的焊接需求做灵活调整，加热阶段热板移动到上下工件之间，上下夹具带动工件贴合热板表面将待熔接面加热至熔融状态，之后热板退出，上下夹具带动工件压合保压，待熔接面冷却固化后即可完成整个焊接流程，整个动作逻辑通过气动回路配合位置检测元件实现，运行稳定可靠，维护成本低。设备的夹具部分采用快换设计，更换不同产品的焊接工装时不需要复杂的调试，能够快速切换生产品种，适配多品种小批量的塑料件生产需求，设备的气动元件、加热元件都采用模块化布置，日常检修更换配件时不需要拆解整体机架，大幅降低后期的维护难度，整体结构设计充分考虑了车间实际生产的操作便利性，操作侧预留了足够的上下料空间，操作人员可以快速完成工件取放，有效提升单工位的生产效率。
