手持塑料簸箕压铸模具结构设计

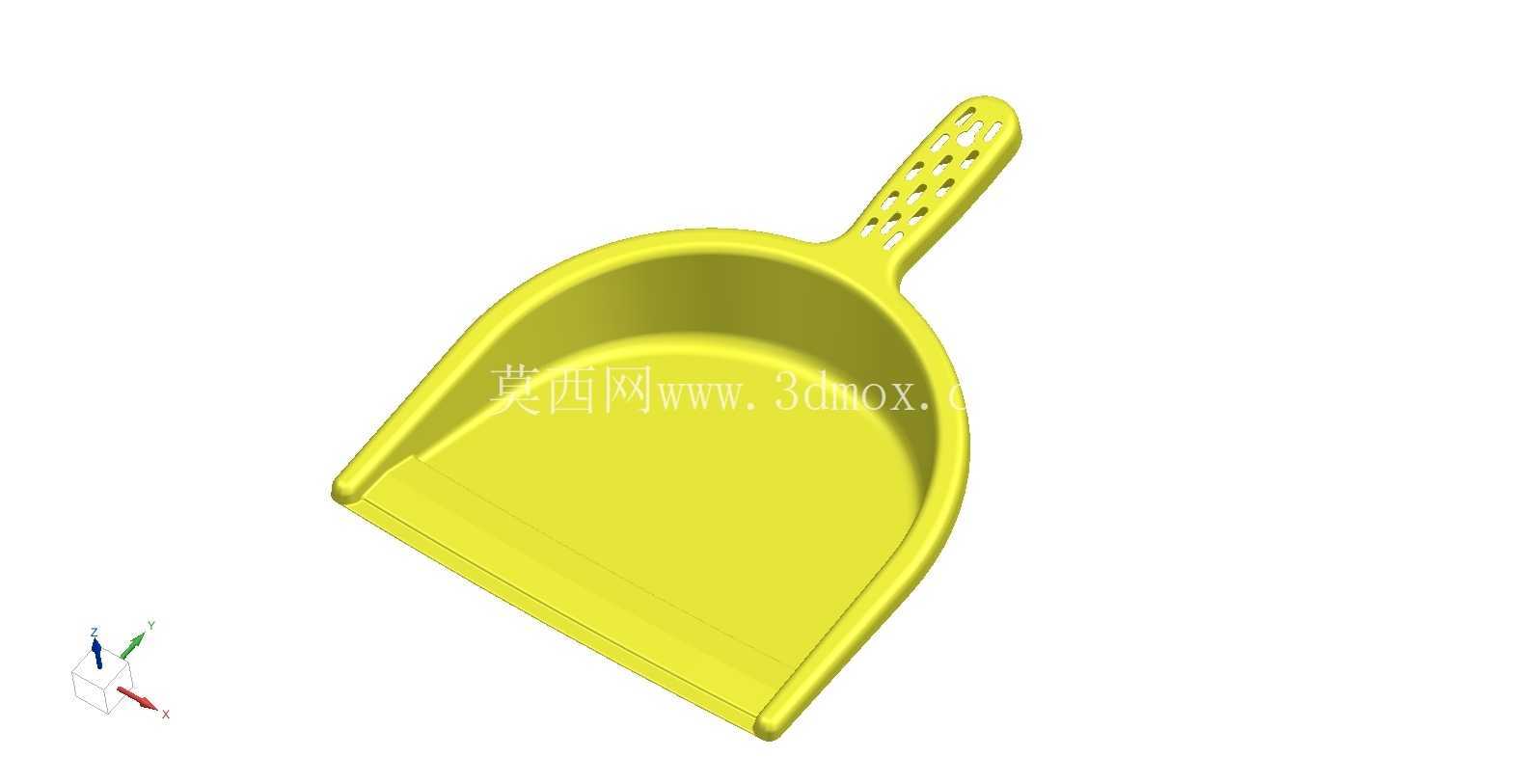

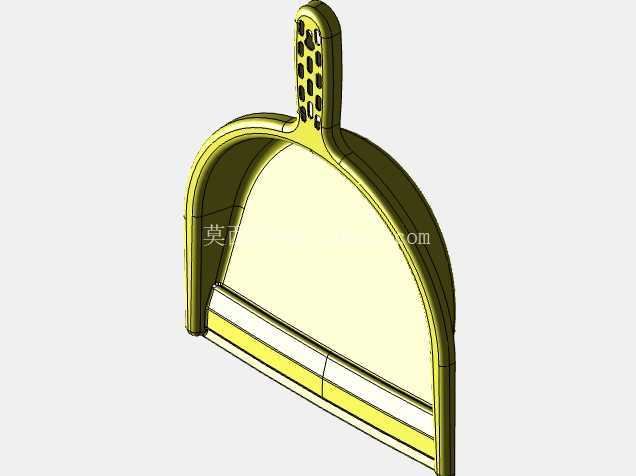

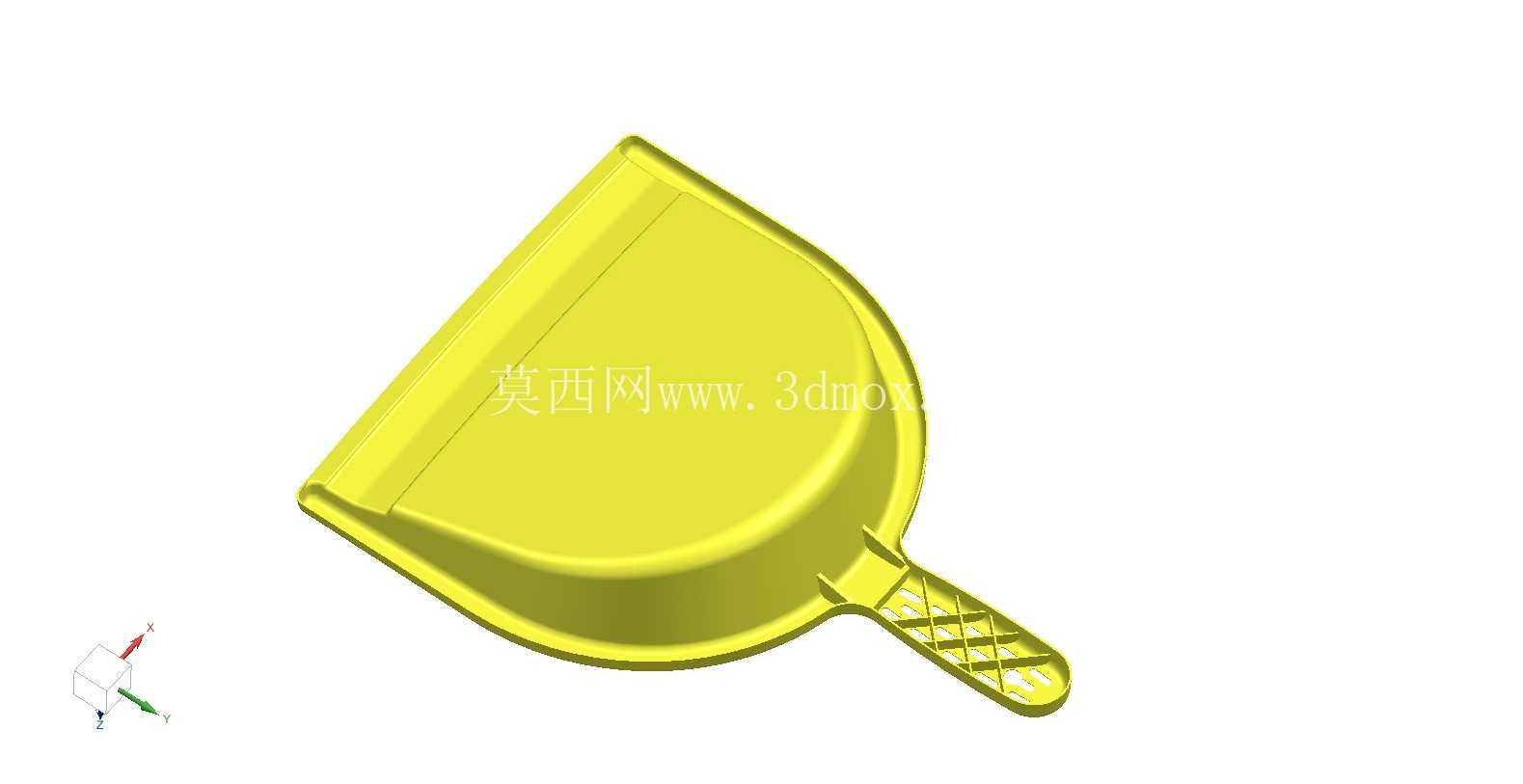

这套模具对应的成型制品是日常清洁场景中高频使用的手持塑料簸箕，这类制品广泛应用于家庭清洁、环卫作业、商铺保洁等多个场景，是配合扫帚完成零散垃圾、碎屑、粉尘收集的核心手持工具，使用时需要兼顾握持舒适度、铲取顺滑度、结构耐用性以及长期接触各类污渍、清洁剂的抗腐蚀性能。从制品本身的功能特性出发，簸箕主体为敞口弧面铲斗结构，前端需要做薄边处理，保证和地面贴合时的缝隙足够小，扫入垃圾时不会出现残屑卡滞漏出的问题；铲斗内部做顺滑的圆弧过渡，没有直角死角，倾倒垃圾时不会出现残留挂壁，日常冲洗也能快速清理干净。尾部延伸的手持握柄做了镂空防滑孔设计，既可以减轻整体制品重量，降低材料消耗，也能在握持时增加摩擦力，沾有水渍或者清洁剂时不容易打滑，握柄和铲斗的衔接位置做了渐变加厚的加强筋结构，避免长期手持施力、磕碰时出现衔接处断裂的问题。

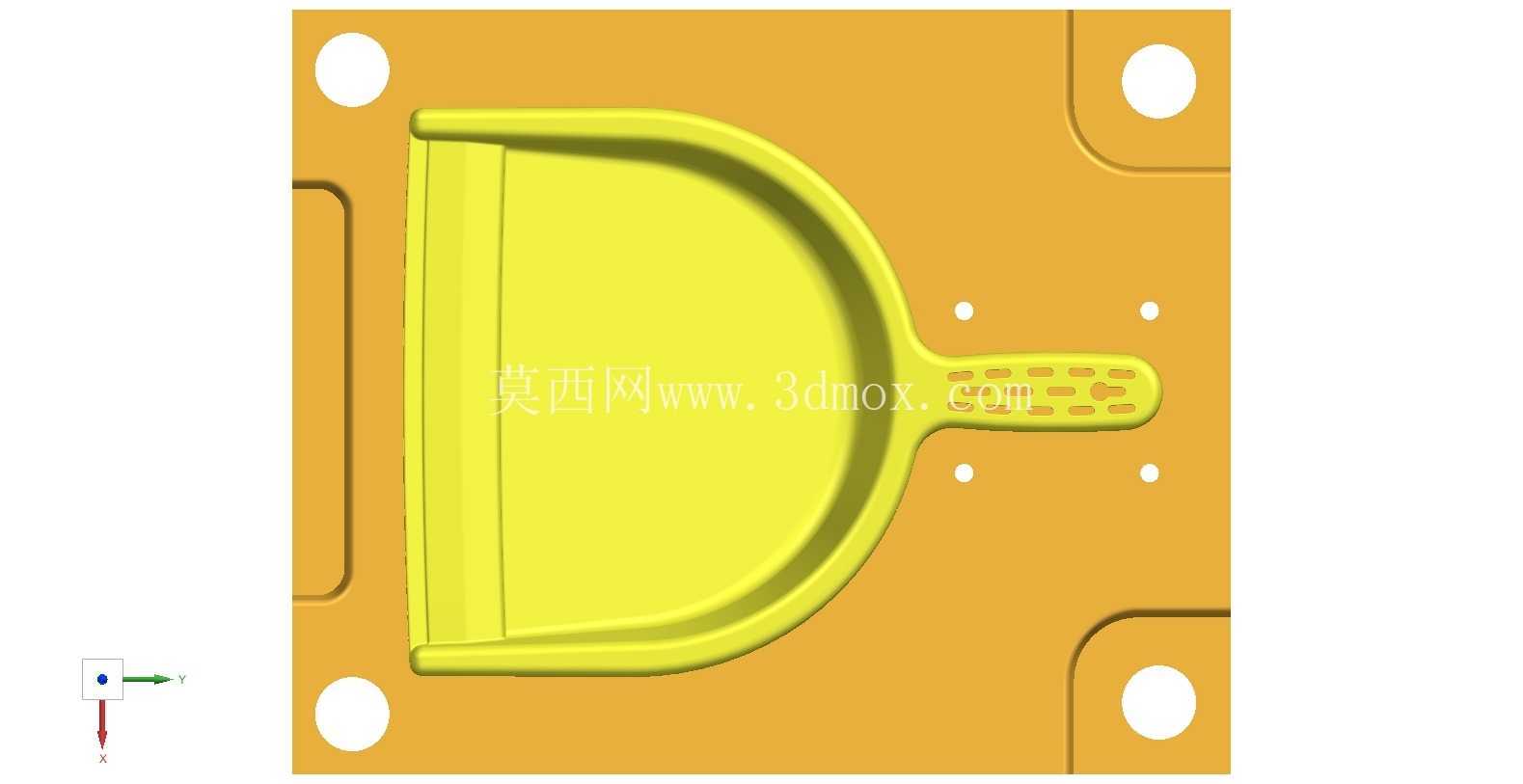

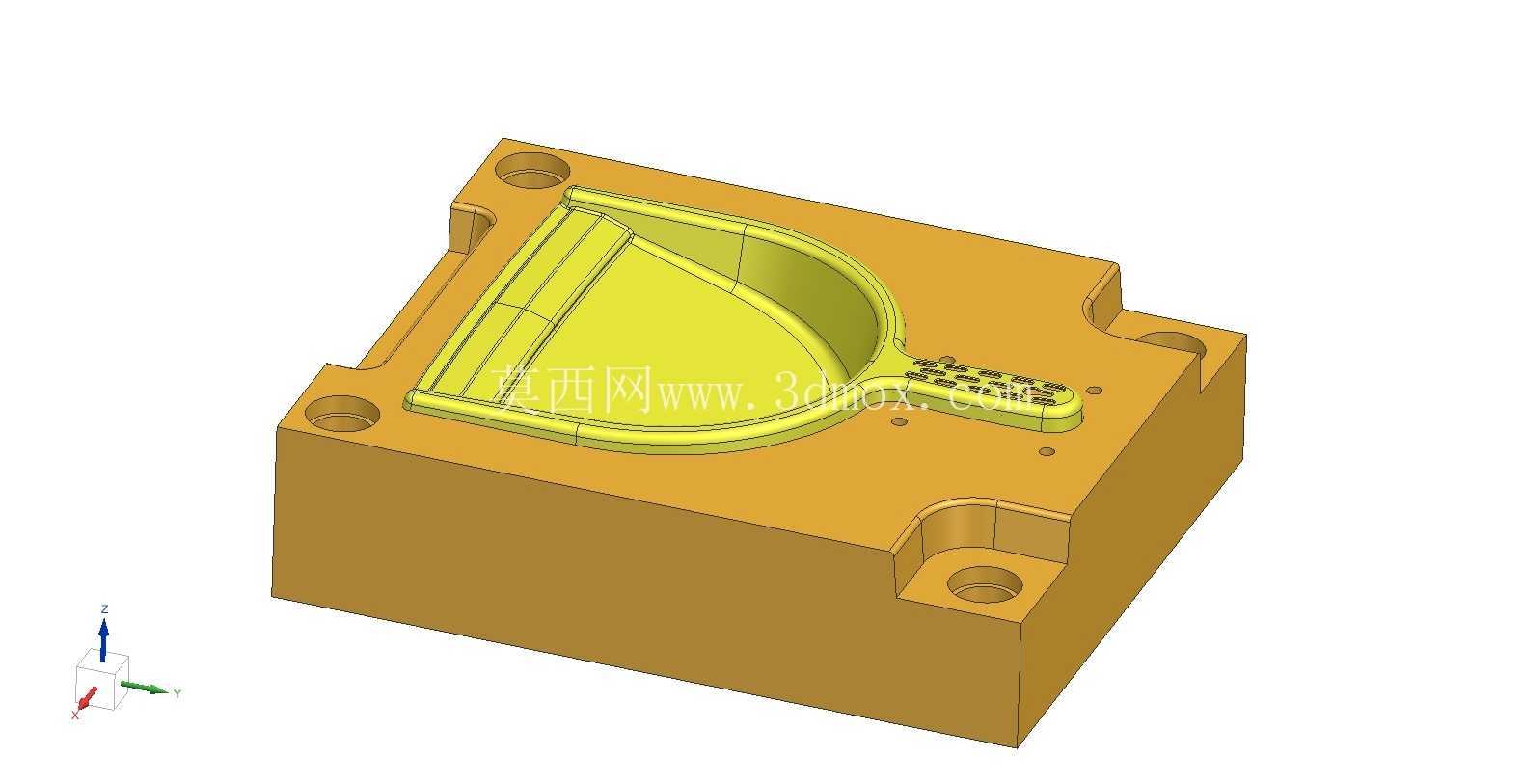

在模具设计思路上，首先要考虑制品的脱模可行性，簸箕整体为单侧开放的弧面壳体结构，不存在复杂的内侧倒扣，因此分型面设置在铲斗的最大轮廓边线位置，沿着敞口边缘的弧面顺滑延伸，保证开模时不会出现刮伤制品表面的情况。浇口位置选择在握柄的末端位置，采用侧浇口进料，熔融的塑料熔体从握柄处注入，顺着握柄的流道逐步填充到铲斗的整个弧面区域，填充过程中熔体流动方向和制品的受力方向保持一致，可以有效降低制品的内应力，避免长期使用出现变形开裂的问题，同时浇口残留位于握柄末端，不会影响铲斗和地面接触的前端工作面的平整度，后续去除浇口的修整工作量也更小。冷却水路的排布沿着铲斗的弧面轮廓做等距环绕设计，保证模腔各个位置的冷却速率均匀，避免出现局部冷却过快导致的制品翘曲，尤其是铲斗的前端薄边位置，冷却速率需要和厚壁的握柄衔接处做匹配，防止边缘出现缺胶、毛边的问题。

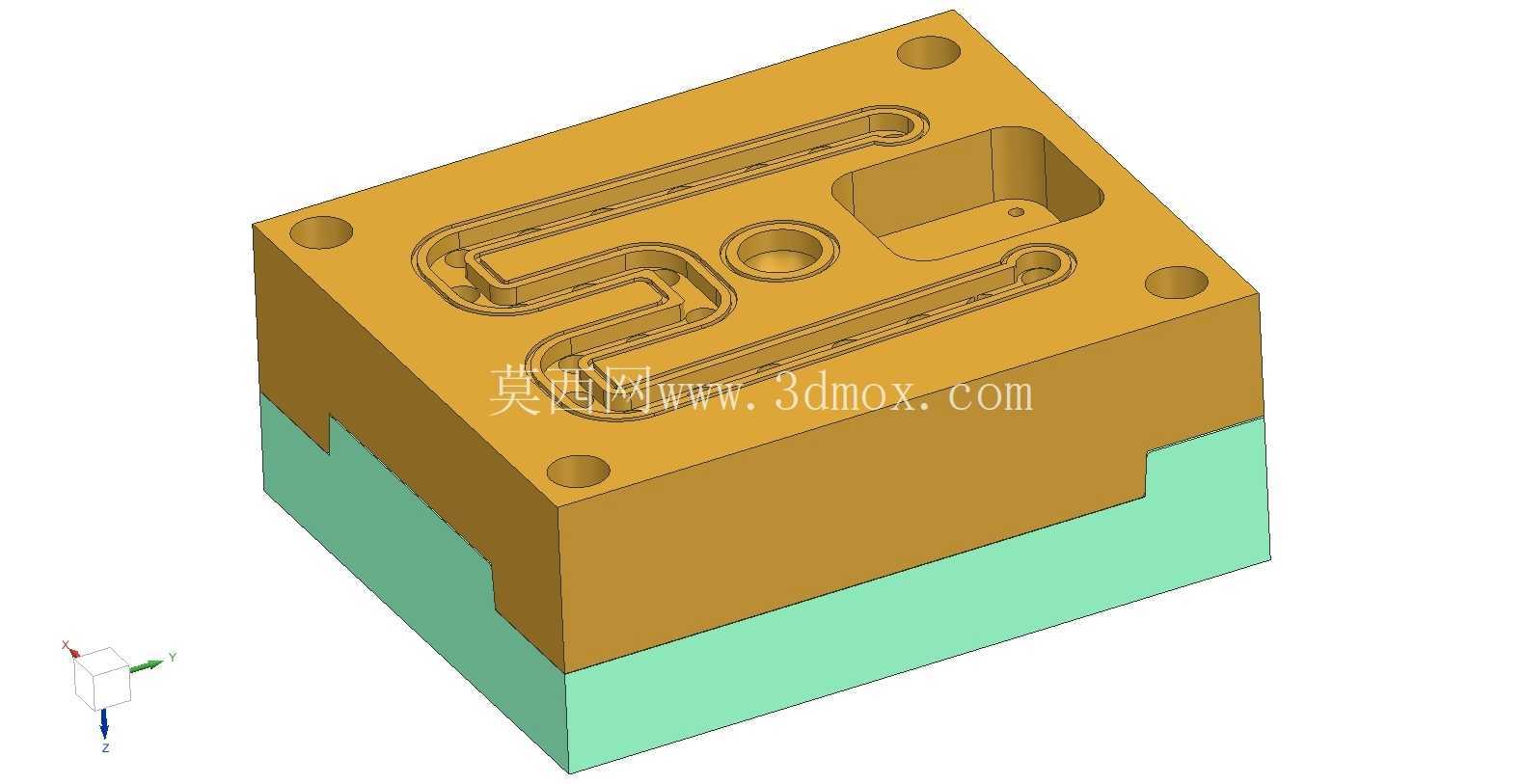

从安装边界和尺寸匹配角度来看，这套模具适配常规的卧式压铸机安装规格，模架采用标准龙记模架，定模和动模的安装孔位、定位圈尺寸都符合行业通用的安装标准，不需要额外做改装就可以直接上机安装。模具的开模行程根据制品的深度加上握柄的长度做预留，保证开模后有足够的空间取出制品，顶出结构采用顶杆顶出，顶杆的排布位置选择在铲斗背面的加强筋位置以及握柄的受力位置，顶出时受力均匀，不会出现顶白、顶穿制品的问题。排气槽开设在铲斗前端的最后填充位置，深度控制在0.02mm，既可以顺利排出模腔内的空气，避免制品出现气泡、烧焦的缺陷，也不会产生飞边毛刺，减少后续修整的工作量。在细节结构处理上，握柄上的镂空防滑孔采用碰穿结构成型，碰穿面做了足够的斜度，避免长期开合模出现磨损飞边，铲斗的边缘位置做了微小的圆角处理，既保证制品使用时不会划手，也能提升模具对应位置的钢材强度，避免长期生产出现边缘崩缺的问题。整套模具的设计充分考虑了量产时的生产效率和制品良率，所有易磨损位置都采用了镶件结构，后续出现磨损时不需要更换整套模仁，只需要更换对应镶件就可以快速恢复生产，降低长期生产的维护成本。
