卡通造型泡泡皂帽压铸模具结构

这套压铸成型的皂帽结构，主要面向日化洗护类产品的包装配套场景，是安装在泡泡皂出泡端的装饰兼功能部件，日常使用中既承担出泡口的防护作用，避免皂液残留干结堵塞出泡通道，也通过差异化的卡通造型提升产品外观辨识度，适配儿童洗护线、IP联名款洗护产品的外观设计需求，在商超陈列、亲子类洗护产品赛道中，这类带造型的皂帽能有效提升产品的视觉吸引力，区别于常规平面式皂盖的单调设计。

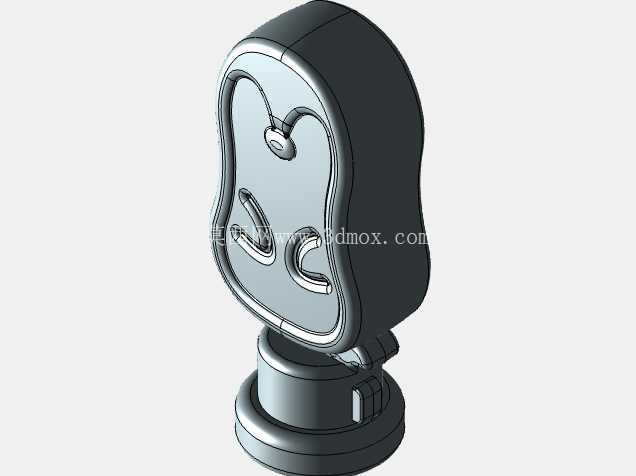

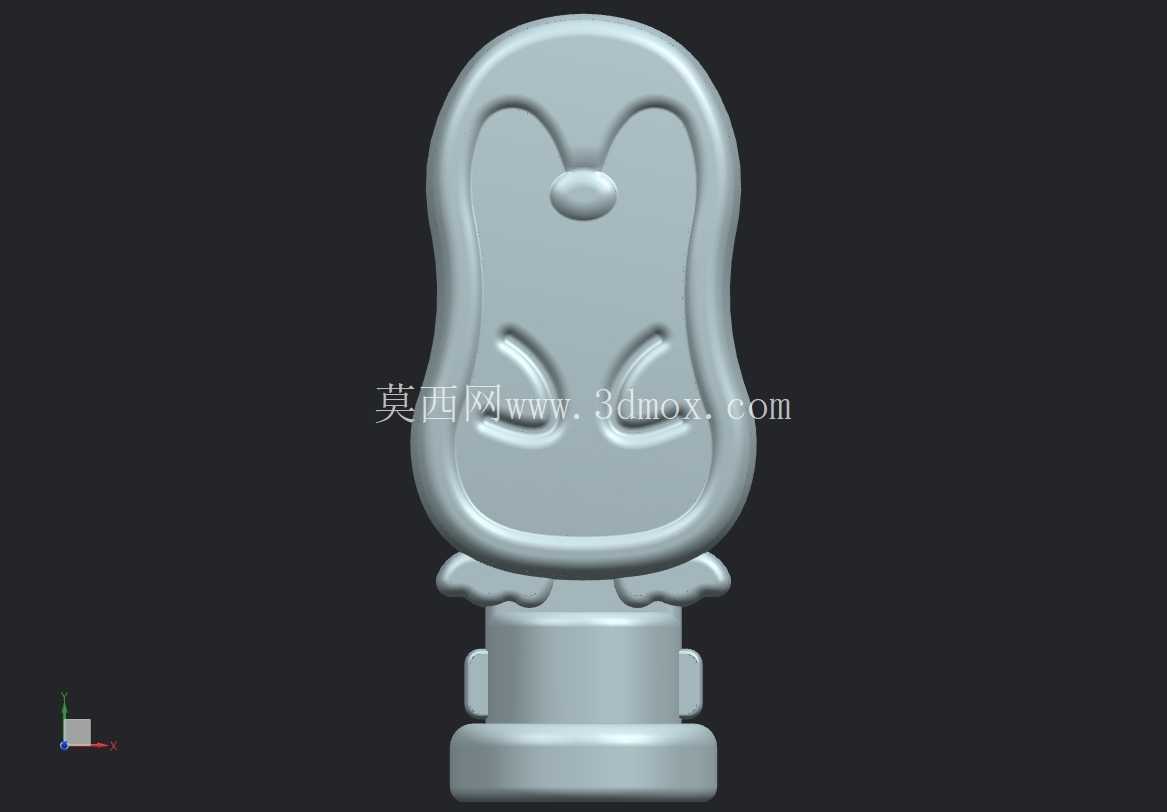

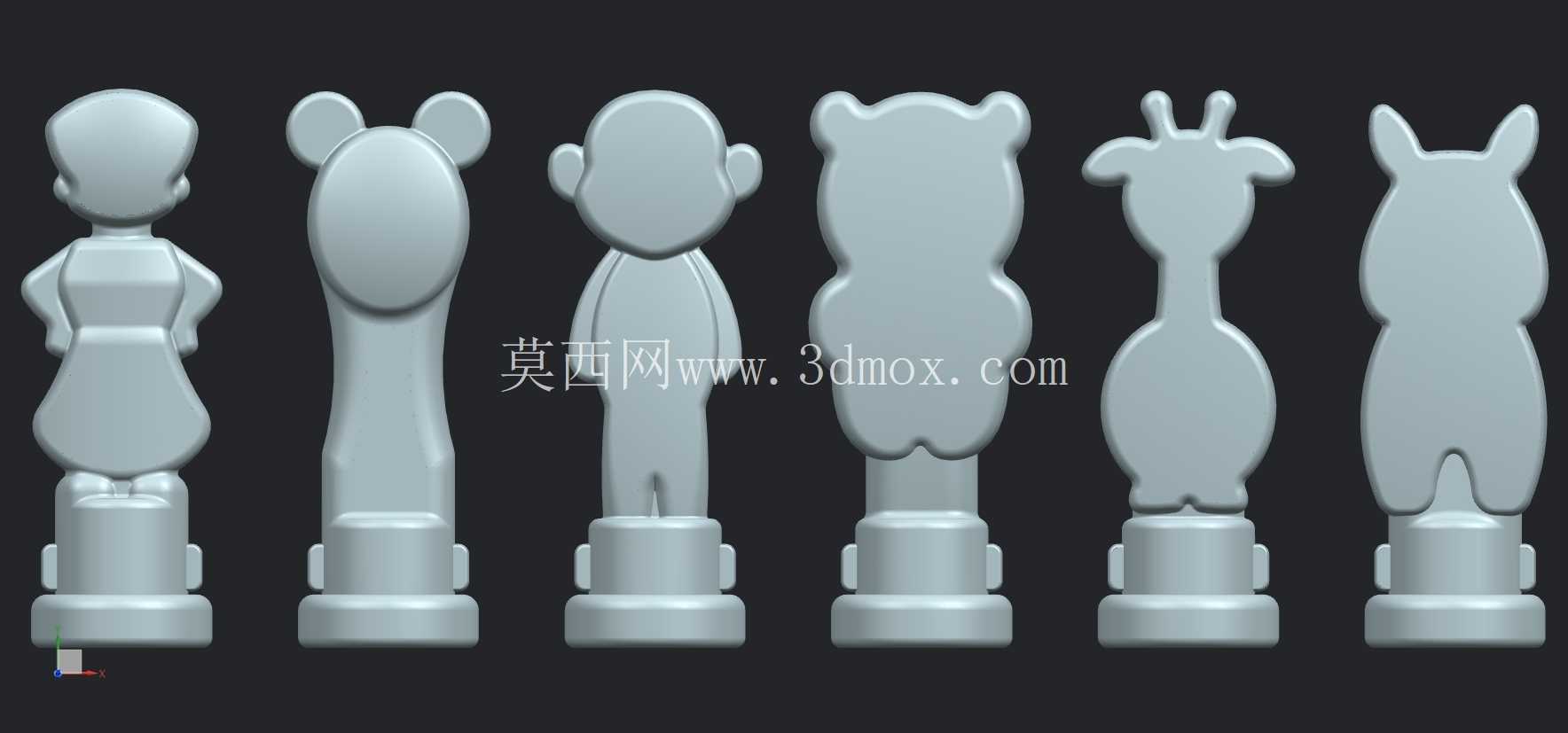

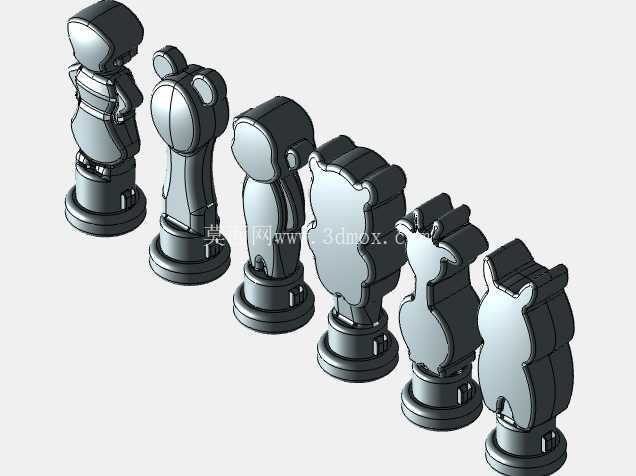

从结构设计逻辑来看，整套模具一次成型六款不同造型的皂帽坯件，分别对应不同卡通IP的背部轮廓造型，包含人物、米奇耳造型、猴形、熊形、长颈鹿、长耳兔六类轮廓，每款坯件都采用统一的底座安装结构，保证不同造型的皂帽都能适配同规格的泡泡皂瓶身出泡口，无需针对不同造型单独调整瓶身的配合尺寸，大幅降低瓶身开模的重复成本。底座部分设计有环形定位凸台与卡扣槽，安装时对准瓶身出泡端的卡槽旋入即可完成固定，配合间隙控制在0.02mm以内，既保证安装后无松动晃动，也能避免皂液从配合缝隙处渗漏。

成型部分的设计充分考虑压铸工艺的成型特性，所有造型的外轮廓都做了1.5°的脱模斜度，避免开模时出现粘模、表面拉伤的问题；造型曲面全部采用G2连续过渡，没有尖锐棱角，一方面是避免压铸时金属液在尖角处出现涡流卷气，导致成型后零件内部有气孔影响结构强度，另一方面也考虑到使用场景面向儿童群体，光滑无棱角的表面能避免使用过程中划伤皮肤。每款皂帽的主体壁厚控制在1.2mm，底座安装位壁厚加厚至1.8mm，既保证整体结构的抗摔强度，从1.2米高度跌落至瓷砖地面不会出现开裂变形，也能控制零件整体重量，避免过重导致瓶身头重脚轻易倾倒。

模具的型腔排布采用等距线性排列，六个型腔之间的流道长度一致，保证压铸时金属液能同时填充进各个型腔，避免不同型腔因填充时间差导致的零件密度不均、收缩率不一致的问题；流道截面采用梯形设计，比常规圆形流道的压力损失更小，能保证金属液在填充过程中温度均匀，减少冷隔、缺料等成型缺陷。排气槽开设在每个造型的最高凸起位置，也就是卡通形象的头顶部位，对应图中各造型的顶端轮廓处，能在填充过程中快速排出型腔内的空气，避免零件顶端出现气孔、充填不满的问题。

安装边界方面，统一底座的外径为12mm，配合卡扣的总高度为8mm，适配市面上主流的300ml、500ml规格泡泡皂瓶的出泡口尺寸，瓶身端的配合卡槽深度设计为2mm，安装到位后卡扣卡入卡槽的深度为1.8mm，预留0.2mm的装配公差，兼容不同瓶身供应商的尺寸误差，避免出现装配过紧无法安装或者过松容易脱落的问题。皂帽的总高度根据造型不同在38mm到45mm之间，最大外轮廓宽度在12mm到16mm之间，包装运输时可以采用标准的吸塑盘阵列排布，每盘可容纳120件，空间利用率比异形不规则零件提升40%左右，能有效降低仓储和运输的单位成本。

从实际生产角度考量，这套模具的成型零件采用镶拼式结构，每个造型的型腔都做成独立镶件，当某一款造型需要调整或者出现磨损时，只需要更换对应镶件即可，无需将整个模仁报废，大幅降低后期的模具维护成本；镶件与模仁的配合采用H7/m6的过渡配合，保证装配后无错位缝隙，避免成型时出现飞边。冷却水道围绕每个型腔做环形布置，距离型腔壁的距离控制在10mm，保证各个部位冷却速度均匀，成型后零件的收缩率一致，尺寸稳定性更好，批量生产时的尺寸CPK值能稳定在1.33以上，满足大批量量产的品质要求。
