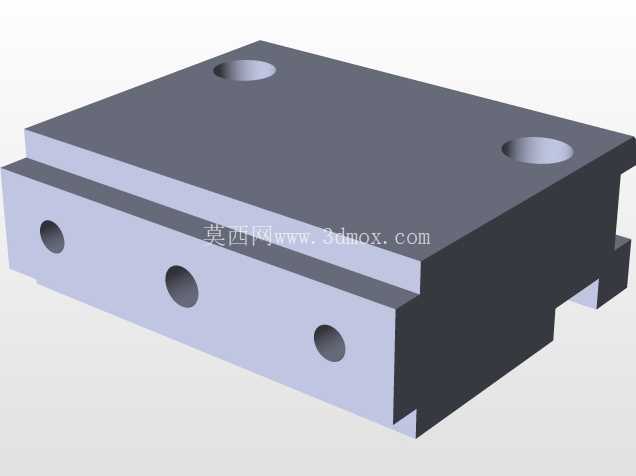

长条凸台结构压铸成型模仁组件

　　从实际生产场景来看，这类模仁多用于消费电子外壳长条结构件、小型电气设备侧边安装位、工业连接器基座类压铸件的成型工序，生产过程中需要持续承受60-100MPa的金属液充型冲击，以及反复开合模带来的温度交变应力，因此设计阶段首先要确认模仁的安装边界：整体为长方体基准结构，长度方向适配模架的模仁安装槽公差，单边预留0.02-0.03mm的过盈配合余量，宽度方向与相邻滑块、镶件的配合间隙控制在0.015mm以内，避免飞边产生，厚度方向要兼顾冷却水道的排布空间与合模时的承压强度，底部的凸台结构直接作为模仁的定位卡位，嵌入模架对应的定位槽内，省去额外的定位销加工工序，同时能承受更大的侧向开模力，避免长期生产后模仁移位。在有色金属压铸生产环节，这类长条带侧凸台的模仁部件是对应壳体类压铸件成型的核心工作零件，日常主要适配卧式冷室压铸机的定模侧安装位，直接参与铝合金、锌合金等低熔点有色合金的高压充型流程，决定了压铸件对应长条平面与侧部卡位结构的尺寸精度与表面成型质量。

　　设计思路上没有采用整体式模架一体化加工的方案，而是拆分出独立的长条模仁组件，核心考量是这类长条平面在生产中最容易发生铝液冲蚀、热疲劳裂纹损伤，拆分后单独更换模仁的成本仅为整体模架的15%左右，同时模仁单独进行热处理时，淬硬层均匀性更容易控制，整体硬度可以稳定在HRC46-48，兼顾表面耐磨性与芯部韧性，避免高压冲击下开裂。实际功能层面，模仁的大平面作为压铸件的外观面成型区，表面粗糙度需要控制在Ra0.8以下，减少后续抛光工序的工作量，侧部的凸台结构直接成型压铸件的安装卡位，不需要后续二次铣削加工，凸台的拔模斜度设置为1.5°，既保证开模时顺利脱模不拉伤压铸件表面，也不会因为斜度过大导致卡位尺寸超差，无法满足后续装配的过盈配合要求。

　　安装适配时需要注意，模仁装入模架前要确认底部定位凸台的贴合率，通过红丹研合检测贴合面积要达到90%以上，避免合模时局部应力集中导致模仁压塌，同时模仁侧面要预留排气槽的加工位置，排气槽深度控制在0.08-0.12mm，既能顺畅排出型腔内的空气，避免压铸件产生气孔缺陷，也不会让铝液钻入排气槽形成飞边。日常生产维护中，这类模仁的大平面每生产5000模次需要进行一次表面应力回火处理，消除热疲劳累积的内应力，避免表面出现网状裂纹，侧部凸台的棱角位置要重点检查是否有冲蚀缺损，一旦发现0.05mm以上的缺损就要及时补焊修复，避免缺陷复制到压铸件上导致批量报废。

　　从结构适配性来看，这类模仁可以兼容不同吨位的卧式压铸机，只需要根据模架尺寸调整模仁的长宽基准尺寸即可，凸台结构的尺寸可以根据具体压铸件的卡位要求进行参数化调整，不需要重新设计整体模架结构，能大幅缩短模具开发周期，降低小批量定制压铸件的模具开发成本。在冷却系统排布上，模仁内部的冷却水道距离成型面的距离统一控制在15-18mm，水道直径设置为8mm，保证冷却水流量均匀，让模仁表面温度稳定在220-260℃的最佳压铸工艺区间，避免温度不均导致压铸件出现变形、冷隔缺陷，同时水道接口位置要避开模架的导柱、顶针孔位，防止安装时发生干涉。
