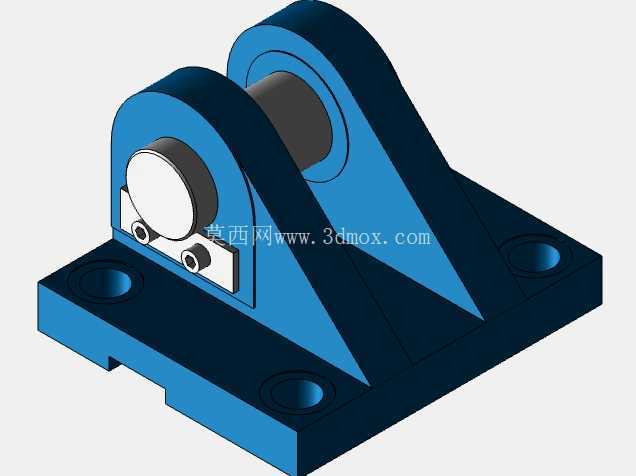

力士乐CDH2气缸配套CLCA型叉型安装支座

在气动执行机构的现场部署场景里，气缸安装支座是连接执行元件与设备机架的核心受力部件，其结构刚性、安装定位精度直接决定气缸往复动作的稳定性，尤其在大缸径气缸的重载应用工况下，安装座的抗偏载能力、销轴配合精度会直接影响气缸密封件的使用寿命与整套气动回路的动作可靠性。这款适配活塞直径100mm规格CDH2系列气缸的CLCA63叉型安装块，是针对耳轴式摆动安装需求设计的专用连接部件，主要用于需要气缸随负载做小角度摆动的工位，比如自动化生产线的工件顶升翻转机构、物流分拣线的挡料摆臂驱动端、工装夹具的夹紧摆臂铰接位这类场景，能避免气缸杆承受径向弯矩，从安装结构上消除气缸杆弯曲、密封件偏磨的故障诱因。

从结构设计逻辑来看，这款安装座采用U型叉架加一体化斜筋支撑的结构形式，底部为带安装沉孔的矩形安装底板，两个同轴的叉耳垂直布置在底板上方，叉耳之间预留足够的销轴穿装空间，底板与叉耳之间设置三角形加强筋，从受力路径上优化载荷传递：气缸工作时的推拉力通过销轴传递到叉耳，再经加强筋分散到底板整个安装面，避免叉耳根部出现应力集中。整个支座的结构完全遵循ISO 8132标准中B型制造的尺寸规范，所有安装配合尺寸都做了公差约束，其中与销轴配合的孔位公差严格匹配对应直径销轴的配合要求，保证铰接转动灵活的同时不存在过大的配合间隙，避免动作过程中出现冲击异响。

实际选型使用时，首先要明确安装边界：这款安装座适配的销轴公称直径为63mm，对应100mm缸径CDH2气缸的尾部铰接尺寸，安装底板上的沉孔位置与孔距是固定规格，设计机架安装面时需要严格对应孔位预留螺栓过孔，安装面的平面度需要控制在合理范围内，避免安装时支座出现强制变形导致叉耳同轴度超差。安装过程中需要先将U型支架贴合到气缸尾部的铰接位，穿装销轴前要确认销轴与孔位的清洁度，避免铁屑、灰尘进入配合面造成转动卡滞，销轴穿装到位后要将配套的锁紧螺钉拧紧到气缸杆肩部的对应位置，保证销轴的轴向定位可靠，防止设备运行过程中销轴窜出脱落。需要注意的是，配套的销轴及锁紧功能件随安装座供货，但出厂时并未预装，需要现场装配时完成锁紧固定，装配时要确认销轴的公差等级符合m6级要求，保证与孔位的过渡配合精度，避免间隙过大带来的动作冲击。

从受力性能来看，这款安装座对应的气缸标称推力可达200kN，因此支座本体的材料选型与结构强度完全匹配该载荷等级，在额定推拉力作用下，叉耳的变形量、底板的连接强度都经过校核，能满足常规工业场景下的重载气动驱动需求。日常设备维护中，需要定期检查安装座底板的连接螺栓是否出现松动，叉耳与销轴的配合面是否存在异常磨损，若发现配合间隙过大需要及时更换销轴或支座，避免间隙累积导致气缸动作时出现偏摆，损坏气缸前端盖与活塞杆密封。在做三维布局设计时，需要预留足够的摆动空间，因为采用叉型铰接安装的气缸在动作过程中会绕销轴做小角度转动，要避免气缸缸筒与周边设备构件发生运动干涉，同时要确认安装座的底板固定面有足够的刚性，不能采用薄板类构件作为安装基础，防止气缸出力时安装面变形影响动作稳定性。
