M42x3规格椭圆头紧固螺钉结构设计

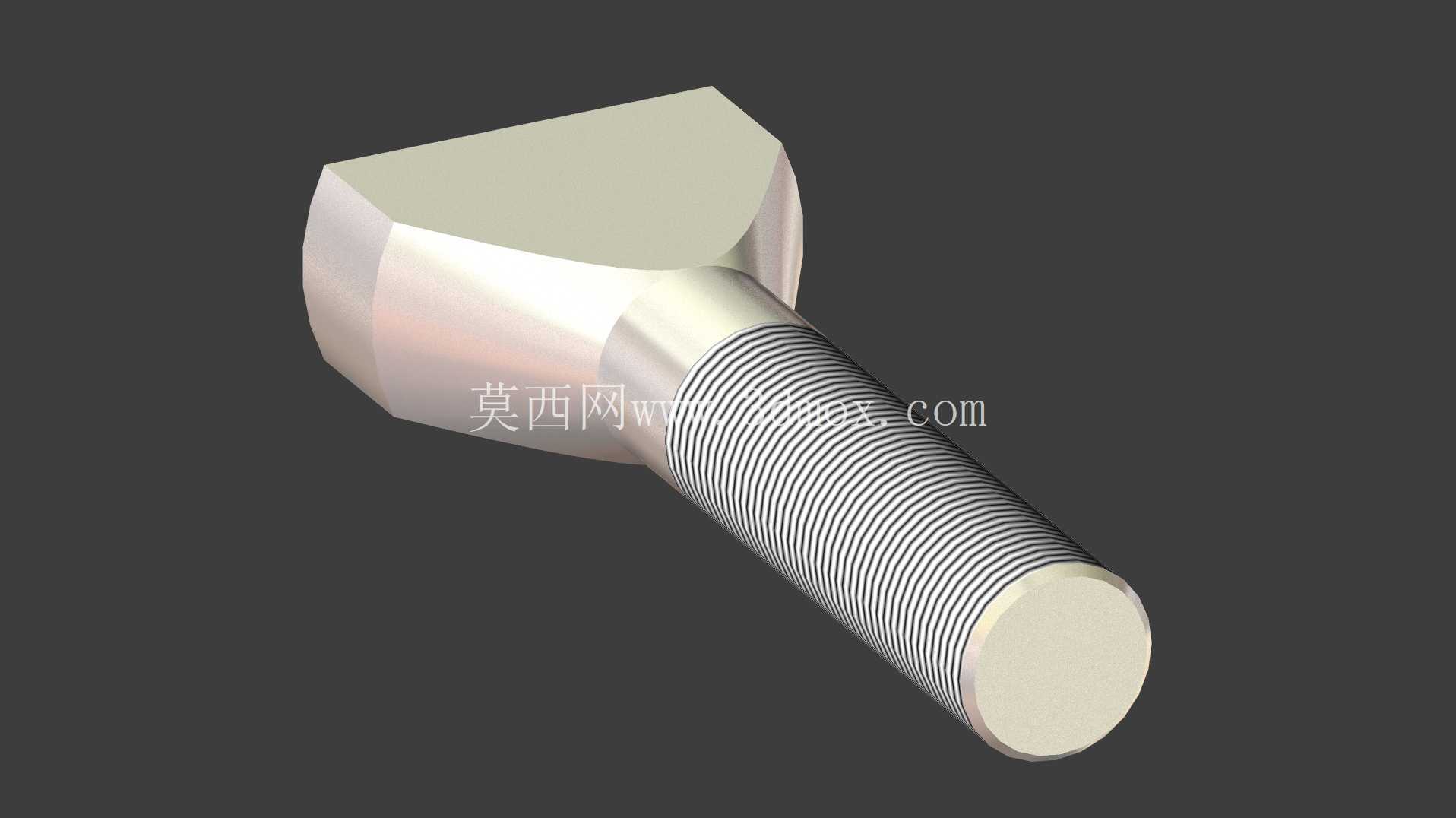

　　从结构设计逻辑来看，椭圆头的头部造型并非随意设定，这类头部的侧向轮廓为平滑的椭圆弧面，不存在外六角的尖锐棱角，在一些需要避免磕碰剐蹭、或者安装空间存在半封闭限位槽的场景里，椭圆头的弧面能够顺利滑入安装位，不会出现棱角卡滞的问题，同时头部的顶面为铣削加工出的平行平面，能够适配专用的勾型扳手或者卡位工装，在拧紧作业时可以施加足够的拧紧力矩，不会像圆头螺钉那样出现打滑无法施力的问题。在实际设备应用中，这类螺钉常被用在压铸模具的模架紧固、重型输送线的导轨拼接、大型工程机械的结构件锁附位置，尤其是压铸模的高温工况下，螺钉头部的平滑弧面不会积聚铝屑、脱模剂残留，日常设备维护时拆卸清理更加方便，不会因为杂物卡塞在头部棱角缝隙里导致拆卸困难。在重型冶金设备机架拼接、大型锻压模具装夹、港口起重机械受力结构连接这类需要大预紧力的装配场景里，M42规格的外螺纹紧固件一直是核心受力连接件，而椭圆头结构的螺钉，相比常规外六角头、内六角圆柱头螺钉，有着独有的装配适配优势。这款M42x3的椭圆头螺钉，螺纹部分采用公制粗牙M42规格，螺距3mm，属于大直径紧固零件，主要适配厚度较大的被连接件，能够提供足够的螺纹啮合长度，避免重载工况下出现螺纹滑牙、剪切断裂的失效问题。

　　从安装边界尺寸来看，这款螺钉的杆部为全螺纹结构？不对，仔细看模型的螺纹段长度，是从头部下方一直延伸到杆部末端，螺纹大径严格控制在42mm的公差范围内，螺纹小径符合公制螺纹的标准尺寸，能够和对应规格的内螺纹孔或者螺母顺畅旋合，头部的椭圆长轴、短轴尺寸经过匹配设计，既保证头部有足够的承压面积，避免拧紧时压溃被连接件的表面，又不会因为头部尺寸过大导致相邻安装孔的间距需要额外放大，节省被连接件的结构布局空间。设计这类大直径螺钉的时候，首先要考虑的是受力路径的合理性，螺纹部分的牙型角采用标准60度公制牙型，牙底做了微小的圆弧过渡，能够降低应力集中系数，在承受交变载荷、冲击载荷的时候，减少牙底位置萌生疲劳裂纹的风险；头部和杆部的衔接位置没有采用直角台阶，而是做了平滑的过渡圆角，这个位置是螺钉受力的薄弱截面，过渡圆角的存在能够大幅降低应力集中，避免在重载拉拽的时候出现头杆分离的断裂失效。

　　在装配适配性上，椭圆头的结构不需要在被连接件上加工沉头孔，相比沉头螺钉，省去了锪孔的加工工序，对于大型结构件来说，大直径沉头孔的加工本身就需要大型设备才能完成，省去这道工序能够有效降低零件加工成本，同时也避免了沉头孔加工精度不足导致螺钉头部装配后歪斜、预紧力分布不均的问题。另外，椭圆头的侧面弧面在一些需要临时调整连接位置的装配场景里，能够允许螺钉有微小的角度偏转，补偿被连接件安装孔的位置度误差，不会像六角头螺钉那样因为孔位稍有偏差就无法穿入。

　　从实际使用的工况耐受角度来看，这类螺钉如果采用合金结构钢制造并经过调质处理，抗拉强度能够达到8.8级以上，完全可以满足重型设备的紧固需求，头部的承压面经过平整加工，和被连接件表面接触时的压强分布均匀，不会出现局部压强过大导致的接触面凹陷、预紧力松弛的问题。在三维建模过程中，螺纹部分的建模需要严格匹配螺距3mm的参数，牙型的尺寸偏差控制在标准公差范围内，头部的椭圆曲面需要保证曲率连续，避免出现加工时的应力集中点，头杆过渡位置的圆角半径需要结合杆部直径做匹配设计，既不能因为圆角过小起不到降低应力集中的作用，也不能因为圆角过大导致头部承压面积不足。很多设计人员在选用大直径紧固件的时候，往往只关注螺纹规格和强度等级，忽略头部结构对装配场景的适配性，实际上在一些维护空间狭窄、安装位有弧度限制的位置，椭圆头螺钉的适配性远高于常规的六角头螺钉，不需要预留扳手的大角度转动空间，只需要卡位住头部的平行平面就能完成拧紧作业，在设备后期维护时能够大幅降低拆卸难度，尤其是在模具行业，模架上的紧固螺钉经常需要反复拆装，选用合适头部结构的螺钉，能够有效减少维护工时，避免因为螺钉拆卸困难导致的模架损伤。
