颗粒输送用螺旋混合喂料结构设计

项目分类:输送机 发布时间:2026-06-29 ID:1192728
  • 颗粒输送用螺旋混合喂料结构设计

在粉体、颗粒类物料的连续化生产流程里,物料从储料单元进入混合主机的衔接段,一直是容易出现架桥、下料不均、计量偏差的环节,这款螺旋式混合喂料结构,正是针对这类工况做的定向结构设计,核心作用是把散状颗粒物料稳定、连续地送入混合设备内部,保障后续混合工序的进料稳定性。

从实际应用场景来看,这类结构常配套在卧式混合机、立式混料机组的进料端,适配塑料改性、饲料加工、建材粉体混配、食品原料预处理等多个生产场景,尤其适合流动性处于中等区间的颗粒物料——既不会因为物料流动性过好在进料段出现冲料跑料,也能避免流动性太差的物料在叶片间卡滞堵料。

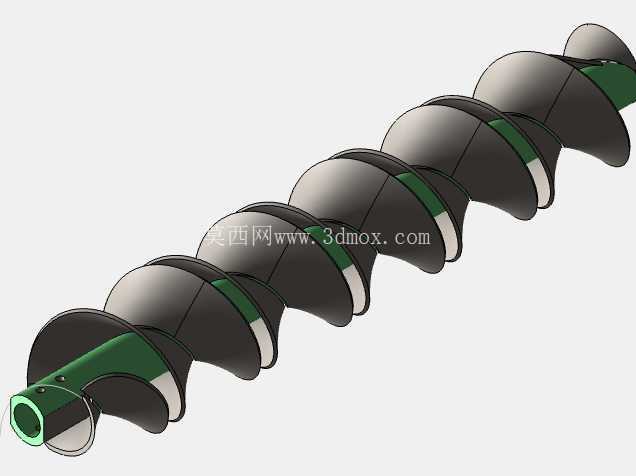

结构设计上,核心输送单元采用等螺距连续螺旋叶片布局,叶片外缘做了圆弧过渡处理,没有尖锐的直角棱边,一方面减少叶片和输送槽壁之间的卡料概率,另一方面在输送过程中能对颗粒物料产生轻微的翻动作用,让进入混合机之前的物料就产生初步的混流效果,减少后续混合工序的均化时间。中心轴采用空心管结构设计,相比同直径实心轴能降低30%左右的自重,减少两端支撑轴承的径向载荷,同时空心轴的端部做了法兰连接接口,能直接和驱动端的联轴器对接,不需要额外做轴套转接,安装时的同轴度更容易保证。轴端靠近进料口的位置预留了径向销孔,现场安装时可以根据实际进料落差,加装防磨衬套或者进料导流挡板,适配不同的进料溜槽角度。

安装边界方面,整个螺旋输送段的轴向长度可以根据现场的进料端和混合机进料口的水平间距做适配调整,常规配套场景下,螺旋叶片的外径和输送槽内壁的间隙控制在3-5mm,间隙过小会因为加工、安装的同轴度误差出现叶片刮蹭槽壁的问题,间隙过大则会在叶片和槽壁之间残留物料层,长期运行后残留物料结块会影响输送效率,甚至出现卡停。叶片的螺距设置为0.8倍叶片外径,这个参数配比是针对颗粒类物料反复验证过的:螺距过大会导致物料在输送过程中产生轴向窜动,进料量波动变大,螺距过小则会降低输送效率,相同转速下的喂料量达不到设计要求。

功能特性上,这款结构的输送过程是连续且容积式的,只要驱动端转速稳定,单位时间内的喂料量波动可以控制在±2%以内,完全能满足连续化混合生产的进料精度要求。叶片表面和物料接触的区域做了圆滑过渡,没有容易积料的死角,换料清理时只需要点动驱动让螺旋空转几周,配合压缩空气吹扫就能完成残留物料的清理,不需要拆解整个输送段,减少日常维护的工作量。靠近出料端的最后一段螺旋叶片做了小角度的导程收窄设计,物料进入这个区段后会被轻微压缩,排出时能形成相对密实的料柱,避免混合机内部的气流反窜到进料段,减少粉尘溢出的问题。

设计思路上,没有采用复杂的变螺距或者带搅拌齿的特殊叶片结构,就是用最成熟的等螺距连续螺旋结构,核心是保障长期运行的可靠性——这类喂料设备通常是24小时连续运行,结构越简单,故障点就越少,日常维护的成本就越低。两端的支撑轴承座采用外置式设计,轴承和输送腔体之间设置了密封挡圈,避免物料粉尘进入轴承内部造成磨损,密封件采用标准的骨架油封,现场更换不需要定制特殊配件,维护便捷性很高。驱动端的连接预留了标准的减速机安装法兰,可以直接配套不同速比的齿轮减速机或者蜗轮蜗杆减速机,根据实际需要的喂料量调整转速,不需要改动主体结构。

现场安装时需要注意,整个螺旋段的安装水平度误差要控制在1mm/m以内,否则会出现物料偏向槽体一侧输送,导致单侧磨损加剧、喂料量不均的问题。进料口的位置要设置在螺旋段尾部1-2个螺距的位置,让物料进入后能立刻被螺旋叶片捕获推送,避免物料在进料口堆积架桥。如果是配套有计量要求的混合工序,可以在驱动端加装转速编码器,通过实时调整螺旋转速来实现喂料量的精准调节,和后续的混合工序形成联动控制。

从结构细节来看,螺旋叶片和中心轴的连接采用连续满焊工艺,焊接后做了整体的动平衡校正,转速在100r/min以内运行时不会出现明显的振动,避免振动传递到混合机主机影响整体设备的运行稳定性。叶片边缘做了堆焊耐磨处理,在输送带轻微磨琢性的颗粒物料时,使用寿命能比普通碳钢叶片提升2倍以上,不需要频繁更换叶片。中心轴的空心内腔是完全密封的,不会有物料进入轴内部造成积料或者轴的动平衡被破坏。出料口的法兰采用标准的圆形法兰接口,能直接和混合机的进料口法兰对接,不需要现场额外做转接法兰,减少现场安装的工作量。
