七通道RS485型NTC温度采集电路板

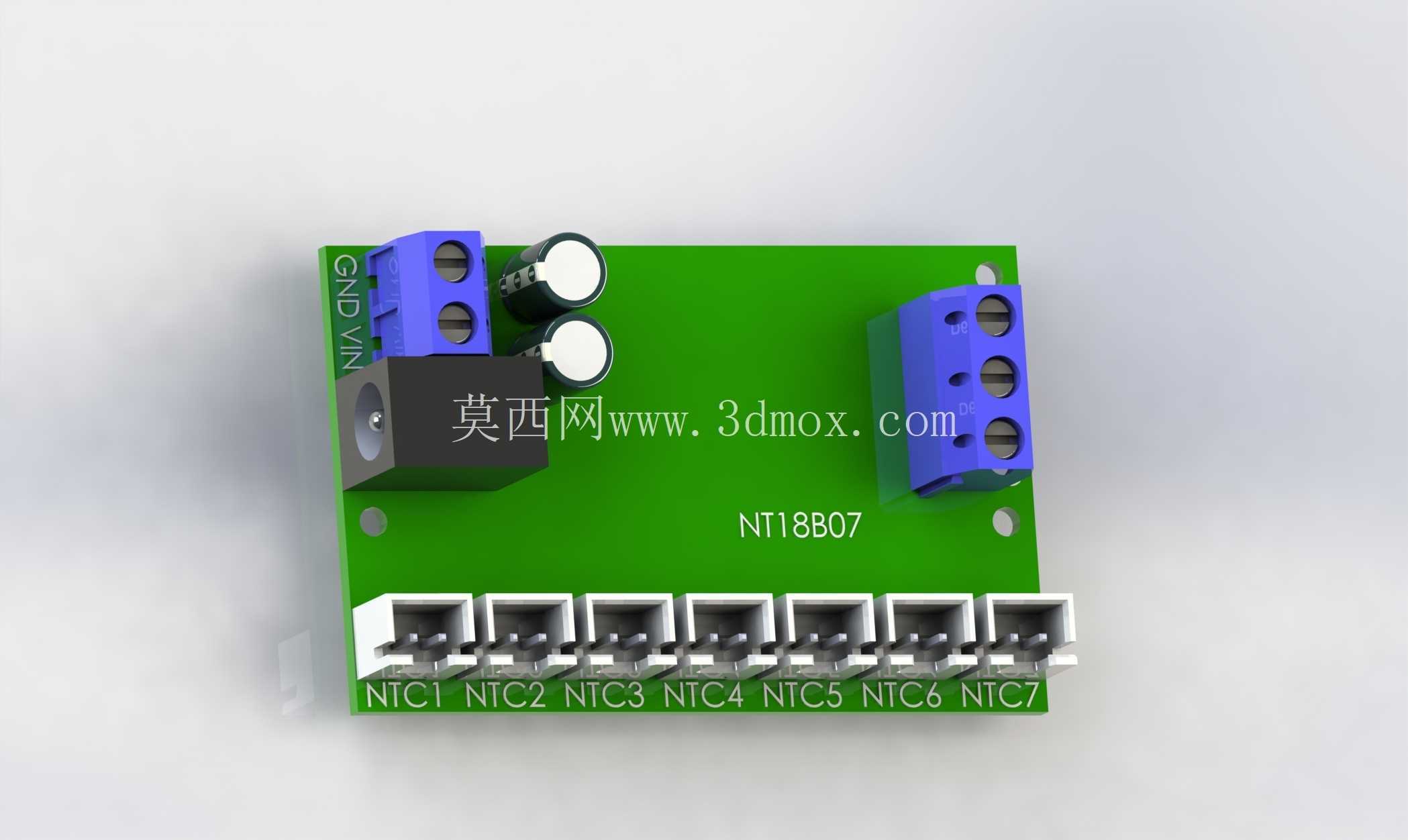

　　在工业现场多节点温度监测场景中，这类多通道NTC采集板是替代传统单点温度变送器的高集成度方案，尤其适配小型设备内部多点测温、配电柜温升监测、小型实验装置温度数据采集这类布线空间有限、测点数量在7路以内的工况，不需要额外搭配信号调理模块，单块板卡即可完成热敏电阻信号的采样、模数转换、协议封装与总线通讯，大幅减少现场布线的接线工作量。从板卡的布局来看，设计阶段优先考虑了工业现场的接线便利性与抗干扰需求，板边预留的两个蓝色螺钉式接线端子分别对应电源输入与RS485总线接口，端子采用大间距螺钉压接结构，适配0.5-1.5平方毫米的多股铜芯线，现场接线时不需要额外压接冷压端子，直接剥线后拧紧螺钉即可完成连接，抗振动性能优于插拔式接线端子，适合设备长期运行的工况。

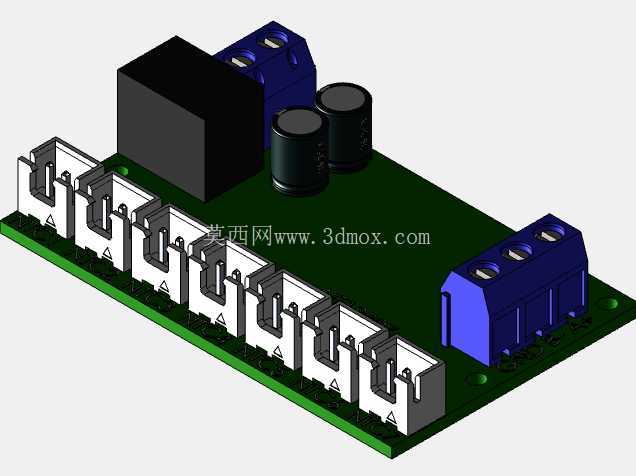

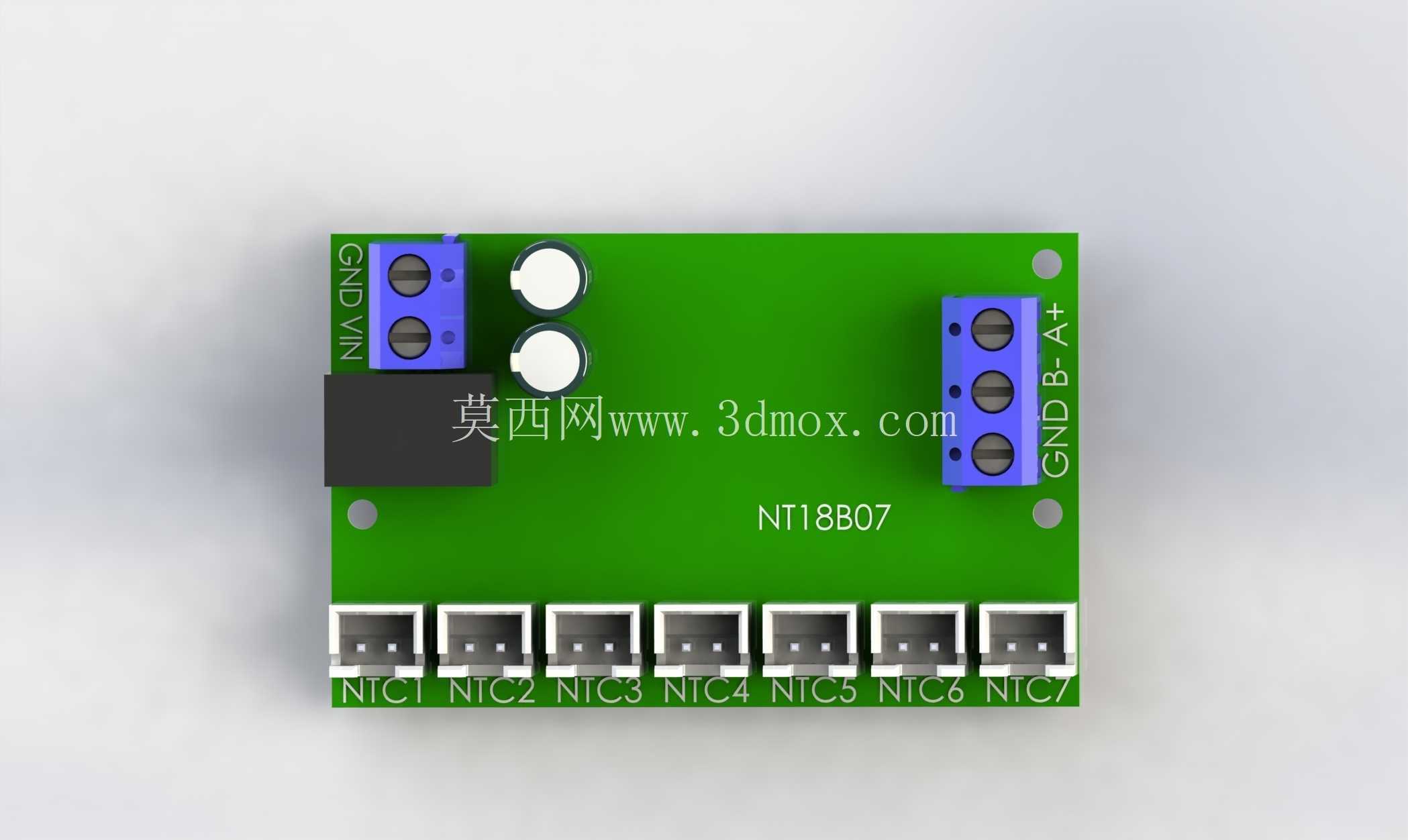

　　下方的7个立式接线座对应7路NTC测温通道，每个通道丝印清晰标注NTC1至NTC7的通道序号，现场接线时可直接对应测点编号，避免接线错误。板载的两个电解电容布置在电源输入端口附近，主要用于滤除电源线路上的纹波干扰，避免工业现场变频器、伺服电机等设备产生的电源串扰影响采样精度，电源输入端口旁集成了反接保护二极管，可避免现场接线时电源正负极反接烧毁板卡的问题。板卡的安装边界设计充分考虑了柜内安装的兼容性，PCB四个角预留了标准的3.2毫米直径安装孔，孔位间距适配通用的DIN导轨安装卡扣，也可以直接使用M3螺钉固定在设备内部的安装平面上，板卡整体厚度为1.6毫米标准FR4板材厚度，安装时不需要额外预留过多的避让空间，整体外形尺寸紧凑，可直接嵌入到小型无纸记录仪、PLC扩展模块、小型温控柜的内部空余空间，不需要占用额外的柜内安装位。

　　功能层面，这块采集板支持标准MODBUS RTU通讯协议，可直接对接市面上绝大多数主流PLC、触摸屏、组态软件与无纸记录仪设备，不需要额外编写自定义通讯驱动，现场调试时只需要设置对应的站号与波特率，即可直接读取各通道的温度采样值，每个通道支持独立的NTC参数校准，可适配不同B值的NTC热敏电阻，测温范围覆盖常规工业场景的-40℃至125℃区间，采样分辨率可达0.1℃，完全满足常规工业设备温升监测、环境温度采集的精度需求。设计过程中，信号走线全部采用短路径布线，NTC采样通道的走线远离电源回路与通讯线路，避免线路间的信号串扰，RS485通讯端口预留了终端电阻的焊接位，长距离总线通讯时可根据布线长度选择是否焊接终端电阻，保证通讯稳定性。

　　板卡上的丝印标识全部采用耐磨损的工业级丝印，长期在高温高湿环境下运行也不会出现标识模糊的问题，所有接插件均选用工业级耐温材质，可适应-40℃至85℃的工作环境温度范围，满足绝大多数工业现场的环境使用要求。实际使用时，这块板卡既可以作为独立的温度采集模块挂载在RS485总线上，也可以作为核心采集板集成到小型无纸记录仪、多通道温控器内部，替代传统的分立式温度采集电路，减少设备内部的电路板数量，简化设备内部的布线结构，提升设备整体的可靠性。
