PlantowerPMS5003空气质量传感器结构设计

在民用及工业环境监测设备的结构选型与集成设计环节，这款激光散射原理的空气质量传感模块是不少集成商的首选部件，其三维结构模型完整还原了量产实物的所有装配特征，能直接嵌入各类空气净化、环境监测类设备的结构设计流程中，省去逆向测绘的繁琐步骤。从实际应用场景来看，这类传感模块常被集成在壁挂式空气质量检测仪、新风系统进气端、车载空气净化装置、工业厂区扬尘监测点位的采集终端内，负责实时采集空气中悬浮颗粒物的浓度数据，为设备的运行逻辑调整提供核心输入参数，比如新风系统可根据其反馈的PM2.5、PM10浓度值自动调整风机转速与过滤通道启闭状态，车载净化装置可根据车内颗粒物浓度切换净化档位，工业监测终端则可将采集数据上传至环境监控平台，实现区域空气质量的连续在线监测。

从功能特性来看，该模块采用激光散射检测原理，内部集成气路通道、激光发射组件、光电接收单元与信号处理电路，可同时输出PM2.5与PM10两类颗粒物的浓度数值，检测精度满足民用与常规工业场景的监测要求，模块自带数据输出接口，可直接与主控板进行通讯，无需额外搭建信号调理电路，大幅降低集成开发的工作量。在结构设计思路上，这款模块采用叠层式装配结构，上下壳体通过卡扣与定位柱实现无螺丝快速装配，既提升了量产装配效率，也方便后期维护时的拆解检修；壳体侧面预留的多组安装定位孔，可适配不同设备内部的安装固定需求，既可以通过螺丝直接锁附在设备内部的安装柱上，也可以通过卡扣结构卡接在预设的安装槽内，适配多种集成场景的安装要求。

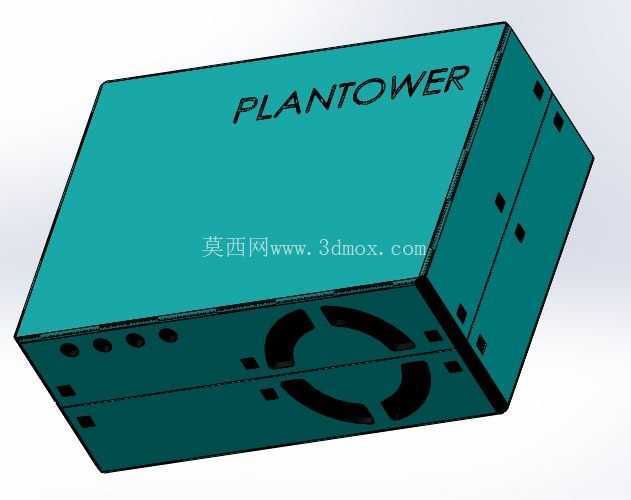

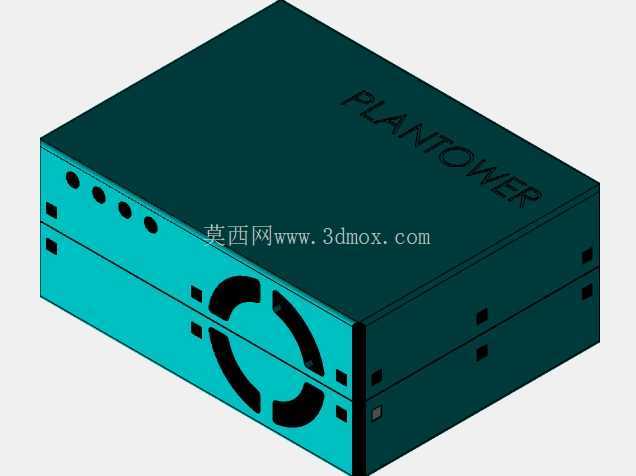

从外形尺寸与安装边界来看，该模块整体为规整的长方体结构，边角做了小圆弧过渡处理，避免装配过程中划伤操作人员或损坏周边线束；模块正面预留的风扇安装位与进出风栅格结构，保证检测气路的顺畅流通，建模时严格还原了栅格的开孔尺寸与通风间隙，确保结构仿真时气路模拟结果与实际运行状态一致；侧面的接口位置做了限位凸台设计，可防止接插件插装时出现偏移，保证通讯连接的稳定性。在进行设备集成设计时，需要注意模块的进出风方向不能被周边结构件遮挡，需预留至少5mm的通风间隙，避免气路受阻影响检测精度；同时模块安装位置需远离设备内部的强电磁干扰源，比如开关电源、大功率电机等部件，防止信号传输受到干扰，若无法避开干扰源则需在模块外部增加金属屏蔽罩，屏蔽罩与设备接地端可靠连接。

从结构细节来看，壳体表面的丝印标识在模型中也做了完整还原，可直接用于生成产品外观丝印文件，省去后期标识设计的校对工作；壳体上的定位柱高度、卡扣配合量都按照量产公差要求进行建模，在进行装配干涉检查时可直接验证结构配合的合理性，避免开模后出现装配卡滞或松动的问题。对于结构设计人员来说，拿到这个模型后可直接将其调入整机装配文件中，进行安装位的布局设计、线束走向规划、通风通道的结构匹配，无需从零开始绘制模块外形，大幅缩短项目开发周期；对于设备选型人员来说，可通过模型直观了解模块的安装尺寸、接口位置、通风方向，快速判断该模块是否适配自身设备的内部空间布局，减少选型失误带来的成本损耗。在进行三维建模时，这类外购标准传感模块的模型精度直接影响整机结构设计的准确性，该模型完整还原了实物的所有外部特征与关键安装尺寸，可直接用于工程出图、装配仿真、3D打印样件验证等多个设计环节，无需额外进行尺寸修正。
