CJMCU101光传感器模块结构设计

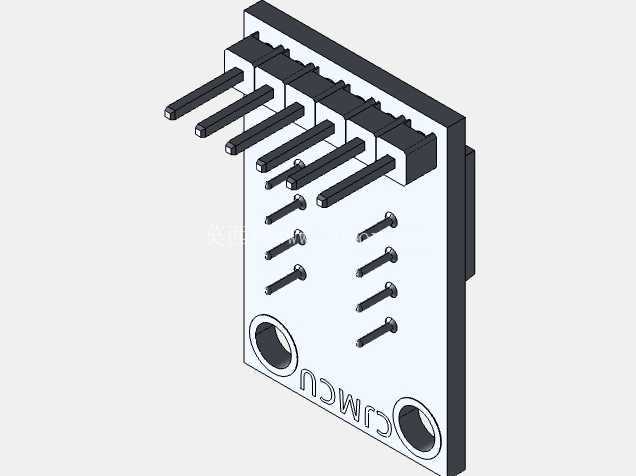

　　在工业光电检测、消费电子外设开发、小型智能设备集成的场景里，这类带直插引脚的光传感模块是结构设计阶段经常需要对接的标准件，很多做设备小型化集成的工程师，在布局PCB安装位、预留传感检测窗口的时候，都需要精准的三维结构来做干涉校验，避免后期打样出现装配卡滞、引脚对位偏差的问题。这个模块的整体外形采用矩形PCB基材设计，板体边缘做了轻微的圆角过渡，避免在批量装配过程中板边毛刺划伤操作人员或者相邻的线束绝缘层，板体上预留的两个圆形安装孔位，是给M2规格的固定螺丝准备的，孔位到板边的距离经过了标准化考量，既不会因为太靠近板边导致安装时PCB开裂，也不会因为太靠内侧占用核心传感元件的布局空间。从引脚布局来看，模块一侧排布了6根直插式排针，排针的间距严格遵循2.54mm的标准直插排针间距，这个尺寸是行业内通用的面包板、洞洞板以及标准接插件的通用间距，不管是做原型验证阶段的手工插接，还是后期批量生产的波峰焊工序，都能适配现有工装，不需要额外定制特殊间距的接插件，排针的伸出长度控制在合理范围，既保证焊接时焊锡能够充分浸润引脚根部，也不会因为引脚过长导致焊接后多余的引脚部分触碰下方的布线层造成短路。

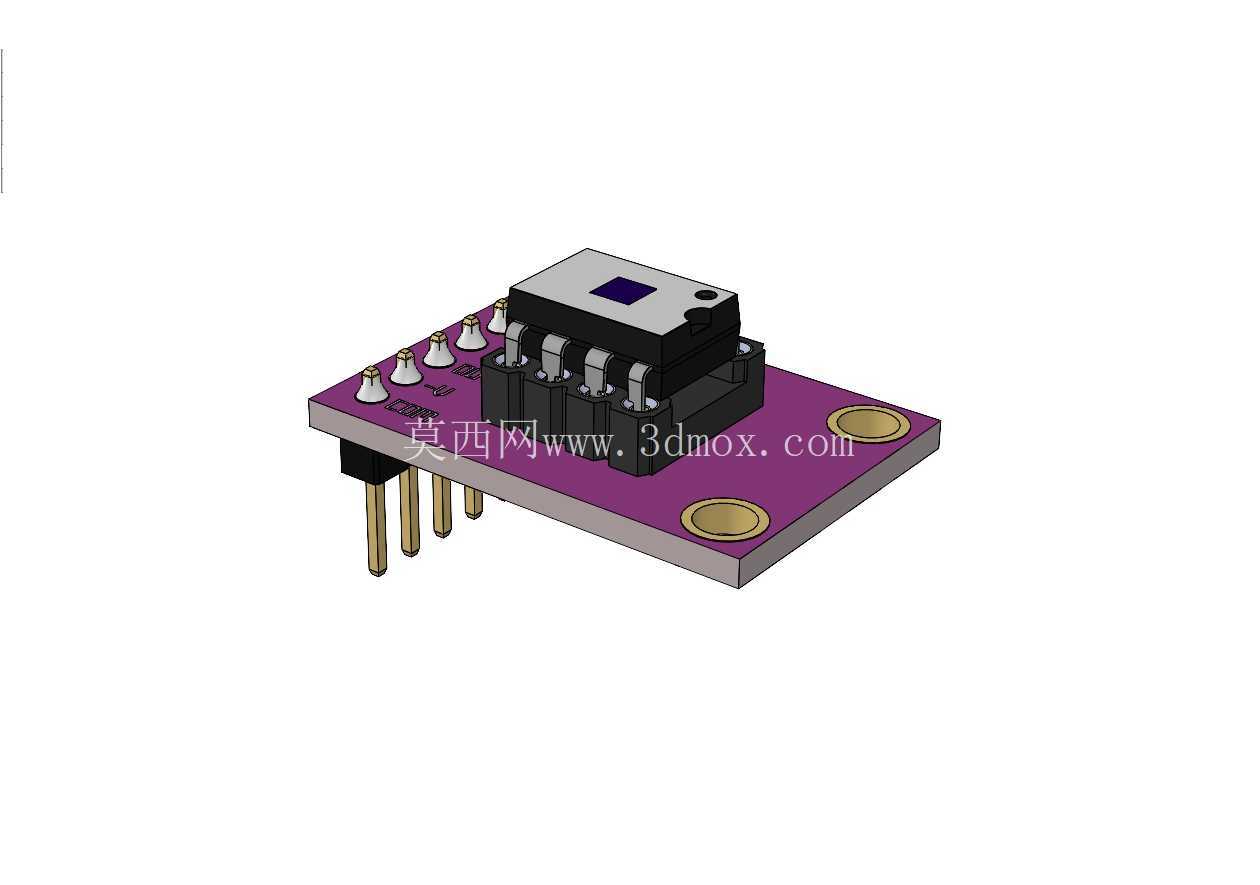

　　模块上的核心传感元件区域做了布局避让，所有的外围阻容元件都排布在传感元件的侧方，不会遮挡光信号的接收路径，板体表面的丝印标识清晰标注了引脚定义对应的位置，在三维结构里还原丝印的位置，能够帮助结构工程师在设计外壳开窗的时候，避开丝印区域同时对准传感核心的位置，避免外壳遮挡检测光路。在实际设备集成的场景中，这类光传感器常被用在小型设备的环境光检测、物体接近检测、转速计数检测的工位上，比如小型传送带的物料到位检测、智能小家电的开盖检测、桌面小型设备的人体接近触发，因为模块本身的体积小巧，不需要额外设计复杂的安装支架，直接通过两个安装孔固定在设备的内部支架上，或者直接插接在主控板的排座上就能使用。

　　设计这个三维结构的时候，重点还原了排针的倒角细节、安装孔的沉头空间、板体的厚度参数，还有板载元件的高度差，因为很多工程师在做堆叠式PCB设计的时候，需要知道这个模块插接到主控板之后，最高的元件距离主控板的高度是多少，预留足够的层间间隙，避免上下板的元件互相挤压造成损坏。另外模块侧面的结构细节也做了还原，包括板边的工艺倒角、排针基座的卡扣结构，这些细节在做装配仿真的时候非常关键，比如当模块需要从侧边插入设备内部的插槽时，排针基座的突出部分会不会和插槽的导向筋产生干涉，板边的倒角能不能顺利导入安装位，都需要通过精准的三维模型来提前验证。

　　从安装边界来看，模块的整体宽度、长度以及排针伸出后的总高度，都控制在小型嵌入式设备的常用安装尺寸范围内，不需要为了适配这个模块额外扩大设备的内部腔体，对于做紧凑型设备设计的工程师来说，这类标准化尺寸的传感模块能够大幅缩短结构设计的周期，不需要从零开始绘制每个元件的细节，直接调用精准的三维模型就能完成整体布局。在做布线设计的时候，模型里还原的引脚位置能够帮助硬件工程师精准对应走线的过孔位置，避免出现引脚和过孔错位的问题，同时板上元件的高度数据也能帮助结构工程师判断是否需要在外壳对应位置做凸台避让，或者设计加强筋来固定模块的位置，避免设备在运输或者使用过程中受到震动导致引脚脱焊。
