法兰安装式三线十安培导电滑环结构

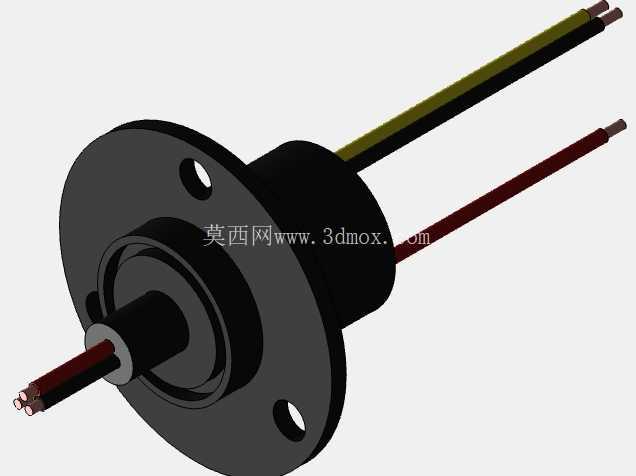

　　滑环的转子端为轴式结构，可与设备的旋转轴系同轴配合，随转动端同步旋转，定子端的出线与转子端的出线分别对应静止侧和旋转侧的接线，三路导线分别对应三个独立的导电环道，环道与电刷之间采用弹性接触结构，保证旋转过程中接触电阻稳定，不会因为转速波动或者轻微振动出现断电、接触不良的问题。设计时首先考虑的是安装边界的适配性，法兰盘的外径尺寸适配多数小型设备的安装空间，整体轴向长度紧凑，不会过多占用旋转轴系的轴向安装空间，出线端采用带护套的多股导线，导线的线径匹配10A的载流要求，绝缘层耐温等级适配常规工业设备的工作温度范围，避免长时间通电过热导致绝缘失效。在需要持续旋转同时传输功率电信号的设备结构里，导电滑环是解决绕线问题的核心部件，这款三线10A规格的滑环，主要面向中小功率的旋转导电场景，常见于小型转台、自动化旋转工位、云台设备、小型旋转执行机构这类需要3路电流传输、单路额定承载10A电流的工况中。从结构设计来看，这款滑环采用法兰盘安装形式，法兰端设置两个对称的安装通孔，可通过螺栓直接固定在设备的静止端机架上，安装时需要注意法兰贴合面的平面度，避免安装应力导致内部轴承卡滞，影响旋转顺滑度。

　　从功能特性上，这款滑环的核心作用是在360度无限制连续旋转的状态下，稳定传输三路额定10A的电流，不需要担心导线因为反复旋转出现扭折、断线的问题，相比普通的导线直接连接，滑环的结构可以大幅提升旋转部件的供电可靠性，减少因为导线缠绕导致的设备故障。在实际选型应用中，需要注意匹配设备的实际工作转速，这类小型滑环通常适配中低转速的旋转工况，过高的转速会加快电刷和环道的磨损，缩短使用寿命，同时接线时需要注意每一路导线的对应关系，避免接错线序导致设备功能异常。

　　结构建模过程中，需要重点保证法兰安装孔的位置度、转子轴的同轴度，这两个形位公差直接影响滑环安装后的旋转精度，如果同轴度偏差过大，会导致电刷与环道的接触压力不均匀，局部磨损加快，甚至出现环道与电刷脱离的情况。另外，滑环的外壳采用绝缘高强度材质，既可以保证内部导电部件与外部安装结构之间的绝缘性能，也能抵御一定的外力冲击，避免日常安装、维护过程中损坏内部结构。出线位置的护套做了防弯折处理，减少导线与滑环本体连接处的应力集中，避免导线在设备振动过程中从根部断裂。在旋转阻尼的设计上，内部的阻尼力矩控制在较小的范围，不会给设备的旋转轴系带来额外的过大负载，保证驱动端可以顺畅带动旋转部件转动，不会因为滑环的阻尼过大导致驱动电机过载。

　　对于结构设计人员来说，在做设备布局时，需要预留出滑环的安装空间，同时要考虑导线的弯曲半径，避免出线位置过度弯折影响导线寿命，还要注意滑环的安装方向，保证定子与转子分别对应设备的静止和旋转部分，不能装反，否则会导致滑环无法正常工作，甚至扯断内部导线。这类小电流多通路的滑环，在民用小型旋转设备、轻工业自动化设备里应用非常广泛，相比大电流的工业滑环，它的体积更小，安装更便捷，成本也更可控，适合批量应用在对安装空间有严格要求的小型旋转机构中。建模时还原了滑环的法兰安装结构、本体外形、两端出线的细节，所有安装尺寸都按照实际产品的安装边界做了还原，可以直接导入设备装配体中做干涉检查、安装布局验证，不需要再额外测绘外形尺寸，能有效缩短结构设计阶段的选型验证周期。
