力士乐博世U型气缸连接接头结构

在气动执行机构的安装布局中，U型夹接头是连接气缸活塞杆与被驱动负载的核心铰接部件，这类部件直接决定了动力传递的可靠性与铰接自由度的补偿能力，尤其在大缸径长行程气缸的应用场景下，接头的承载能力、安装适配性直接影响整套气动系统的运行稳定性。本次涉及的U型接头适配力士乐CDH1、CGH1、CSH1系列160mm活塞直径气缸，以及CDH3、CGH3、CSH3系列140mm活塞直径气缸，是博世力士乐标准气缸的配套铰接连接件。

从实际工况应用来看，这类U型接头主要用在气缸输出端需要小角度摆动补偿的安装场景，比如自动化生产线的工件顶升机构、物流输送线的挡停摆臂、工程设备的气动执行铰接点，这类场景下气缸活塞杆做直线往复运动时，被驱动件会绕铰接点产生小幅角度偏转，如果采用刚性直连结构，会在活塞杆上产生附加径向载荷，长期运行会导致活塞杆密封件偏磨、导向带异常损耗，甚至出现活塞杆弯曲变形的故障，而U型夹通过铰接销的间隙配合，能够补偿安装过程中的同轴度误差，同时吸收运行过程中负载端的角度偏移，避免附加载荷传递到气缸本体。

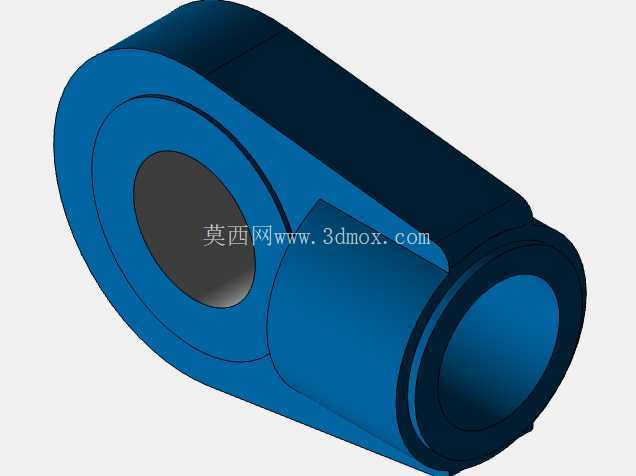

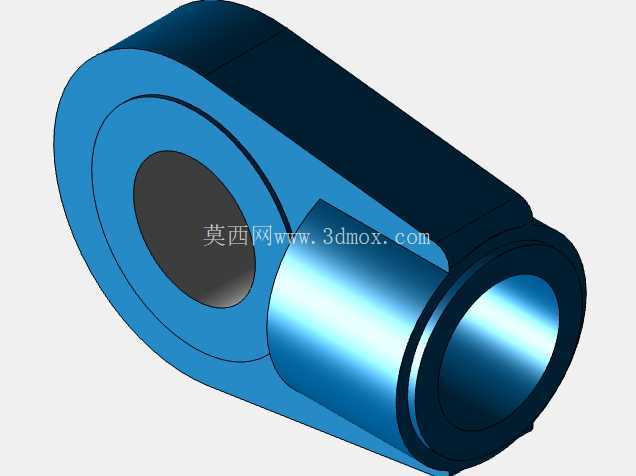

在功能设计层面，该U型接头采用整体锻造结构，主体为单耳U型叉体加内螺纹连接端的结构形式，叉体端设置同轴销孔，用于穿装铰接销与负载端的连接耳座配合，内螺纹端直接旋合在气缸活塞杆的外螺纹段上。设计过程中需要重点考量几个核心维度：首先是螺纹连接的防松可靠性，U型夹旋入活塞杆后必须牢固锁紧在活塞杆肩部，因此内螺纹段的长度设计为80mm规格M80×2细牙螺纹，旋入长度达到80mm，足够的螺纹啮合长度可以保证大推力负载下螺纹不会出现滑牙失效，细牙螺纹的自锁特性也能提升连接的抗松动能力；其次是铰接部位的承载能力，叉体的销孔间距、壁厚都经过额定载荷校核，额定静态载荷可达670kNm，允许的工作载荷为241.2kN，能够匹配大缸径气缸满压输出时的最大推力，避免在冲击负载下出现叉体张开、销孔变形的问题；再者是铰接自由度的控制，销孔与铰接销采用间隙配合，既保证摆动过程无卡滞，又不会因为间隙过大导致连接部位出现冲击异响。

从安装边界与尺寸配合来看，该U型接头的总长度为265mm，整体重量约12.2kg，安装时需要先将接头旋入活塞杆外螺纹段，直至接头端面完全贴合活塞杆的轴肩位置，避免螺纹段留有间隙导致受力不均，之后再将负载端的连接耳插入U型叉的开口内，对齐销孔后穿装铰接销，完成轴向定位后加装开口销或者轴端挡圈防止铰接销脱出。需要注意的是，安装过程中要保证U型叉的开口方向与负载摆动的平面一致，避免铰接销承受额外的扭转力矩，日常维护时需要定期检查铰接销的润滑情况以及螺纹连接的锁紧状态，防止长期往复运动下出现连接松动。

在结构建模过程中，这类标准配套接头需要严格匹配原厂的尺寸公差，尤其是内螺纹的公差带、销孔的同轴度、U型叉的开口宽度，这些尺寸如果出现偏差，会导致现场安装时出现无法旋合、销孔错位、铰接卡滞的问题。建模时需要先确定接头的整体回转基准，也就是内螺纹的轴线，以此为基准设计叉体的对称平面，保证销孔轴线与螺纹轴线垂直且相交，避免出现位置度偏差；叉体的外轮廓采用圆弧过渡，减少应力集中的同时也能避免安装过程中尖锐边角划伤操作人员；内螺纹段的外圆做了等直径设计，方便安装时使用扳手夹持拧紧，不会因为外形不规则导致夹持打滑。

这类U型接头作为气缸安装的标准附件，看似结构简单，实则直接关系到气动系统的运行寿命，很多现场故障都是因为接头选型不匹配、安装不到位导致的气缸过早损坏，因此在选型时不仅要核对螺纹规格，还要确认接头的额定载荷是否匹配气缸的最大输出力，安装时严格按照工艺要求锁紧到位，才能保证整套机构长期稳定运行。
