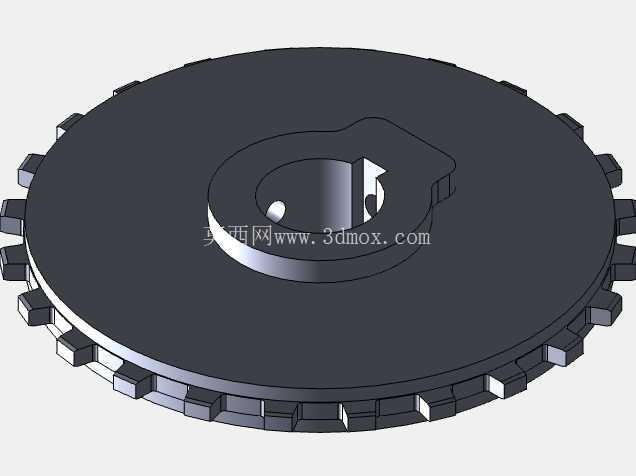

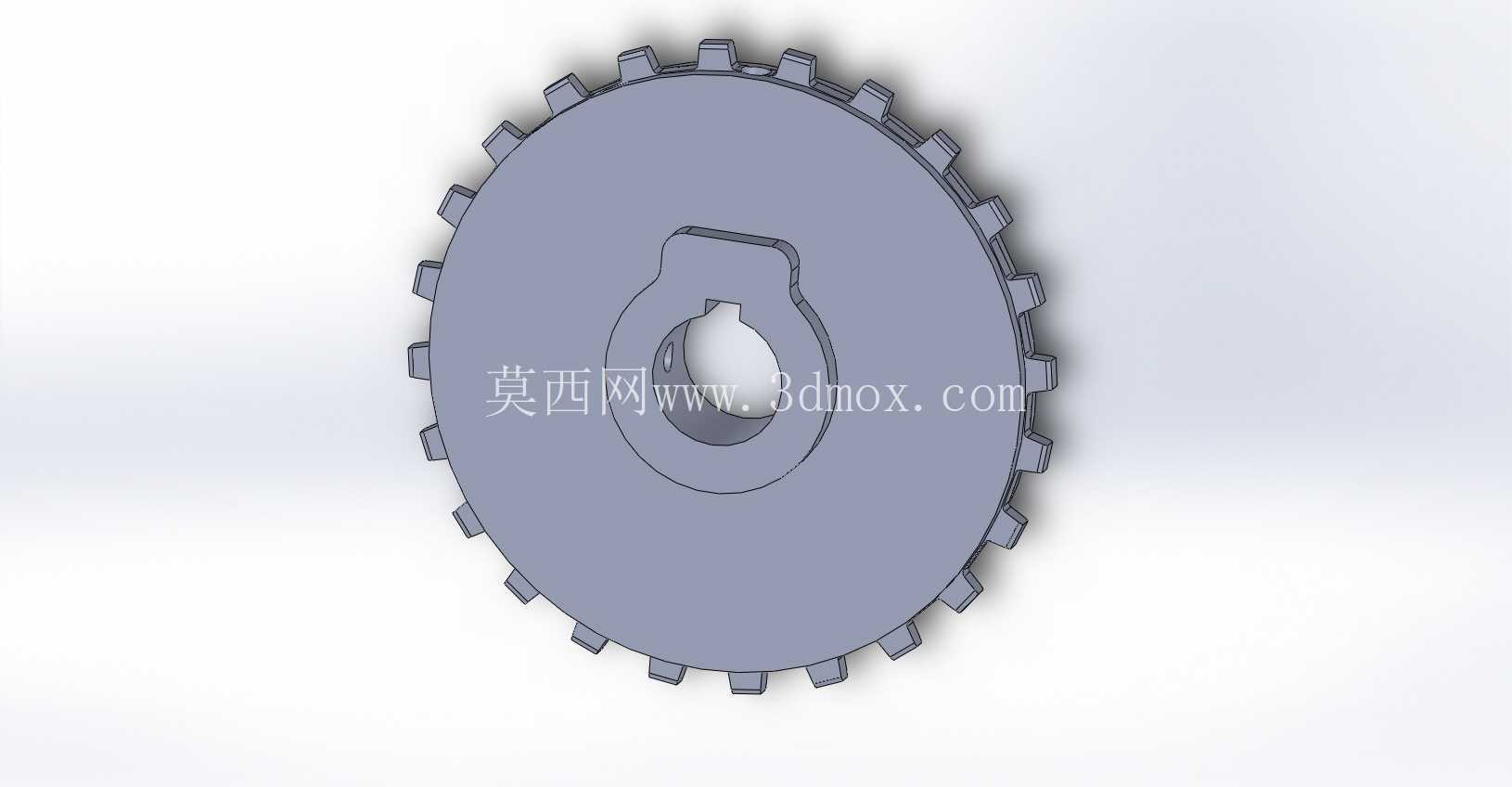

24齿输送链轮结构设计

链传动作为工业场景中长距离重载传动的主流方案之一，链轮的齿形精度、安装适配性直接决定整套输送系统的运行稳定性与维护周期，这款24齿输送链轮的设计完全围绕常规平顶输送链的啮合需求展开，没有冗余的装饰性结构，所有几何特征都服务于传动可靠性与安装便捷性。

从实际应用场景来看，这类链轮普遍用在各类箱式输送线、板链提升设备、自动化物料分拣线的动力端与张紧端，相比同模数的齿轮传动，链轮搭配输送链的形式不需要严格的中心距公差控制，在车间多尘、有少量切削液飞溅的工况下也能保持稳定传动，不会像同步带那样出现跳齿、带体磨损掉屑的问题，尤其适合输送段长度超过3米、输送负载单点位超过50kg的连续作业场景。

齿部设计上，24齿的齿数选择平衡了传动平稳性与链轮外径尺寸，齿数过少会导致链节啮入时的冲击载荷增大，加速链销与套筒的磨损，齿数过多则会在相同节距下放大链轮外径，挤占设备内部的安装空间，同时链条磨损后容易出现跳齿脱链的问题。齿形采用三圆弧一直线的标准滚子链齿廓，齿侧间隙控制在合理范围，既保证链节能顺畅啮入啮出，不会出现卡滞咬链的情况，也不会因为间隙过大导致传动过程中产生明显的冲击噪音。齿顶做了小倒角处理，避免安装对位时齿顶刮伤链节表面，也能减少链轮运转过程中与链板侧边的摩擦损耗。

安装结构部分，中心的键槽采用普通平键适配设计，键槽的位置与齿位做了相位对正，方便安装时调整传动相位，保证多链轮传动时的链节同步性。中心孔的公差按照过渡配合设计，既可以保证与传动轴的同轴度，减少运转时的径向跳动，也不会因为过盈量过大导致装配拆卸困难，日常维护更换时不需要使用大型拉马就能完成拆装。轮毂部分的厚度经过载荷校核，能够承受额定扭矩下的剪切力，不会出现轮毂开裂、键槽崩边的问题，轮毂端面与齿盘端面的垂直度公差控制在机械加工常规精度范围内，避免安装后链轮偏摆导致链条单侧磨损。

尺寸边界方面，这款链轮的齿顶圆直径适配标准节距的输送链，安装时需要保证传动轴中心距的可调范围不小于两个链节长度，方便后期张紧调整；轴向宽度上，齿面宽度比配套链板的内宽大2-3mm，允许链条在运转过程中有少量的轴向窜动，不会因为机架的轻微焊接变形导致链板与齿侧发生硬摩擦。链轮的减重设计没有采用大面积镂空的形式，而是在保证整体结构强度的前提下，在齿盘与轮毂的过渡位置做了均匀的壁厚控制，既减少了链轮自身的转动惯量，降低电机启动时的瞬时载荷，也避免了镂空位置容易积留物料碎屑、清理困难的问题，适合用在有少量粉尘、颗粒物料掉落的输送场景。

实际选型使用时，需要注意链轮的安装端面与传动轴的垂直度，安装完成后手动盘车检查链节与每个齿的啮合情况，确保没有卡滞点；张紧度调整以链条松边有10-20mm的下垂量为宜，过紧会加速链销与链轮齿面的磨损，过松则容易在启动、急停时出现跳齿。日常维护中不需要对齿面做特殊的润滑处理，配套的输送链定期加注润滑脂即可，链轮本身的材质如果采用45号钢调质处理，正常工况下使用寿命可以达到2年以上，比工程塑料材质的链轮承载能力高3倍以上，适合重载连续作业的生产场景。
