物联网智能植物监控灌溉装置结构设计

这套集成化的植物生长监测与灌溉执行装置，主要面向家庭阳台种植、小型温室育苗、办公区绿植运维等场景，解决传统人工浇灌依赖经验、无法实时掌握植物根际环境参数的痛点，整套硬件通过单块激光切割成型的安装底座完成所有部件的定位固定，无需额外设计复杂的拼接机架，大幅降低小批量制作的加工难度与装配成本。

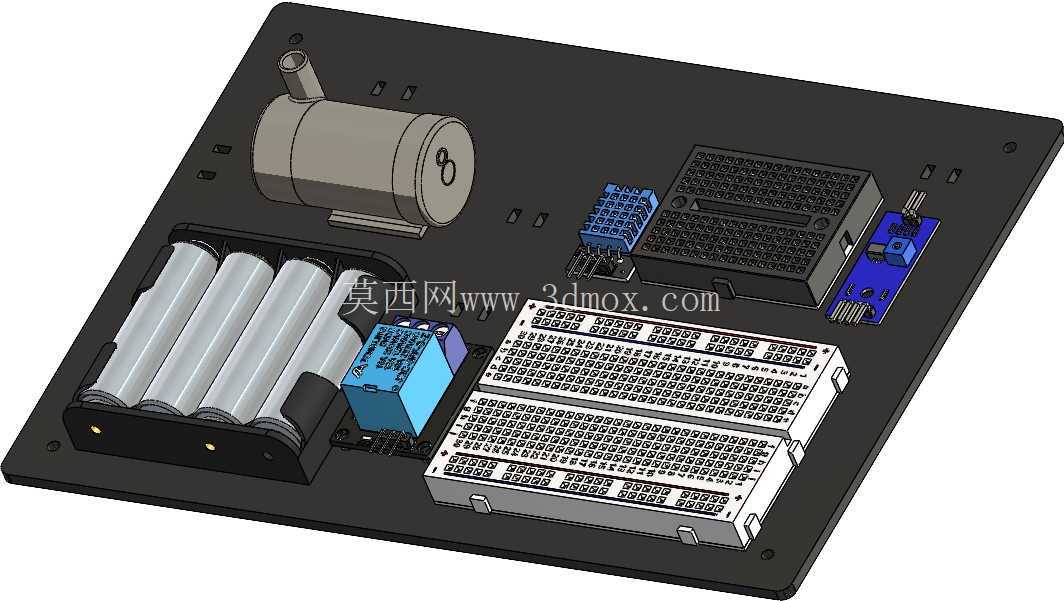

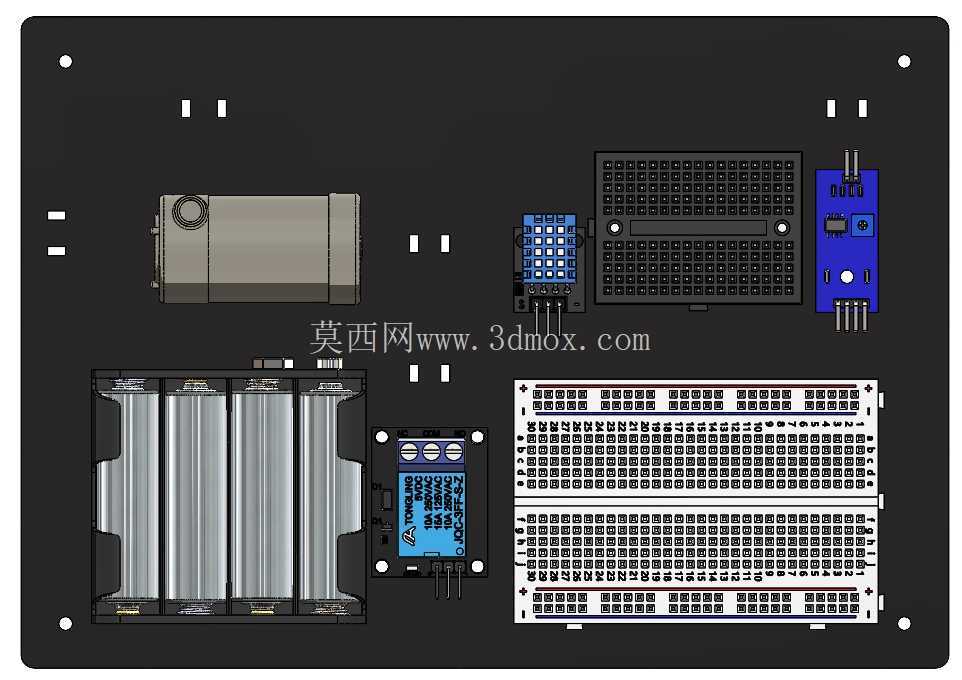

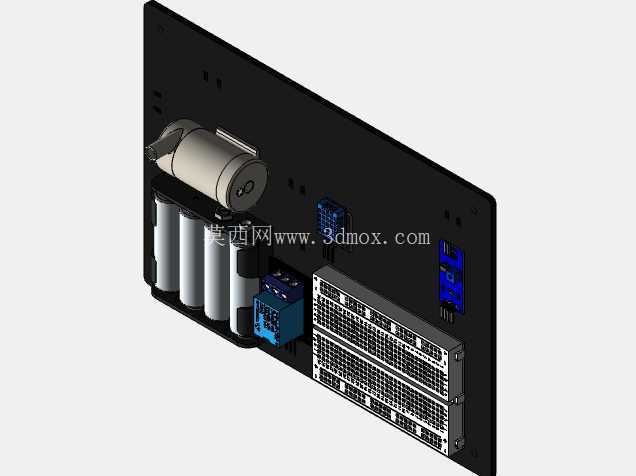

从功能实现逻辑来看，装置可同步采集空气温湿度、土壤含水率、储水水位三类核心参数，采集数据可上传至云端存储，既支持按照预设的土壤湿度阈值自动启动直流水泵完成灌溉作业，也可通过移动端远程手动触发灌溉动作，适配不同植物的差异化养护需求。设计过程中优先梳理了所有外接组件的安装定位关系：4节AA规格的电池座与配套电池模型布置在底座左侧区域，紧邻电池座的位置预留了继电器模块的安装位，缩短大电流供电回路的走线长度，减少线路压降对水泵启动的影响；半尺寸面包板固定在底座中部靠右的区域，面包板周边预留了不少于8mm的操作间隙，方便后期进行杜邦线插接与线路调整，避免元件排布过密导致的接线操作困难。

核心传感部件的安装位置经过多轮调整：土壤湿度传感器的接线端延伸至底座外侧，方便后期将探测端插入种植基质内，避免传感器主体长期处于高湿环境导致电路腐蚀；DHT11温湿度传感模块布置在底座上部的通风区域，远离电池与继电器这类工作时会产生微量热量的部件，减少热源对温度采集精度的干扰；单通道5V继电器模块的控制端与面包板的IO输出端直连，输出端串联在水泵供电回路中，通过小电流信号控制水泵的通断，避免控制回路直接驱动大电流负载导致的器件损坏。小型直流水泵模型布置在电池座同侧的边角位置，水泵进水端预留了外接水管的安装空间，出水端的管路走向沿底座边缘排布，不遮挡其他元件的操作空间。

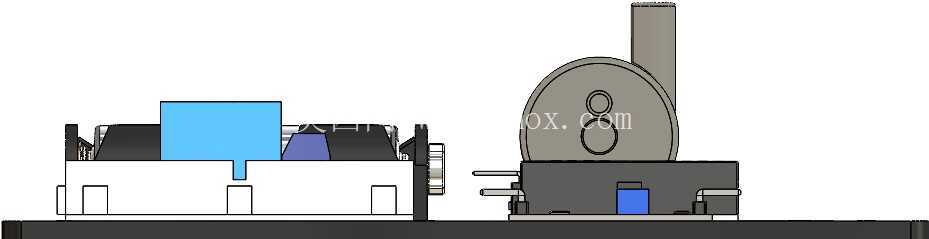

安装边界与尺寸适配方面，整套装置的所有元件均布置在矩形安装底座的投影范围内，底座边缘预留了直径3.2mm的安装孔位，可通过M3螺丝直接固定在墙面、种植架侧壁或者防水外壳内部，底座上所有元件的最高凸起高度不超过65mm，适配常规的小型塑料防水外壳安装尺寸，无需额外定制加高外壳。元件之间的走线通道宽度统一预留为5mm，可容纳最多6根杜邦线同时排布，避免线路挤压导致的绝缘层破损；所有需要人工操作的部件，包括面包板的接线区、继电器的状态指示灯、传感器的校准按键，均朝向操作侧布置，后期调试时无需翻转整个装置即可完成所有参数调整与状态查看。

设计过程中也充分考虑了不同使用者的二次改装需求，面包板区域预留了约30%的冗余插接空间，使用者可根据自身需求额外增加光照传感器、PH值检测模块等扩展部件，无需重新加工安装底座；水泵的供电回路预留了外接电源的接线触点，既可以使用内置电池供电，也可外接5V直流电源实现长期不间断运行，适配不同使用场景的供电条件。整套结构的装配逻辑遵循从低到高的排布原则，先固定底座上的低矮元件如电池座、继电器模块，再安装高度较高的面包板与水泵，装配过程中不会出现已安装部件遮挡后续安装操作的问题，单个操作人员即可在15分钟内完成所有硬件的组装与接线，无需专用的装配工装。
