应变式称重传感器安装支撑座结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201490
  • 应变式称重传感器安装支撑座结构
  • 应变式称重传感器安装支撑座结构

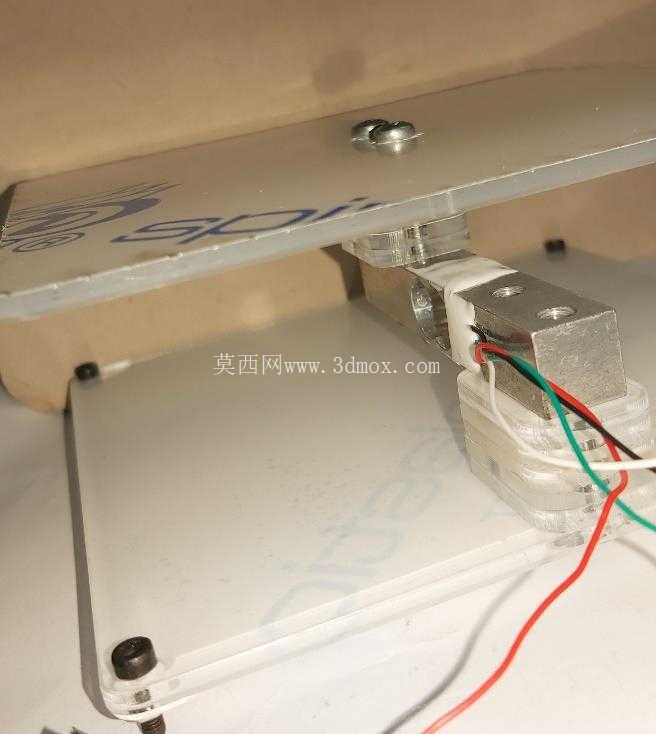

在工业称重计量、产线在线检重、仓储物流称重分拣这类场景里,称重传感器的安装支撑结构直接决定了测量精度与长期运行稳定性,很多现场出现的测量漂移、受力偏载、动态称重误差超差问题,追根溯源都和安装基座的结构设计不合理、安装边界考虑不足有直接关系。这套支撑结构针对应变式称重传感器的测量特性做了适配,整体采用上下分层安装板搭配垫片组件的结构形式,所有结构型材均适配激光切割加工工艺,不需要额外开模,小批量试制阶段就能快速落地加工,加工完成后仅需简单的螺栓连接即可完成总装,不需要复杂的焊接工装定位,装配效率较高。

从受力传递路径来看,上层安装板负责对接外部待称重的载具、输送段或者工装台面,所有加载在台面上的载荷会通过上层板均匀分散到各个连接点位,避免单点受力导致传感器承受额外的偏载力矩;下层安装板则负责和设备主框架、地面基础或者固定机架做刚性连接,安装点位预留了足够的调节余量,现场安装时可以根据基础的平面度误差做微调,保证整个支撑结构的水平度控制在传感器允许的安装公差范围内。中间的垫片部件不是普通的平垫,而是根据不同量程传感器的受力形变范围做了厚度匹配,既可以补偿加工件的平面度误差,又能在传感器受载形变时避免结构件之间出现硬干涉,保证应变片的形变完全来自被测载荷,不会被额外的结构约束力抵消测量信号。

设计时特意将所有激光切割型材的连接孔位做了同轴度公差约束,避免装配时出现螺栓别劲的问题,要知道应变式称重传感器的分辨力通常能达到满量程的万分之几,哪怕是螺栓装配带来的几十牛的内应力,都会导致零点漂移,直接影响小量程段的测量准确性。结构里预留的传感器安装位,适配常规的平行梁式、剪切梁式应变称重传感器,安装孔的中心距、螺栓规格都做了通用化设计,不需要针对不同品牌的同量程传感器重新加工安装板,现场替换维护时不需要拆解整个支撑结构,仅需松开传感器的固定螺栓即可完成更换。

考虑到工业现场的复杂工况,整个支撑结构的型材选型都做了刚性校核,在额定满载荷加载时,安装板的最大形变量控制在0.1mm以内,不会因为结构自身的形变叠加到传感器的测量形变里,保证测量值的真实性。上下安装板之间的连接导柱做了垂直度约束,避免受载时出现侧向力,侧向力是应变式称重传感器的主要损伤来源之一,长期承受侧向力不仅会导致测量误差增大,还会让传感器的应变片出现不可逆的疲劳损伤,大幅缩短使用寿命。结构里还预留了线缆走线的固定点位,传感器的信号线缆可以沿着型材内侧的走线空间布置,避免现场运行时线缆被剐蹭、拉扯,同时也能减少动力线缆对微弱称重信号的电磁干扰。

在安装边界上,这套结构的底部安装孔位采用对称布局,不管是集成到皮带输送机的检重段、自动化仓储的称重台,还是小量程的平台秤、料斗称重支撑,都可以直接对接常见的工业铝型材框架或者方管焊接机架,不需要额外做过渡转接板。上层安装板的台面固定孔采用矩阵式排布,可以适配不同尺寸的台面安装需求,小到几十厘米见方的静态检重台,大到一两米宽的动态分拣段,都可以通过拼接或者直接固定的方式完成集成。结构里包含的参考传感器模型,是用来做装配干涉检查的,设计时可以直接在三维环境里模拟传感器满量程形变时的位移范围,核对周围结构件是否会预留足够的形变间隙,避免实际装配后出现结构顶死、传感器无法正常形变的问题。

很多工程师在做称重结构设计时,往往只关注传感器本身的精度参数,忽略了安装支撑结构的刚性、装配应力、受力路径的影响,最后哪怕选用了高精度的传感器,整体测量精度也达不到设计要求。这套结构从加工工艺、装配公差、受力传递、现场维护多个维度做了平衡,既没有过度设计导致成本浪费,也没有因为刚性不足、公差预留不够影响测量性能,对于需要快速搭建应变式称重测量装置的结构工程师来说,能直接复用大部分结构细节,减少重复设计的工作量,也能避开很多现场安装调试时容易踩的结构问题。
