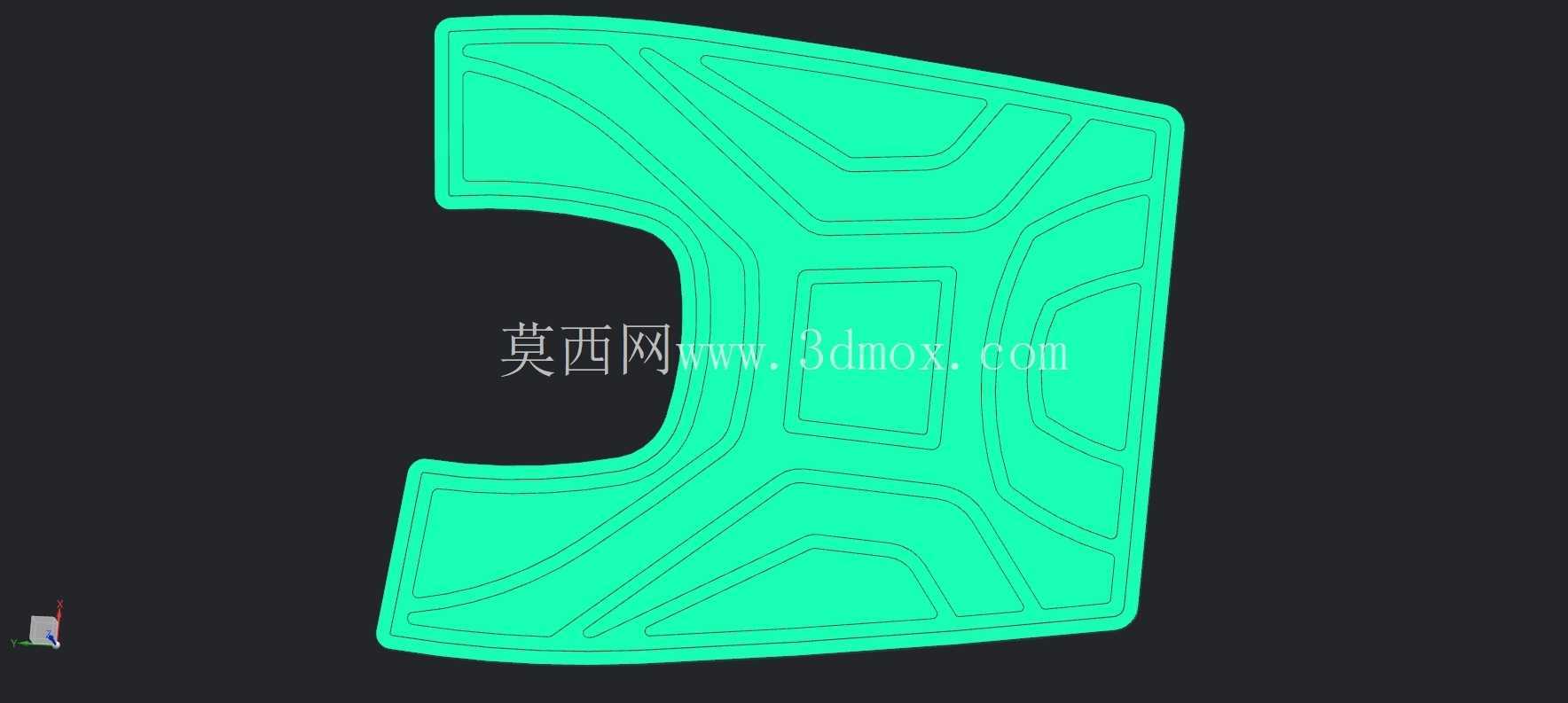

奥拉马特压铸模具结构三维设计

这套压铸成型模具的结构设计，完全围绕高压铸造工况下的金属液充型逻辑展开，首先要考虑的就是实际生产中熔融金属高速射入型腔时的流态稳定性，避免出现卷气、冷隔这类压铸常见缺陷。从结构布局来看，模架采用标准三板式排布，定模侧固定浇口套与压铸机压射室对接，对接面的同轴度公差控制在0.02mm以内，保证压射冲头推送金属液时不会出现偏磨漏液的问题。动模侧设置的型芯组件采用镶拼式结构，拆分逻辑完全贴合奥拉马特对应压铸件的复杂曲面轮廓，易损的成型镶件单独采用耐热模具钢制作，通过定位销与模架本体连接，生产中出现磨损或烧蚀时可以快速更换，不需要整体报废模架，能有效降低批量生产的维护成本。

浇注系统的设计是这套模具的核心部分，横浇道采用梯形截面，截面面积从直浇道向内浇口方向逐步收窄，保证金属液在充型过程中始终保持稳定的层流状态，内浇口的开设位置选在压铸件壁厚最大的区域，让金属液从厚壁处向薄壁处顺序填充，避免薄壁处提前冷凝导致充型不全。溢流槽与排气槽的排布完全对应型腔内部的气体聚集点位，在金属液最后填充的几个死角位置都设置了足够容量的溢流槽，能将混有气体、氧化夹杂的冷金属导入溢流槽内，保证最终成型的压铸件内部组织致密，不会出现气孔、夹渣等影响零件强度的缺陷。冷却水路的排布紧贴成型镶件的背面，距离型腔表面的距离控制在12-15mm之间，水路直径选用8mm标准规格，进出水口采用快插接头结构，适配压铸机配套的模温机管路，生产中可以通过调整冷却水流量将模具温度稳定在220-280℃区间，避免模具温度波动导致压铸件出现变形、裂纹问题，同时也能缩短单件生产的冷却周期，提升整体生产效率。

顶出机构采用推杆与推板结合的复合顶出方式，对于压铸件上包紧力较大的型芯部位，设置对应的环形推板，其余平面区域均匀布置圆形推杆，推杆的排布位置避开压铸件的外观面与装配配合面，顶出行程根据压铸件的脱模斜度计算确定，保证顶出过程中压铸件受力均匀，不会出现顶白、顶穿甚至变形的问题。导柱导套采用带自润滑衬套的标准件，合模时的导向精度可以保证定动模的型腔错位量控制在0.03mm以内，满足压铸件的尺寸公差要求。这套模具的安装边界完全适配常用的280吨卧式冷室压铸机，模架的长宽尺寸为450mm×500mm，合模厚度范围在280-350mm之间，压射中心与压铸机压射室的中心高度完全匹配，安装时只需要调整压铸机的动模座板行程就可以直接适配，不需要额外制作转接模板。在实际生产场景中，这套模具主要用于生产对应结构的铝合金压铸件，这类压铸件多用于通用机械的小型结构连接件，成型后的零件只需要去除浇口、飞边，经过简单的抛丸处理就可以直接进入装配工序，不需要额外的机加工修整，能大幅缩短零件的生产周期，降低整体制造成本。设计过程中还充分考虑了模具的使用寿命，所有与金属液直接接触的成型部件都做了氮化处理，表面硬度达到HRC55以上，可以承受数万模次的高压金属液冲刷，减少生产过程中的模具维护频次。
