DIN6139标准法兰式湿度测试腔体结构

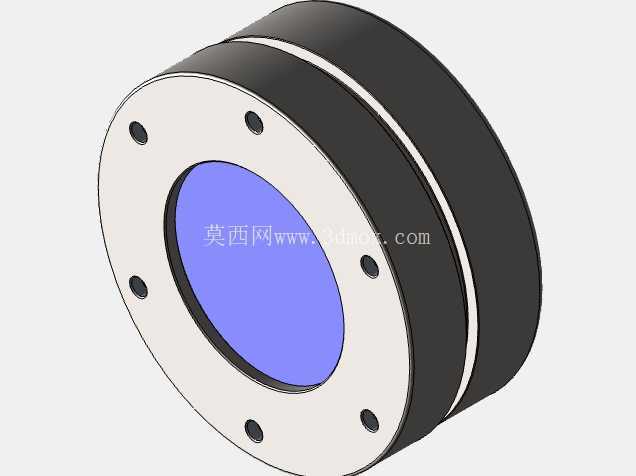

　　在环境可靠性检测领域，这类带标准法兰接口的湿度测试腔体，是搭建气体环境模拟试验台的核心功能部件，日常会被集成到各类材料耐候性测试、电子元器件环境适应性验证、包装件储运环境模拟的试验系统中，用来在封闭腔体内构建可控的温湿度、特定气体氛围环境，完成试样在预设环境参数下的性能衰减、密封可靠性、材料形变等指标的验证工作。从结构设计逻辑来看，整个腔体采用短圆柱筒身搭配双侧法兰的结构形式，前端法兰面均匀分布6个安装通孔，孔位排布完全遵循DIN6139标准的安装接口规范，能够直接和同标准规格的试验舱观察窗、传感器安装座、试样夹持工装实现无缝对接，不需要额外加工转接法兰，能大幅缩减试验台搭建的装配周期。

　　筒身采用双层壁结构设计，中间预留的空腔可通入循环恒温介质，保证腔体内各个区域的温度偏差控制在允许范围内，避免靠近筒壁位置出现凝露、局部温湿度不均的问题，影响测试结果的准确性。前端法兰中心预留的透明视窗采用耐潮耐腐的光学材质，既可以在试验过程中直接观察腔体内试样的状态变化，也能配合外部图像采集设备完成全程试验记录，视窗和法兰基体之间采用嵌入式密封结构，密封槽的深度和宽度经过反复校核，配合O型密封圈能在正负压力差环境下都保持可靠密封，不会出现气体泄漏导致腔体内湿度参数波动的问题。

　　从安装边界来看，整个腔体的轴向长度控制在适配常规试验台架安装空间的范围内，筒身外径和前端法兰外径的差值预留了足够的紧固件操作空间，现场安装时不需要额外拆卸周边部件就能完成螺栓的紧固操作；筒身侧面预留的标准接口可用来接入湿度传感器、温度传感器、气体管路、泄压阀等附属部件，接口位置避开了法兰安装的螺栓操作区域，不会出现装配干涉的问题。在实际使用场景中，这类测试腔体既可以单独作为小型试验舱使用，完成小尺寸电子元件、密封件、涂层试样的快速环境测试，也可以作为大型环境试验箱的功能扩展模块，对接在主试验舱的侧壁上，用来安装特殊检测传感器或者完成局部特殊环境的构建。

　　设计过程中针对腔体内部的流场做了优化，筒壁的过渡位置全部采用圆角处理，避免出现气流死角导致局部湿度偏高或者偏低，配合外接的气体循环管路，能让腔体内的湿度均匀性满足高精度测试的要求。法兰端面的平面度和粗糙度严格按照密封配合的要求加工，即使多次拆装重复定位，也能保证密封性能稳定，不会因为端面划伤出现泄漏问题。考虑到不同测试场景的需求，腔体的材质选型预留了适配空间，针对有腐蚀性气体的测试场景可选用不锈钢材质，针对常规温湿度测试场景可选用铝合金材质做表面阳极氧化处理，在保证结构强度的前提下控制整体重量，方便台架上的安装调整。整个结构没有多余的复杂构件，所有可拆卸部件都采用标准紧固件连接，日常维护时只需要定期检查密封圈的老化状态、清洁视窗表面即可，不需要复杂的专用工具，能降低设备长期使用的维护成本。在三维建模过程中，所有配合尺寸都严格遵循对应的标准规范，安装孔的位置度、密封槽的尺寸公差、法兰端面的形位公差都在模型里做了明确标注，后续出工程图或者做装配仿真时可以直接调用相关参数，不需要二次核对标准尺寸，能减少设计阶段的重复工作量。
