梯形螺纹连接销块压铸模具组件

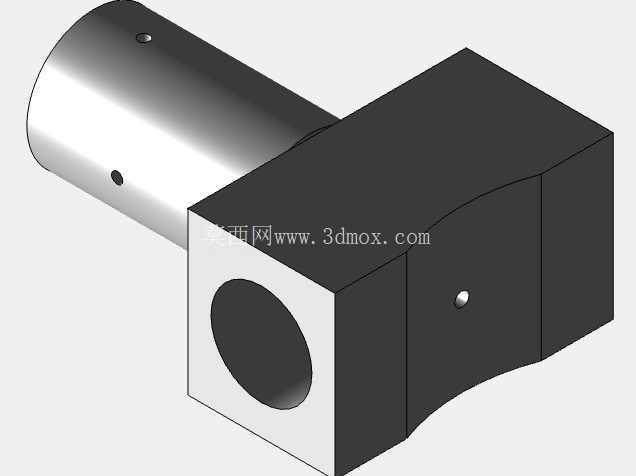

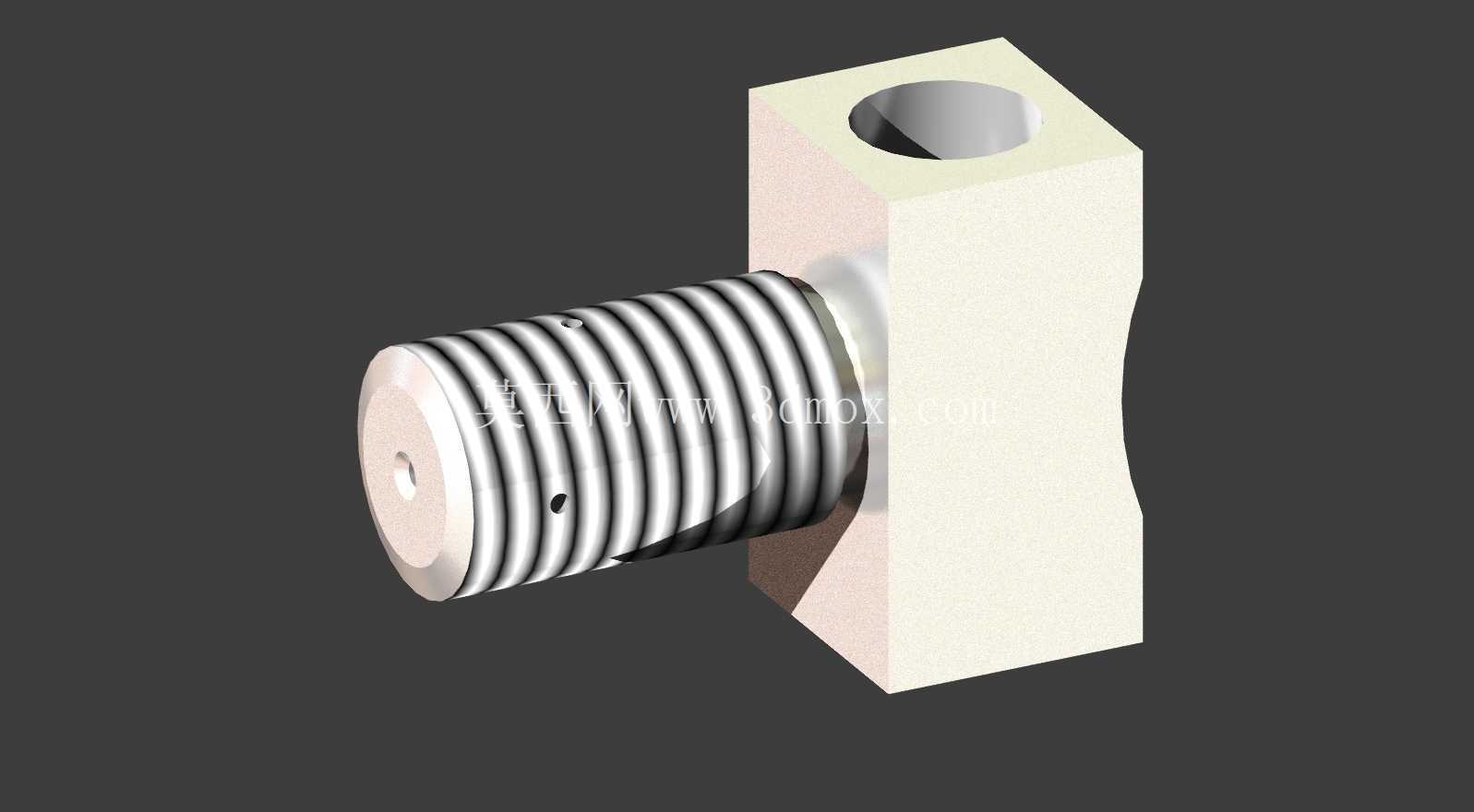

　　这套带梯形螺纹的销接结构件，主要应用在大载荷工装夹具、重型输送线张紧机构、压铸模具辅助定位模块这类需要频繁拆装且承载轴向推力的场景里，区别于普通圆柱销靠过盈配合固定的方式，梯形螺纹副的自锁特性加上方块基座的限位面，能在承受交变冲击载荷的时候不会出现松脱移位的问题。很多现场做设备改造的工程师都遇到过普通销钉拆卸困难、受振脱出的问题，TR60规格的梯形螺纹本身牙型角30度，牙根强度比普通三角螺纹高40%左右，搭配侧面的方块基座，安装的时候不需要额外加工定位键槽，直接靠基座的两个垂直平面贴紧安装基面就能完成周向止转，比传统的螺纹销加平键的组合少了两道机加工序，装配效率能提升不少。从结构设计逻辑来看，方块基座上的横向通孔是用来穿装锁紧拉杆的，当梯形螺纹段旋入对应基体的螺纹孔之后，把拉杆穿过这个通孔施加预紧扭矩，就能避免螺纹副在反复受载的时候出现间隙，基座两侧做的内凹弧面不是装饰结构，是为了给安装位旁边的加强筋留出避让空间，避免装配的时候出现干涉，很多新手建模的时候容易忽略这个避让细节，做出来的零件实际装配的时候会和基体的加强筋顶住，导致螺纹没法完全旋合到位。

　　尺寸边界上，螺纹段公称直径60mm，螺距9mm，整个螺纹段的有效旋合长度控制在120mm，这个长度是经过载荷校核的，既不会因为旋合长度太短导致螺纹牙剪切失效，也不会因为旋合太长造成加工难度提升、装配对位困难；方块基座的截面尺寸是80mm见方，厚度和螺纹段的根部做了R5的过渡圆角，避免应力集中在螺纹根部的直角位置，过往很多同类型零件断裂的位置都在螺纹收尾和基座连接的直角处，加了这个过渡圆角之后，应力集中系数能降低60%以上，大幅提升交变载荷下的使用寿命。

　　实际使用的时候，这个零件的梯形螺纹段旋入设备的调节支座，方块基座的端面顶住被固定的模具模块或者工装挡板，横向通孔里穿的拉杆可以连接到对面的压紧结构，形成双向拉紧的受力状态，比单方向螺纹顶紧的结构刚性好很多，在压铸模具的抽芯滑块限位、重型工装的快速换模定位场景里，这种结构的重复定位精度能控制在0.05mm以内，完全满足压铸生产的精度要求。建模的时候要注意梯形螺纹的牙型公差，外螺纹的大径、中径、小径的公差带要匹配内螺纹的配合精度，不能直接用装饰螺纹线代替真实牙型，不然做干涉检查的时候会发现不了螺纹旋合时候的过盈问题，基座上的横向通孔和螺纹段的垂直度公差要控制在0.02mm以内，不然穿拉杆的时候会出现别劲的情况，时间长了拉杆会出现疲劳断裂。

　　另外基座的安装平面粗糙度要求达到Ra1.6，保证和安装基面贴合的时候没有间隙，避免受载的时候出现应力集中在局部接触点的问题，螺纹段的表面粗糙度要达到Ra3.2，保证旋合的时候顺畅不会卡滞，同时减少螺纹磨损。很多人设计这类零件的时候会把方块基座做成实心等截面结构，其实在基座非接触面做适当的减重凹腔并不会影响结构强度，还能减少压铸时候的材料用量，降低零件成本，不过凹腔的壁厚要控制均匀，避免压铸成型的时候出现缩孔缺陷，影响零件的结构强度。
