工业级钮子式拨动开关结构设计

　　这类钮子式拨动开关常被布置在工业控制柜面板、小型机电设备操作端、测试仪器仪表的操控区域，也会在改装车辆、特种作业装备的手动控制回路里承担通断、档位切换功能，实际使用中多作为小电流控制回路的手动指令输入部件，操作人员通过扳动外露的拨杆完成回路状态切换，相比按键类开关，钮子开关的操作反馈更清晰，拨杆的位置状态可直接通过目视识别，能有效降低现场误操作概率。从结构设计来看，这款开关采用前端螺纹安装的固定方式，安装段预留了标准六角螺母与防松垫片的配合位，适配常规面板开孔尺寸，安装时仅需从面板正面插入本体，在背面旋紧锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，能大幅缩减面板装配的工序耗时。

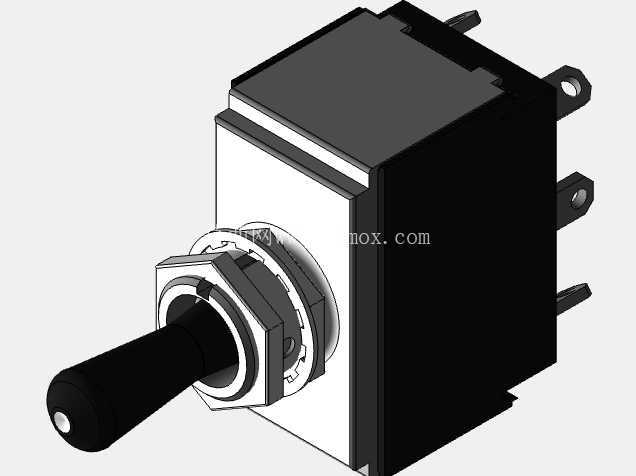

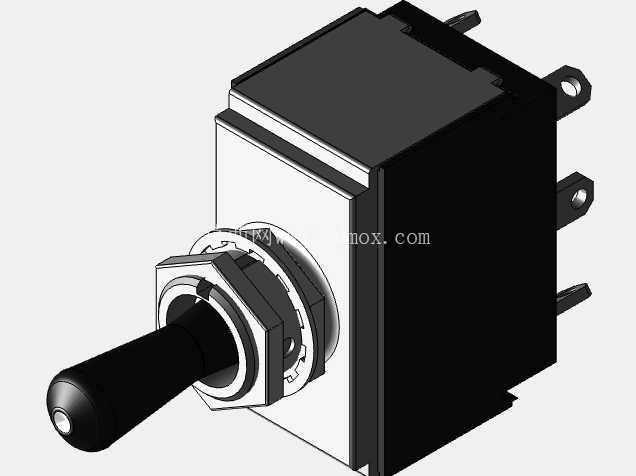

　　开关本体采用方形塑壳结构，外壳做了加强筋处理，在侧边预留了多组插片式接线端子，端子排布间距符合低压电器的安全爬电距离要求，接线时可直接插入对应规格的快接端子，不需要焊接，能提升现场布线的效率，同时塑壳材质选用耐温阻燃的工程塑料，可适配工业现场常见的温湿度环境，避免长期使用后外壳出现脆化、开裂问题。拨杆部分做了圆弧过渡的握持端，端部做了防滑的凹陷处理，操作人员戴薄劳保手套操作时也能稳定施力，不会出现打滑情况，拨杆与本体的衔接处设计了密封衬圈，可阻挡日常工况下的粉尘、少量溅水进入开关内部，延长触点的使用寿命。

　　内部触点采用跷板式结构设计，拨杆动作时带动内部的弹性触片完成触点的接通与分断，动作行程经过调校，扳动时的阻尼感均匀，不会出现过松或者卡滞的情况，触点材质选用导电性能优异的铜合金，表面做了镀银处理，可降低接触电阻，减少长期带载工作时的触点发热问题，适配常见的低压直流、交流控制回路使用。在安装边界上，这款开关的本体方形外壳尺寸紧凑，背部接线端子的伸出长度经过优化，安装后不会占用面板后方过多的布线空间，适合在排布密集的控制柜内使用，相邻开关的安装间距可控制在较小范围内，帮助优化控制面板的整体布局。设计过程中重点考量了操作手感与长期可靠性的平衡，拨杆的扳动角度设置在常规操作的舒适区间，不需要过大的扳动力度即可完成档位切换，同时内部设置了定位阻尼结构，开关到位后会有清晰的触感反馈，操作人员不需要目视确认即可判断开关是否动作到位。这类开关在实际选型时，可根据控制回路的电压、电流参数匹配对应触点容量的版本，安装开孔尺寸统一，替换维护时不需要重新加工面板，可直接完成同规格产品的更换，降低设备运维的配件储备成本。

　　在三维建模过程中，完整还原了安装螺纹的牙距、六角螺母的对边尺寸、接线插片的厚度与间距，同时还原了拨杆的摆动角度范围，可直接用于控制面板的装配干涉检查，也能用于设备操作区域的人机工程仿真验证，帮助设计人员在方案阶段就确认操作位置的合理性，避免后期装配时出现操作空间不足、与周边部件干涉的问题。开关的外观细节也做了完整还原，包括外壳的分型线、拨杆的表面纹理、安装螺母的倒角特征，可直接用于设备的可视化渲染、操作手册的配图制作，不需要额外做外观细节的补全工作。
