工业仪表嵌入式金属防护机箱结构

这款嵌入式金属防护机箱，主要面向工业控制场景下的仪表、采集模块、小型信号处理单元安装需求，在工厂产线控制柜、设备侧挂控制箱、户外小型监测站柜体中都有广泛适配空间。日常使用中，这类壳体承担着内部电路板、接线端子、核心功能模块的物理防护职责，既要阻隔车间环境里的金属粉尘、切削液飞溅、偶发外力磕碰，也要兼顾内部电子元件工作时的热量散出，避免长期高温运行带来的元件老化加速问题。

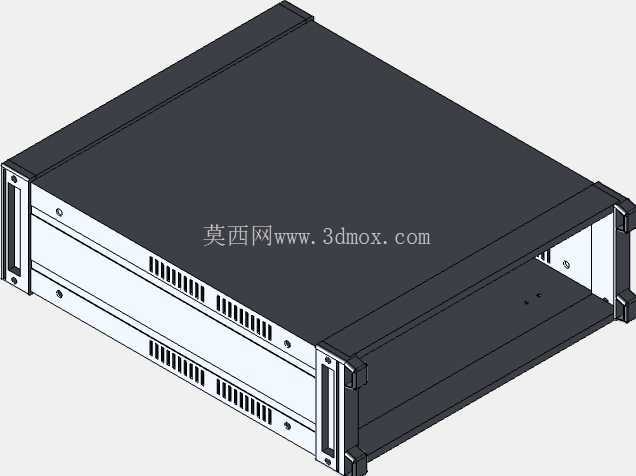

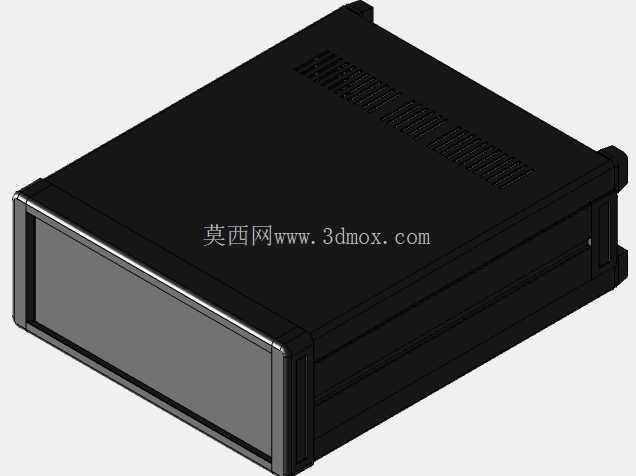

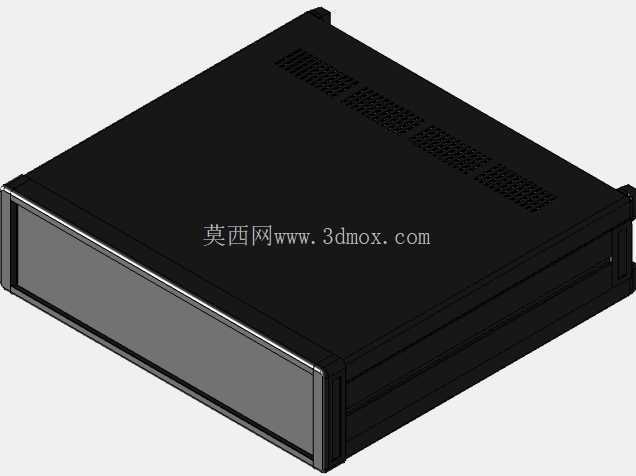

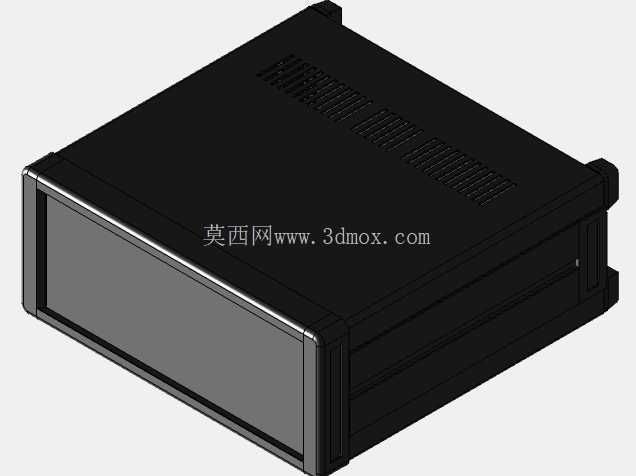

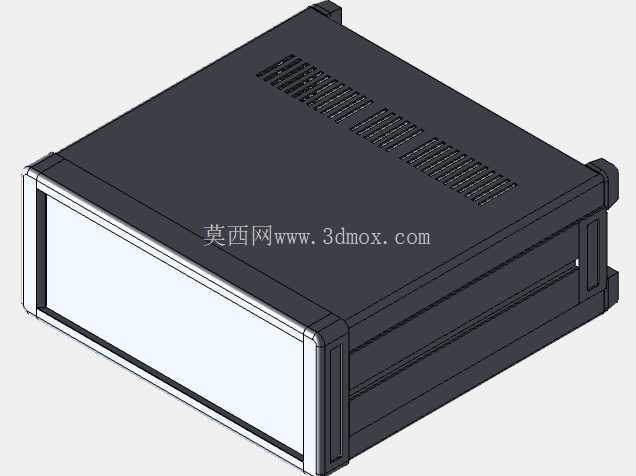

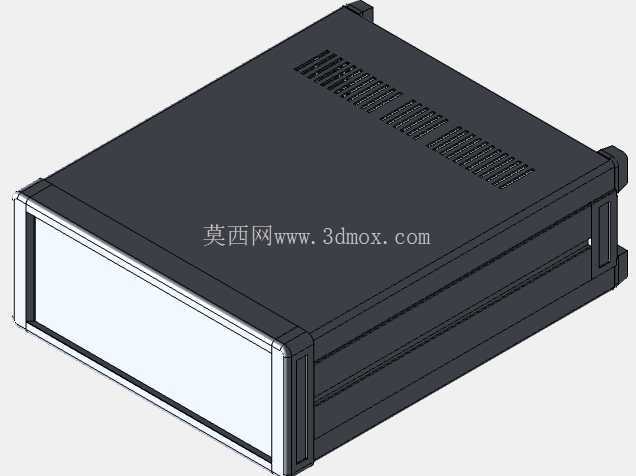

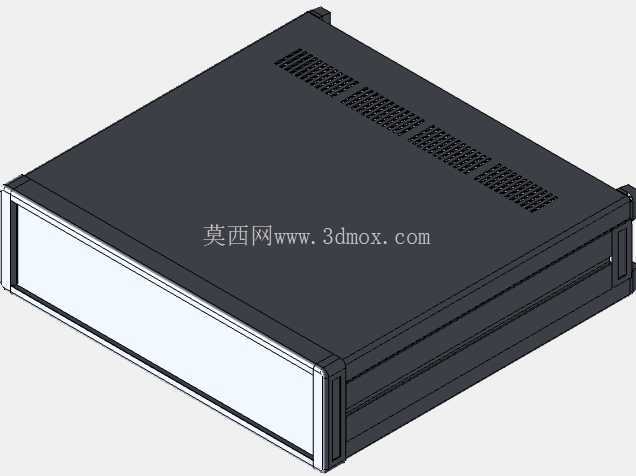

从结构设计逻辑来看，这款机箱采用拼接式铝型材组合框架，前后端预留标准面板安装位，前端的浅色面板区域可用来嵌入数显屏、操作按键、状态指示灯或者接线端口，后端则预留了走线槽位与固定卡扣，方便现场布线时快速接入电源与信号线缆。顶部的格栅式散热孔采用长条斜向开孔设计，开孔方向顺着设备常规安装的垂直气流走向，既保证热空气可以自然向上流通散出，又能避免上方滴落的液体直接进入壳体内部，开孔边缘做了卷边钝化处理，不会在装配或者后期维护时划伤操作人员的手部，也不会割破线缆外层绝缘皮。

安装边界上，这款机箱采用标准嵌入式安装尺寸，两侧的固定耳可以适配不同厚度的控制柜安装面板，安装时只需要在柜体面板上开出对应尺寸的矩形开孔，将机箱推入后从背面拧紧固定卡扣即可完成装配，不需要额外做复杂的支架焊接或者打孔攻丝作业，适配现场快速改造、设备升级的安装需求。机箱内部预留了统一的PCB安装柱位，柱位间距符合常规工业电路板的安装孔标准，不同功能的采集板、控制板只需要对应孔位用螺丝固定即可，不需要额外做安装支架的定制加工，能大幅缩短非标设备的开发装配周期。

细节设计上，机箱的边角都做了圆弧过渡处理，没有尖锐的直角突出，在密集排布的控制柜内部安装时，不会刮蹭相邻设备的线缆或者外壳，也能减少安装过程中磕碰带来的外壳变形。壳体的拼接缝隙控制在0.2mm以内，能够阻挡大部分工业场景下的浮尘进入壳体内部，配合可选的密封胶条安装槽位，还可以升级为更高防护等级的壳体，适配潮湿、多粉尘的恶劣工业现场使用场景。机箱侧面预留了扩展卡槽位，后期如果需要增加通讯模块、扩展IO端口，不需要更换整个壳体，只需要拆下对应位置的挡板即可加装接口，降低设备迭代的硬件成本。

在实际选型使用中，这类机箱需要根据内部安装元件的总功耗确认散热冗余，当内部元件总功耗不超过15W时，依靠顶部的自然散热格栅即可满足长期运行的温度要求，如果功耗更高，还可以在格栅位置加装对应尺寸的小型轴流风扇，壳体内部预留的风扇安装位可以直接固定，不需要额外做结构修改。机箱的材质采用硬质铝合金挤压成型，表面做黑色哑光氧化处理，既具备足够的结构强度，在长期使用中也不容易出现表面锈蚀、掉漆的问题，哑光表面还能避免车间灯光反射带来的视觉干扰，方便操作人员观察前端面板的显示数据。
