力士乐CDH2气缸配套CLCA32型叉型安装支座

在气动执行机构的现场部署场景中，气缸安装支座是连接执行元件与设备机架的核心受力部件，其结构强度、配合精度直接决定整套气动驱动系统的运行稳定性与负载传递效率，尤其在重载气动工位、长行程气缸推送场景中，安装支座的刚性不足或配合间隙过大，极易引发气缸杆偏磨、行程定位失准、连接部位疲劳断裂等连锁故障。这款适配力士乐CDH2系列50mm缸径气缸的CLCA32型叉型安装块，正是针对大缸径气缸的摆动式安装需求设计的专用连接构件，主要应用于需要气缸绕固定销轴做小角度摆动的工况，比如自动化产线的翻转工位、物料举升摆臂机构、工装夹具的开合驱动端、物流设备的挡停摆杆机构等场景，能够在气缸做直线往复输出的同时，补偿安装面与气缸轴线之间的角度偏差，避免气缸杆承受额外径向载荷。

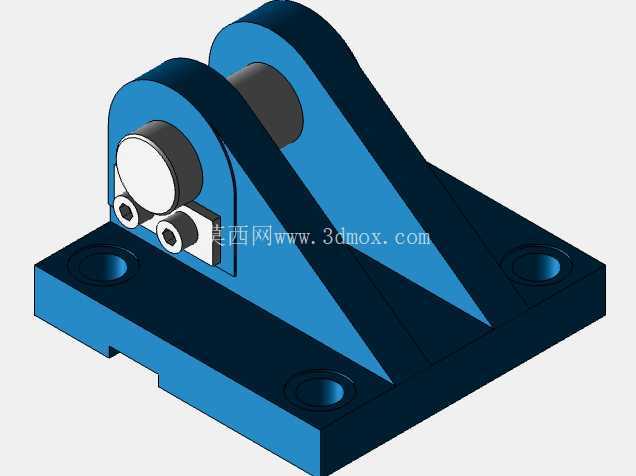

从功能特性来看，该安装座采用双耳叉式结构设计，U型叉耳的销孔直径为32mm，与对应规格的连接销轴配合后，可实现气缸尾部的铰接固定，让气缸在驱动负载过程中能够随负载的摆动轨迹自适应调整角度，杜绝刚性连接带来的憋缸问题。底座部分设置了三处沉头安装孔，可通过内六角螺栓直接固定在设备机架的安装平面上，沉孔结构能够保证螺栓头完全沉入底座内部，不会出现凸起干涉，同时底座与立板之间设置了三角形加强筋结构，从结构力学角度优化了受力传递路径，能够将气缸工作时的反作用力均匀分散到底座安装面，避免立板与底座连接部位出现应力集中，在50000N的标称负载下依然能够保持结构刚性，不会出现明显的塑性变形。

从设计思路层面，这款安装座严格遵循ISO 8132标准的B型制造要求，所有配合尺寸均经过公差匹配设计，销孔部位采用H9公差等级，与对应销轴的间隙配合量控制在合理区间，既保证铰接转动的灵活性，又不会因间隙过大产生冲击噪音与连接晃动。立板与底座的连接采用大圆角过渡设计，避免直角部位的应力集中效应，提升构件的抗疲劳寿命，能够承受长期往复摆动带来的交变载荷。整体结构采用一体化切削成型的设计逻辑，没有多余的拼接部件，减少了装配累积误差，同时也提升了整体结构强度。

在外形尺寸与安装边界方面，该安装座的底座为矩形结构，三个安装孔的孔位布局完全匹配CDH2系列50mm缸径气缸的安装尺寸规范，安装时需要保证底座安装平面的平面度不低于0.1mm/m，避免安装面不平导致底座受力后产生变形。U型叉耳的开口宽度与气缸尾部的铰接耳宽度完全适配，安装时需要将气缸尾部插入叉耳中间，对齐销孔后穿入32mm直径的连接销轴，销轴的配合公差为m6，装入后需要通过锁紧螺钉固定销轴轴向位置，防止销轴在往复摆动过程中出现轴向窜动脱落。安装完成后需要手动摆动气缸，检查铰接部位转动是否顺畅，无卡滞、无异常晃动后再锁紧底座安装螺栓，螺栓锁紧需要遵循对角分次锁紧的原则，避免底座受力不均产生翘曲。

在实际工程应用中，这类叉型安装座的选型必须严格匹配气缸缸径与销轴直径，若选型过小会导致支座强度不足，在重载冲击下出现叉耳断裂、底座变形等问题；若选型过大则会出现安装尺寸不匹配，无法与气缸尾部铰接孔对齐，强行装配会导致气缸杆承受径向偏载，大幅缩短气缸密封件的使用寿命。这款CLCA32型安装座的重量约5千克，整体结构紧凑，在保证足够强度的前提下尽可能压缩了安装空间，适合在设备内部安装空间受限的场景下使用，其表面做了氧化发黑处理，具备一定的防锈能力，能够适应车间内的常规作业环境，在有腐蚀性介质的场景下使用时，可额外做表面防腐处理提升使用寿命。日常维护过程中，需要定期检查铰接销轴的锁紧状态，以及底座安装螺栓的预紧力，在铰接部位定期涂抹润滑脂，减少销轴与销孔之间的磨损，避免长期磨损后间隙过大导致的运行冲击。
