不锈钢卡套式外螺纹压缩管接头结构设计

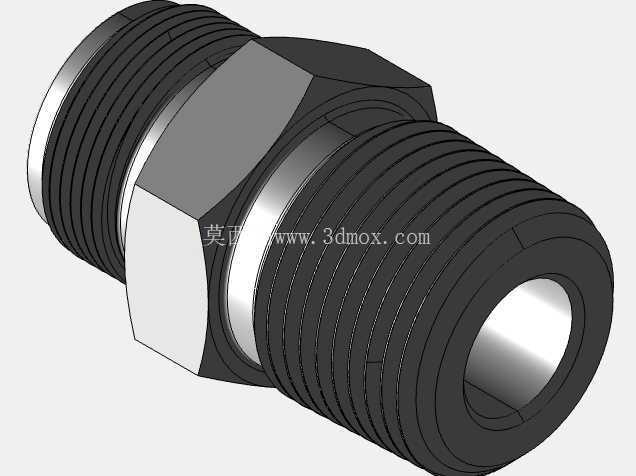

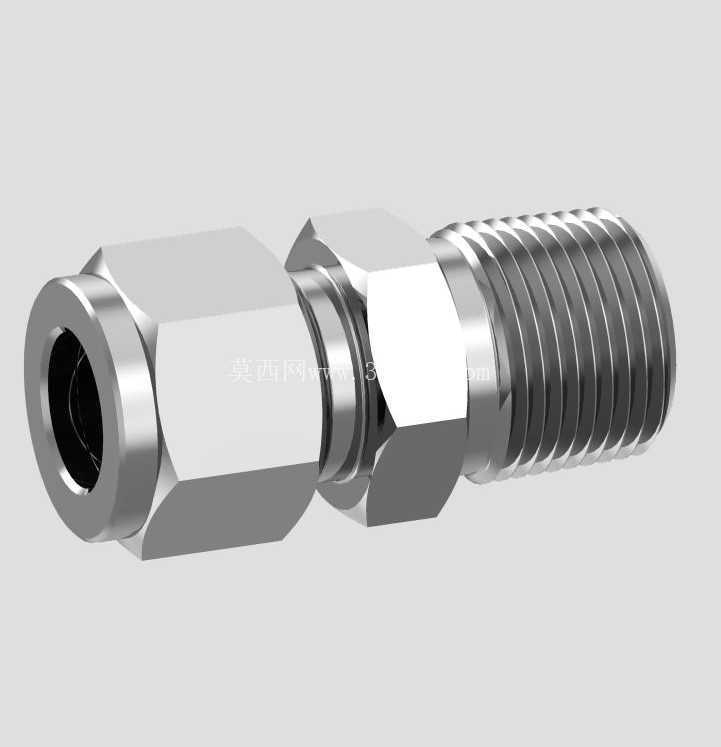

这类卡套式压缩管接头，在中小口径流体管路系统里属于应用频次极高的连接件，日常做液压站布管、实验室仪表气路排布、化工取样管路搭建的时候，基本都会优先选这类结构做硬管连接。和传统的焊接式管接头比，它不需要现场做焊接作业，也不用对管端做扩口处理，只要把切割平整的硬管插入接头本体，拧紧锁紧螺母就能完成密封和固定，后期管路拆装维护的时候也不会破坏管体，反复拆装的密封稳定性比扩口接头更有优势。

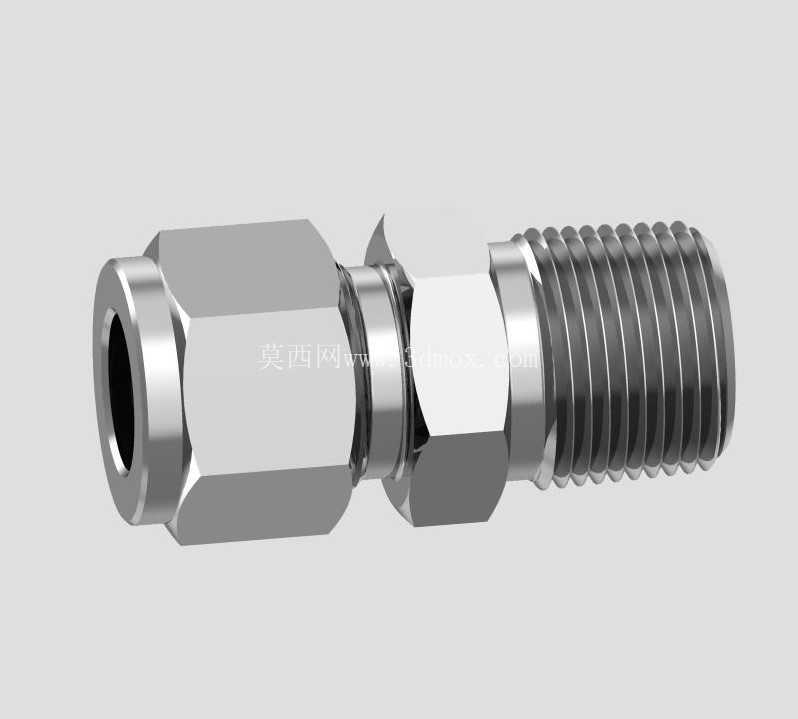

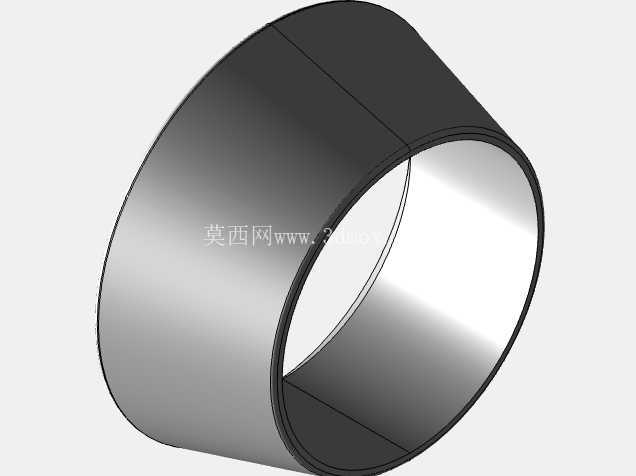

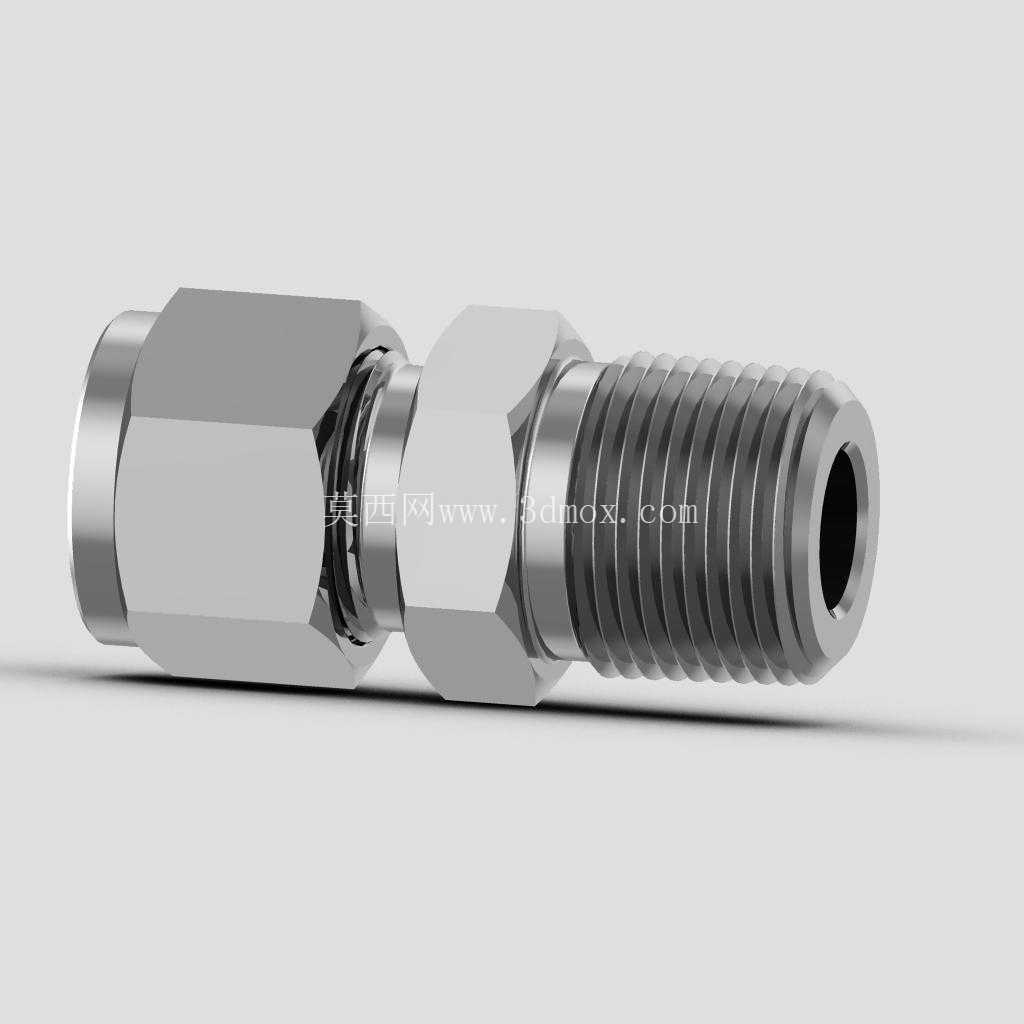

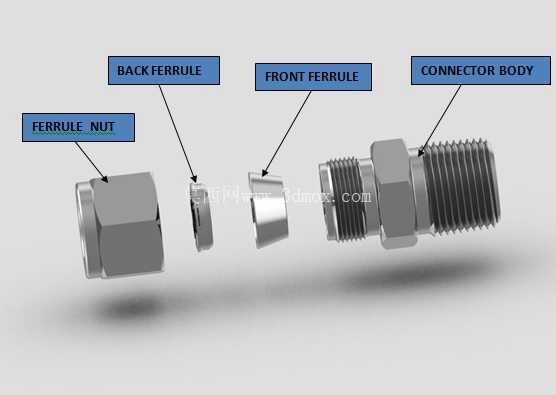

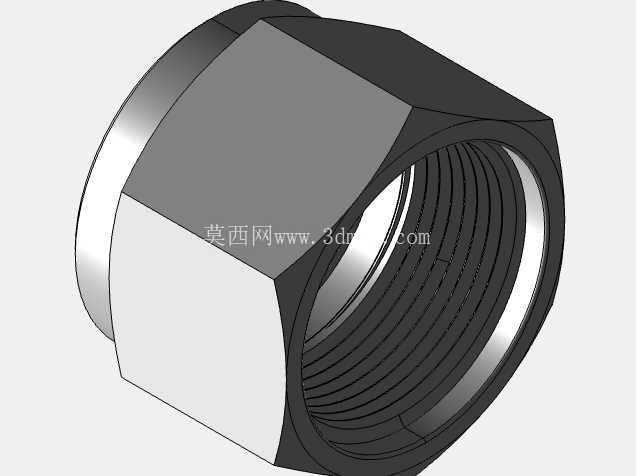

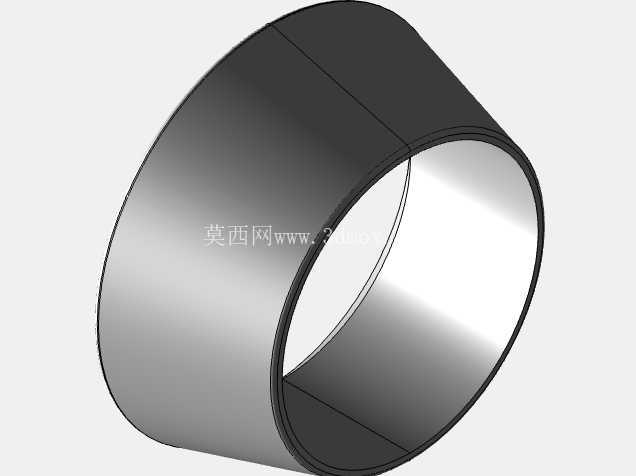

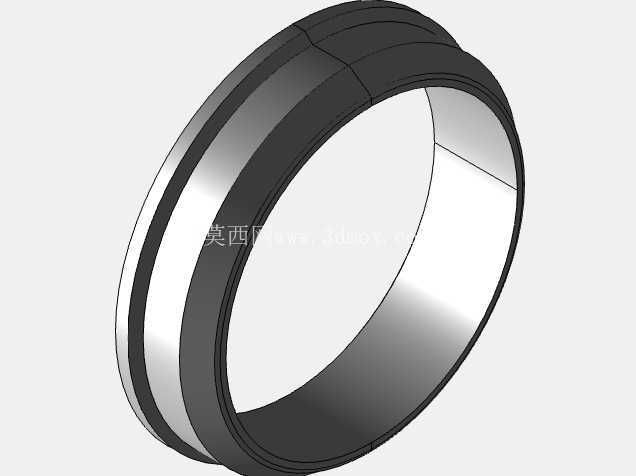

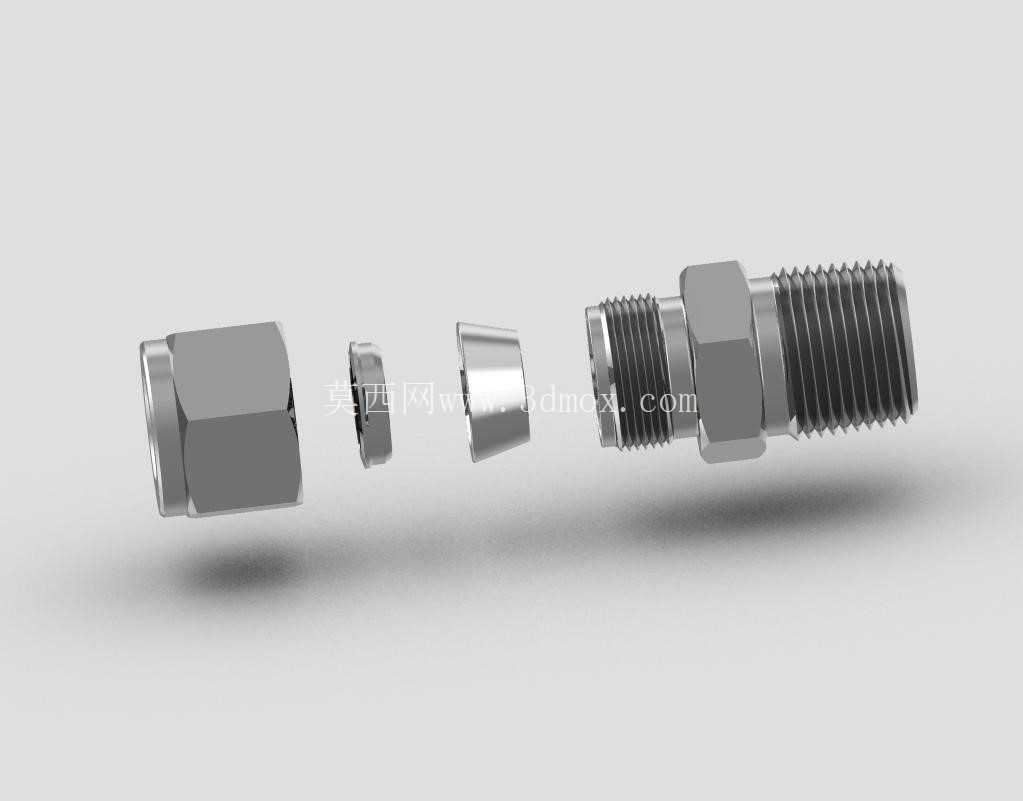

从结构设计逻辑来看，这个接头采用了前后双卡套的密封锁紧结构，接头本体的外螺纹端用来对接设备端的内螺纹接口，螺纹段的长度做了严格控制，既保证拧入设备螺纹孔后有足够的啮合牙数，不会因为螺纹啮合长度不足出现拔脱泄漏，也不会因为螺纹过长顶到设备内部流道造成通径缩颈。本体内部的锥面和前卡套的外锥面做了匹配的角度设计，拧紧螺母的时候，后卡套会先被推进，把前卡套紧紧压在本体锥面上，同时前卡套的内刃会均匀切入接入的硬管外壁，切入深度控制在管壁厚度的15%-20%区间，既保证足够的抱紧力防止管路在压力冲击下脱出，又不会切伤管体造成管壁强度下降。卡套本身采用了经过淬火处理的不锈钢材质，硬度比常用的304、316不锈钢硬管高HRC10-15，保证刃口切入的时候不会出现卷边失效，同时卡套的弹性变形量经过反复校核，在-40℃到120℃的工作温度区间内，不会因为材料热胀冷缩出现密封面松弛。

接头的六角扳拧部位做了标准的对边尺寸设计，和同通径的标准螺母对边尺寸保持一致，现场安装的时候不需要准备专用扳手，用普通的活动扳手或者开口扳手就能完成拧紧作业，六角部位的棱角做了小倒角处理，避免安装的时候划伤操作人员，也不会因为磕碰出现崩边影响扳手卡合。接入管路的一端，内孔做了导向倒角，插入硬管的时候不会刮伤管端的毛刺，也能保证管路插入后和接头本体保持同轴，不会因为管路偏斜造成卡套受力不均出现单边密封失效。

在实际选型安装的时候，需要注意几个边界尺寸：首先是接头的总长度，在排布密集管路的时候要预留足够的扳拧空间，六角部位距离相邻管路或者设备壁面至少要留出1.5倍对边宽度的操作空间，不然扳手卡不进去没法达到规定的拧紧力矩。其次是接入管路的外径公差必须控制在±0.1mm以内，管端的切割面要和管轴线垂直，倾斜角度不能超过1°，管端外壁不能有纵向的划痕或者凹坑，不然卡套刃口没法形成连续的密封环线，很容易出现压力下的渗漏。另外外螺纹端和设备连接的时候，要根据输送介质选择合适的螺纹密封方式，输送气体介质的时候可以在螺纹上缠绕聚四氟乙烯生料带，输送液压油或者腐蚀性液体的时候建议搭配组合金属密封垫，不要在螺纹上涂液态密封胶，不然胶液挤入流道会污染介质，甚至堵塞下游的精密仪表或者阀件。

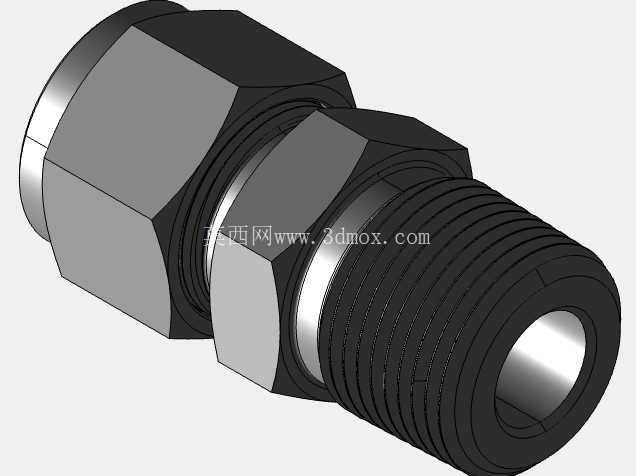

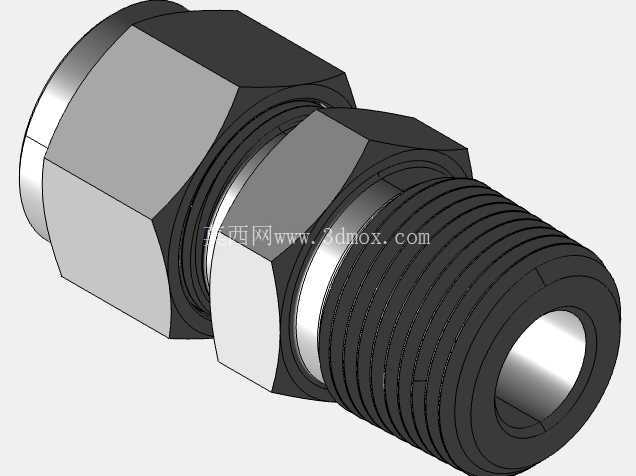

这类接头的适用场景覆盖很广，从普通的压缩空气管路到16MPa等级的中高压液压系统，只要匹配对应压力等级的卡套和管壁厚度的硬管，都能实现稳定的无泄漏连接，相比快插接头，它的抗压力脉冲能力更强，长期工作下不会出现塑料密封件老化失效的问题，在有振动的设备布管场景里，卡套的抱紧结构能有效缓冲管路的振动传递，避免螺纹连接部位出现松动。做三维建模的时候，要重点保证卡套锥面和本体锥面的配合角度公差，还有螺纹的同轴度，不然实际加工出来的接头会出现卡套偏斜、螺纹拧入不顺的问题，建模时还要把拧紧后的卡套变形量预留出来，模拟实际装配状态下的内部流道通径，避免出现设计通径和实际通径不符的情况。
