力士乐CDH2气缸配套CLCA50叉型安装支座

在液压气动系统的现场安装布局中，气缸的安装支座是直接决定设备运行稳定性、负载传递可靠性的核心连接件，这款适配80mm活塞直径CDH2系列气缸的CLCA型叉型安装块，正是针对中重载气缸铰接安装场景开发的专用支撑部件，广泛应用于冶金设备辊道顶升、工程机械执行机构驱动、重型工装夹具夹紧动作、物流输送线挡停机构等需要气缸绕固定销轴做小幅摆动的工况中。不同于法兰式、脚架式的刚性安装形式，叉型安装的核心作用是给气缸提供一个固定的铰接回转支点，允许气缸在活塞杆伸出收回的过程中，随负载端的动作轨迹产生小角度的自适应偏转，避免气缸缸筒、活塞杆承受额外的径向弯矩，从根源上降低活塞杆密封件的偏磨风险，延长气缸整体的服役寿命。

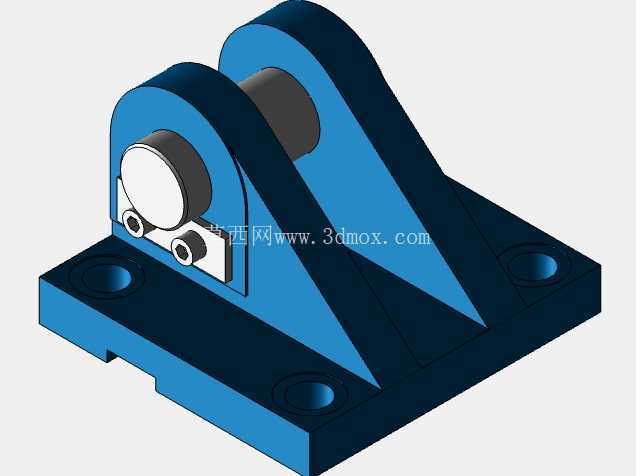

从结构设计逻辑来看，这款安装块采用整体式U形叉臂加斜筋加强的底板结构，两个平行的叉臂上同轴加工了直径50mm的销轴安装孔，孔位公差严格匹配配套销的m6级精度要求，保证销轴装配后既无过大旷量导致的冲击异响，也不会因过盈量过大造成装配困难。叉臂内侧的开档尺寸经过精准核算，刚好容纳CDH2气缸缸尾的双耳连接端，装配时销轴贯穿叉臂与缸尾孔位后，通过端部锁紧螺钉完成轴向固定，安装前需注意将U形支架的贴合面完全抵紧在活塞杆肩部位置，再逐一拧紧紧固件，避免装配错位导致的受力不均。底板部分设置了四个沉头安装孔，用于将整个支座固定在设备的安装基面上，孔位布局兼顾了不同安装面的适配性，沉孔结构可保证螺栓头部完全埋入底板内，不会与周边运动部件产生干涉。

从受力角度考量，叉臂与底板连接的位置设置了三角形加强筋，这一设计是针对125kN标称负载下的应力集中问题做的优化，通过有限元受力仿真验证，加强筋可将叉臂根部的最大应力降低40%以上，避免长期交变负载下出现根部开裂的失效问题。整个零件的材质选用符合ISO 8132标准的结构钢，表面做发黑防锈处理，可适应车间多粉尘、少量切削液飞溅的常规工业环境，无需额外做表面防护即可长期使用。

在实际选型匹配过程中，首先需要确认气缸的系列与活塞直径，这款安装块仅适配活塞直径80mm的CDH2系列气缸，对应的安装销直径为50mm，选型时需核对气缸缸尾的双耳开档尺寸、销孔直径与本支座的参数完全匹配，避免出现装不上的问题。安装边界方面，需要预留足够的空间满足气缸摆动的角度需求，支座底板的安装基面需保证平面度不低于0.1mm/m，固定螺栓需采用对应强度等级的紧固件，按照规定扭矩拧紧，防止运行过程中螺栓松动导致支座移位。日常维护过程中，需要定期检查销轴的润滑情况、锁紧螺钉的紧固状态，以及支座焊缝、加强筋位置是否出现裂纹，尤其是在高频往复动作的工况下，需缩短检查周期，及时发现潜在的失效隐患。

不同于通用型的安装支架，这款叉型安装块是完全对应博世力士乐官方安装尺寸规范开发的，所有配合尺寸均严格遵循原厂技术文档要求，互换性强，替换原厂配件时无需对安装基面、连接销做任何二次加工，可直接装配使用，大幅降低设备维修更换配件的时间成本。在重载气缸的应用场景中，这类专用安装支座的作用往往容易被忽视，实际上不合格的安装支座会导致气缸密封过早损坏、活塞杆弯曲、甚至整个执行机构脱落的严重故障，选用尺寸合规、结构强度达标的专用安装件，是保障气动系统长期稳定运行的基础前提。
