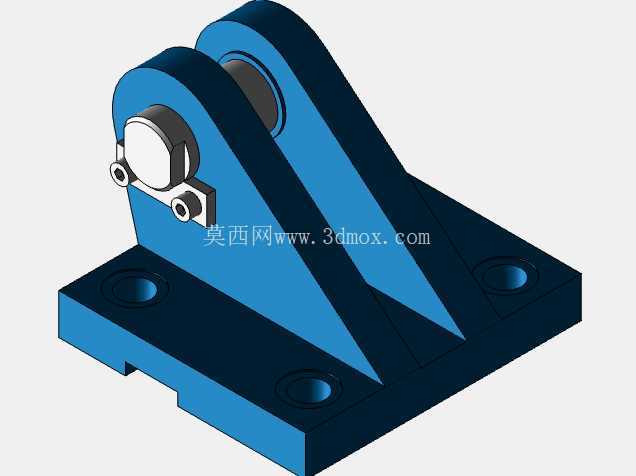

力士乐CLCB型叉型气缸安装支座

　　在气动自动化生产线、重型物料推送工位、工装夹具夹紧单元的布局设计中，气缸的安装固定方式直接决定整套执行机构的运行稳定性与负载耐受能力，这款适配80mm缸径CDT3、CDW160系列气缸的叉型安装块，是中重载气动执行场景下的核心安装附件。不同于常规的法兰式、脚架式安装只能提供单方向的固定支撑，这款叉型安装座采用双耳铰接的结构形式，能够允许气缸在工作过程中随负载动作产生小幅度的角度摆动，抵消安装面加工误差、负载运行轨迹偏移带来的侧向附加力，避免气缸活塞杆长期受径向力导致密封件过早磨损、杆体弯曲变形的问题。

　　从结构设计逻辑来看，安装座底部采用带三个沉头安装孔的平板式基座，沉孔设计能够让固定螺栓完全沉入基座内部，不会突出安装面干涉周边部件布局，基座与上部双耳支撑结构之间设置了两道三角形加强筋，从受力路径上优化应力分布，当气缸输出最大80kN的销接拉力时，加强筋能够将双耳部位的集中应力均匀传导至整个基座平面，避免支撑部位出现应力断裂、基座变形的问题。上部的双耳铰接部位同轴度公差严格控制在h6级，配套的40mm直径铰接销与锁止结构直接集成在安装座交付单元内，不需要选型人员额外匹配销轴配件，铰接孔内部预留了润滑脂存储间隙，长期往复摆动过程中可以存储润滑介质，降低铰接部位的磨损速率，延长整套安装结构的维护周期。

　　从安装边界尺寸来看，安装座总高度控制在148mm以内，基座横向宽度适配常规80缸径气缸的安装间距，双耳部位的开档尺寸刚好匹配对应气缸的尾端叉接尺寸，不需要现场进行二次加工修配，选型时只需要确认气缸缸径与系列型号，就可以直接完成安装匹配。在实际设备布局中，这类安装座多用于需要气缸做圆弧摆动推送的场景，比如自动化焊接工位的工件压紧机构、物流输送线的翻转挡停机构、重型工装的夹紧定位单元，相比刚性固定的安装方式，铰接式的叉型安装座能够补偿设备机架焊接加工产生的形位误差，降低整套机构的装配精度要求，同时在气缸承受冲击负载时，铰接结构能够通过微小的角度转动吸收部分冲击能量，保护气缸缸筒与活塞杆不受刚性冲击损坏。

　　设计建模过程中，需要重点关注双耳铰接孔的同轴度约束、基座安装孔的位置度公差、加强筋与基座连接部位的圆角过渡处理，避免应力集中导致的结构失效，同时沉头孔的深度需要匹配常用内六角螺栓的头部高度，保证螺栓安装后不会突出基座平面，安装座的整体重量控制在12kg左右，既保证了足够的结构强度，也不会给设备机架带来额外的过重负载。在气动系统选型配套时，这类安装座属于标准气缸配套附件，不需要单独进行非标结构设计，能够直接缩短设备的设计周期，同时标准化的结构尺寸也方便后期设备维护时的配件更换，不需要对安装部位进行重新加工适配。
