机架式折叠KVM控制台一体化结构设计

在数据中心机房、工业控制机柜集群这类高密度设备部署场景中，运维人员经常需要在机柜侧完成多台服务器、网络设备的本地调试、参数配置与故障排查作业，传统外接显示器、键盘、鼠标的作业方式需要额外携带外设，占用机柜周边操作空间，且线缆插拔繁琐，无法适配快速巡检、应急排障的作业需求，机架式折叠KVM控制台正是针对这类场景开发的集成式操作终端。

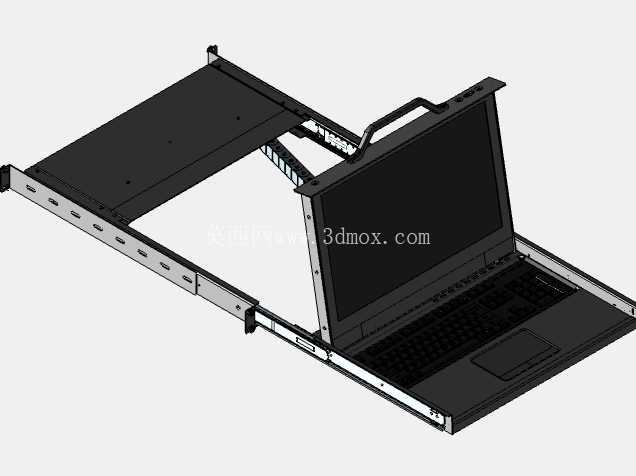

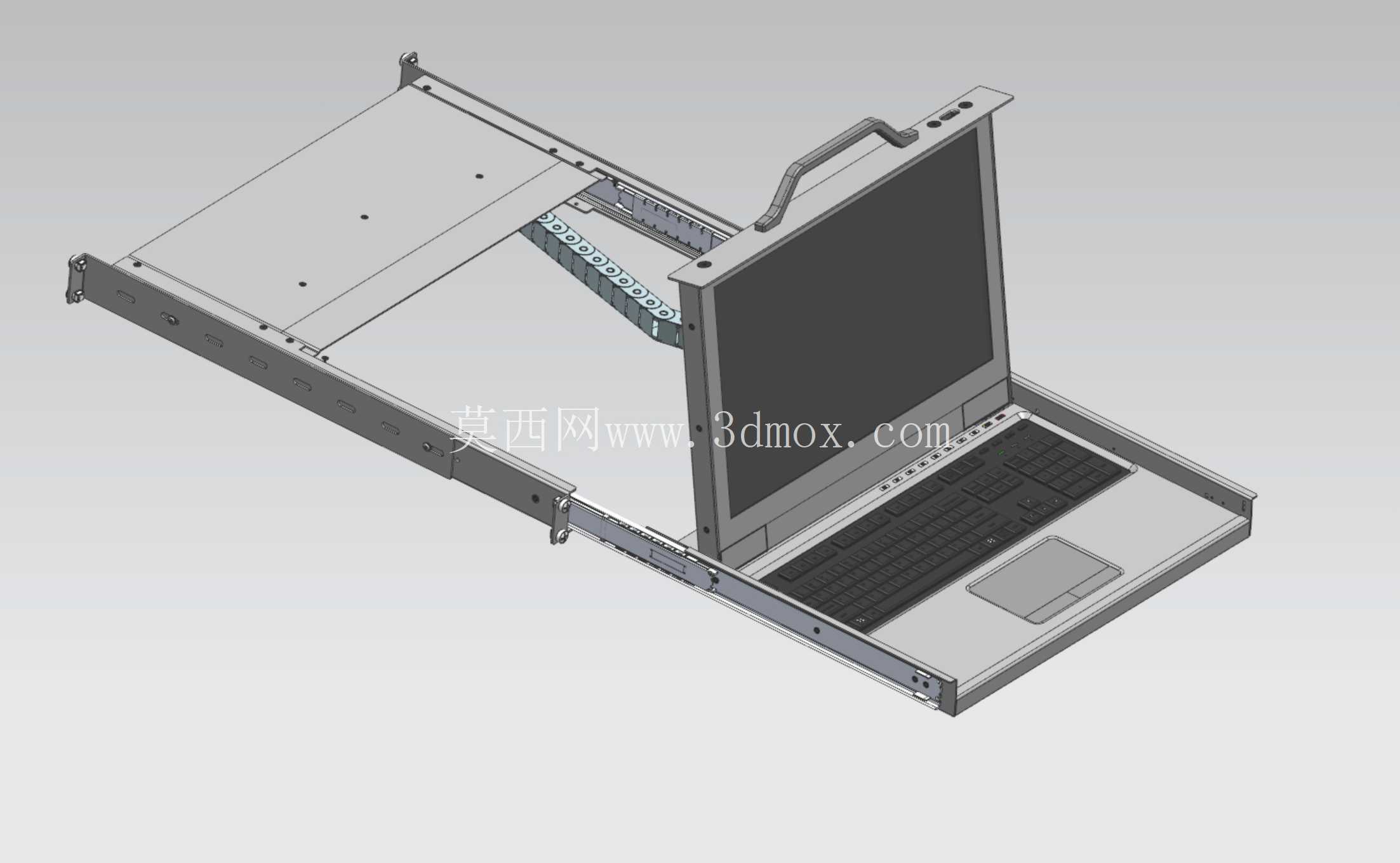

这套结构整体采用19英寸标准机架安装规格，适配常规服务器机柜的立柱安装孔位，安装深度可通过两侧的滑动导轨适配不同纵深的机柜，收拢状态下整体高度仅为1U，不会额外占用机柜内宝贵的U位空间，完全贴合机柜内设备高密度部署的空间要求。展开状态下，上部的显示面板可通过阻尼转轴调整俯仰角度，适配不同身高运维人员的操作视线，避免长时间操作产生的视觉疲劳；下部集成全尺寸键盘与触控板，按键行程与常规办公键盘保持一致，触控板定位精度满足参数输入、界面切换的操作需求，无需额外外接鼠标即可完成全部操作。

结构设计上，两侧的重载滑动导轨承担整个控制台的承重与抽拉动作，导轨带有限位锁止结构，控制台抽拉至最大行程时会自动锁止，避免操作过程中控制台意外回缩；推入机柜时只需触发解锁卡扣即可平稳收回，收拢后前面板带锁止结构，可防止非授权人员随意操作机柜内设备。顶部的折叠提手兼顾两个功能，一是控制台抽出展开时可作为辅助受力点，二是设备搬运、安装时作为握持结构，表面做防滑纹理处理，握持受力均匀不会硌手。

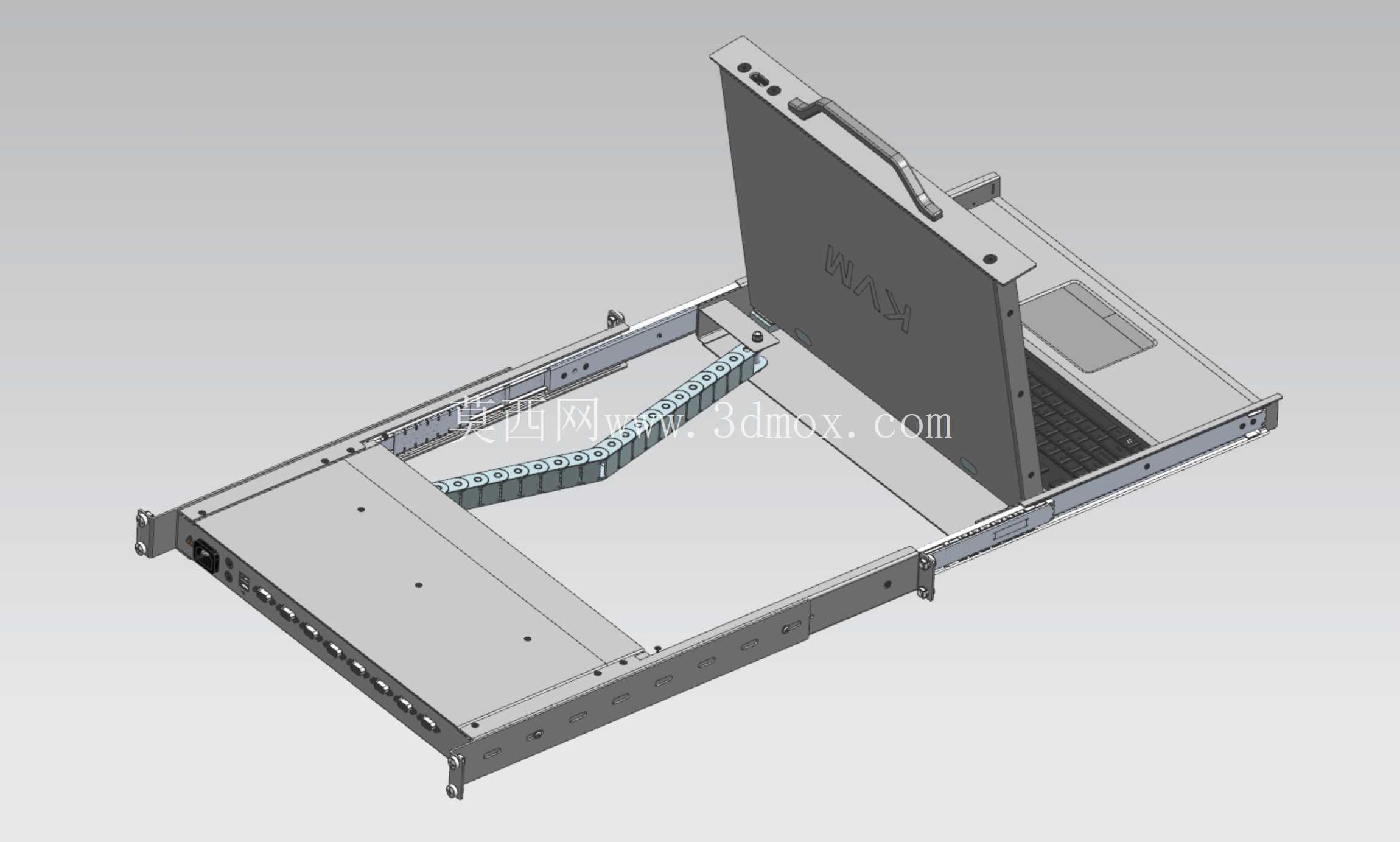

显示面板的背部预留了信号接口与供电走线空间，内部走线通过拖链结构约束，在反复折叠、抽拉的过程中不会出现线缆拉扯、磨损断裂的问题，所有线缆的弯曲半径都满足柔性线缆的长期弯折寿命要求，经过上万次抽拉折叠测试后依然能保持信号传输稳定。键盘模块采用下沉式安装设计，收拢状态下键盘与显示面板之间预留有足够的安全间隙，不会因为运输、机柜振动导致屏幕被键盘按键刮花，屏幕边缘的缓冲泡棉进一步吸收振动冲击，提升设备运输与长期使用的可靠性。

从安装边界来看，安装时仅需在机柜立柱对应1U高度的位置固定导轨挂耳，不需要对机柜进行额外打孔改造，适配方孔、圆孔等多种常见机柜立柱孔型，单台设备两个人配合即可在十分钟内完成安装固定。设备收拢后前面板与机柜立柱齐平，不会突出机柜表面影响机柜前门关闭，也不会和机柜内相邻的服务器、交换机设备产生安装干涉。操作时将控制台从机柜内抽出至锁止位置，翻开显示面板即可上电操作，操作完成后合上显示面板，将控制台推回机柜内锁止即可，整个过程不需要拆卸任何部件，也不需要整理额外的外设线缆，大幅提升机房运维的作业效率。

在工业控制场景中，这类KVM控制台还可直接安装在PLC控制柜、生产线主控机柜中，作为产线设备的本地操作终端，抗振动、抗干扰的结构设计可适配车间内的复杂作业环境，避免车间内的粉尘、振动影响设备正常使用，一体化的结构也减少了外设丢失、损坏的概率，降低现场设备的维护成本。
