带凸耳定位结构的压铸阀门金属端盖

日常做流体管路配套结构设计时，这类带凸耳定位的金属端盖是很常见的承压配套零件，大多用在中小通径的低压流体控制阀门上，覆盖民用给排水、小型工业循环管路、气动控制回路这些场景，主要作用是封闭阀门腔体的端部开口，配合密封件实现腔体的静密封，同时预留的凸台结构可以集成小型功能接口，不用额外在阀体上开孔加工，能减少阀体的加工工序和泄漏点。

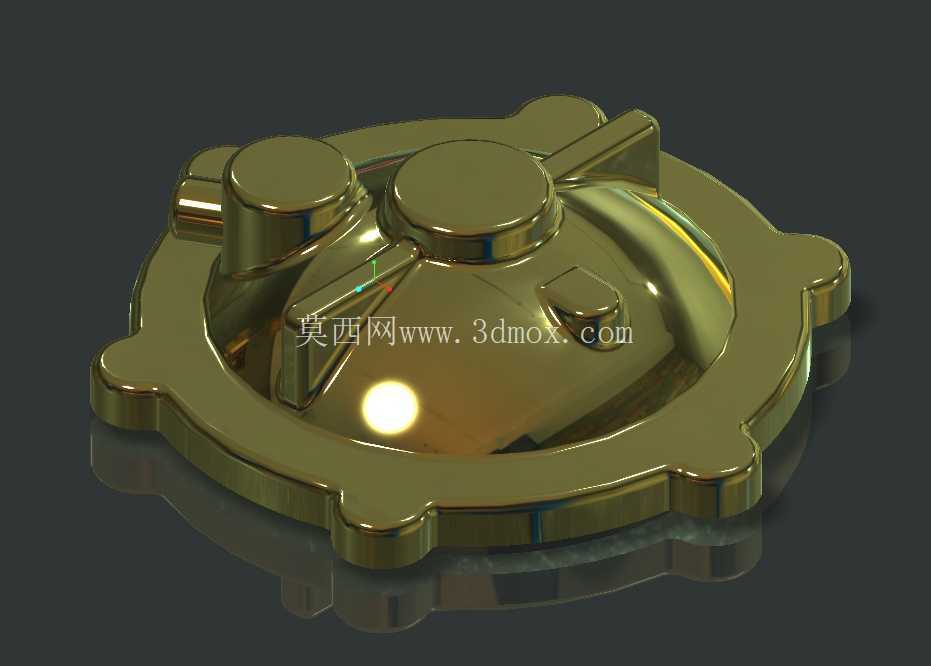

做这个零件的三维结构设计时，首先要匹配对应阀门的腔体开口尺寸，端盖的法兰边外径要和阀体端部的安装止口完全贴合，周向均匀分布的六个凸耳是安装定位结构，每个凸耳上预留的安装孔位要和阀体上的螺柱位置完全对中，孔位的公差要控制在合理范围，避免安装时出现螺柱穿不进、端盖偏斜压不紧密封件的问题。端盖的主体采用圆弧拱顶结构，不是平盖设计，这种结构能在同等壁厚下承受更高的内部流体压力，减少材料用量的同时降低端盖受压变形的概率，毕竟如果端盖受内压出现向外的鼓胀变形，会直接导致密封面的压紧力分布不均，出现介质渗漏的问题。

端盖顶面的几个凸台结构不是随意设计的，最高的圆柱形凸台是预留的测压接口安装位，可以直接安装小型压力表或者压力传感器，不用在阀体上额外加工接口；旁边带加强筋的凸耳结构是开盖辅助位，后期维护需要拆卸端盖时，可以用撬棍卡在这个位置施力，避免直接撬密封配合面造成端面划伤，影响后续的密封效果；那个小型的方形凸台是定位标记，安装时对准阀体上的对应标记点，就能保证所有安装孔位快速对中，减少现场安装的对位时间。

从安装边界来看，这类端盖的轴向安装高度要控制在合理范围，拱顶的最高处不能超出阀门整体的安装轮廓，避免在管路密集排布的场景下和相邻的管路、支架产生干涉；凸耳的外伸尺寸也要匹配标准扳手的操作空间，保证安装和拆卸时，扳手能顺利套在紧固件上完成操作，不会因为空间不足导致无法施加足够的拧紧力矩。密封配合面的设计是整个零件的核心，法兰边的下端面要加工出一圈密封槽，用来放置O型密封圈或者平垫片，密封槽的深度和宽度要匹配对应规格的密封件尺寸，保证密封件受压后的压缩量在合理区间，压缩量太小会密封不严出现渗漏，压缩量太大会导致密封件永久变形失去弹性，缩短维护周期。

考虑到这个零件是压铸成型的，设计时所有的转角位置都做了圆角过渡，避免压铸时出现应力集中导致零件开裂，也能让金属液在模具型腔内填充更顺畅，减少冷隔、缺料这些压铸缺陷；所有的安装孔位都做了拔模斜度，方便压铸后零件从模具中顺利脱出，减少后续机加工的工作量。壁厚设计上整体保持均匀，避免出现壁厚差过大的位置，不然压铸冷却时会因为收缩速率不一致产生缩孔、变形，影响零件的结构强度和密封面的平面度。

实际选型使用时，要先确认端盖的公称压力等级和管路的工作压力匹配，不同的工作压力对应的端盖壁厚、紧固件规格都有区别，不能随意替换；安装时要按照对角顺序逐步拧紧紧固件，保证每个位置的压紧力均匀，不能单次把单个螺栓拧到规定力矩，不然会导致端盖偏斜，密封件局部受压过大提前损坏。日常维护拆卸端盖后，要检查密封配合面有没有划伤、腐蚀的痕迹，如果有明显损伤要及时更换端盖，不能勉强安装使用，避免运行过程中出现介质泄漏。
