管道式空气处理风机机组结构设计

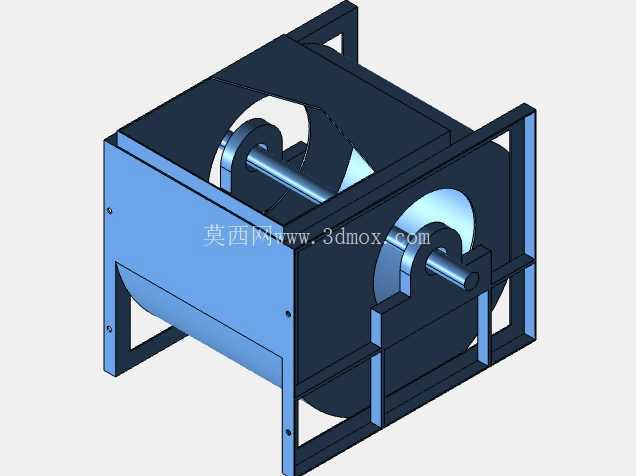

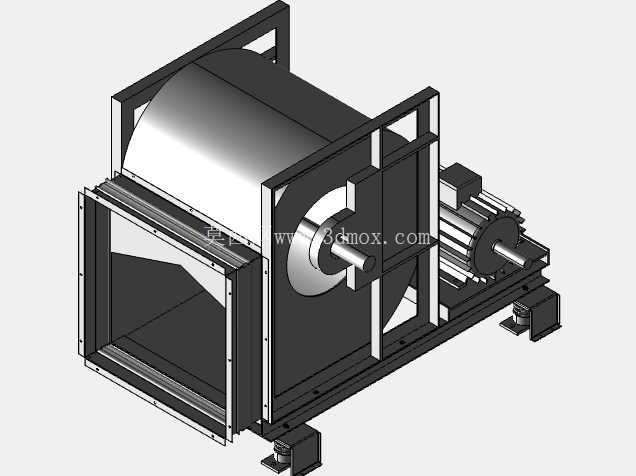

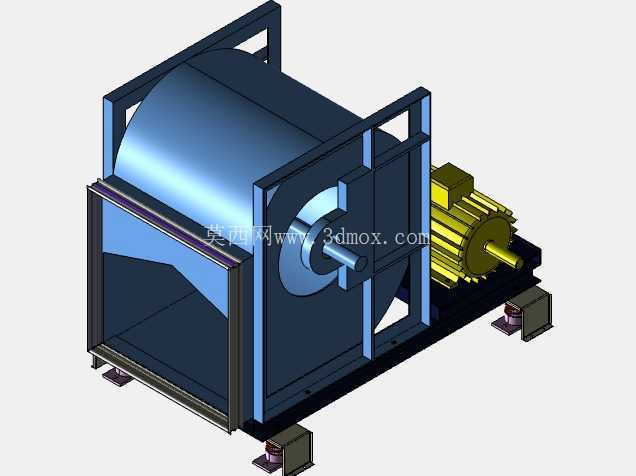

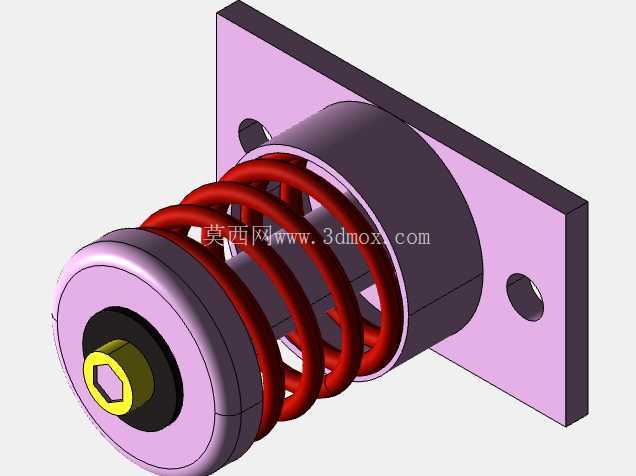

　　这套管道式空气处理机组的三维结构，核心服务于工业与民用建筑的有组织通风换气场景，常见于生产车间工位送风、商用建筑新风置换、工艺环节的气流输送配套，可直接对接矩形通风管道完成空气的增压输送，适配需要稳定风压、连续运行的通风系统需求。从结构组成来看，核心做功部件为后向式离心叶轮，被包裹在蜗壳型流道内，相比轴流风机能提供更高的静压，克服长距离风管、过滤器、阀门等部件带来的风阻，保证末端风口的出风量达标。叶轮直接通过联轴器与驱动电机直连，省去了皮带传动的张紧维护环节，传动效率损失更小，同时电机与蜗壳采用分体式机架安装，通过减震垫与底架隔离，避免运行时的振动通过风管传递到建筑结构，降低运行噪音的传导。

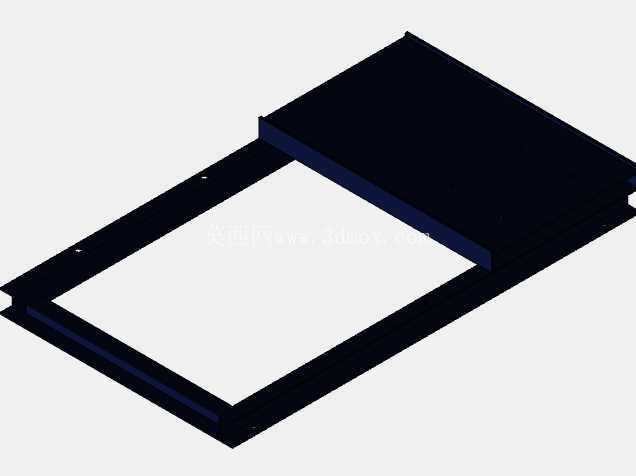

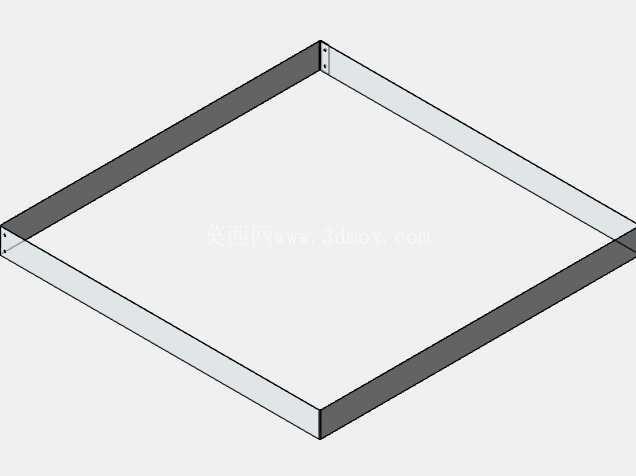

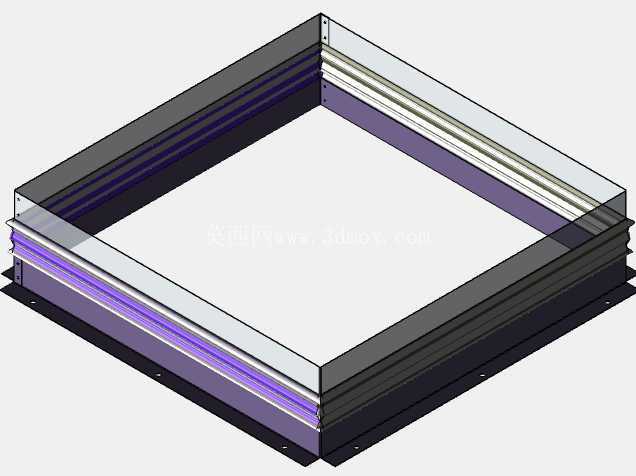

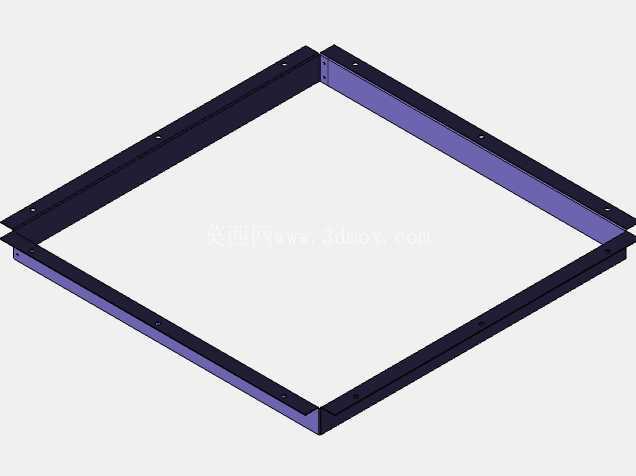

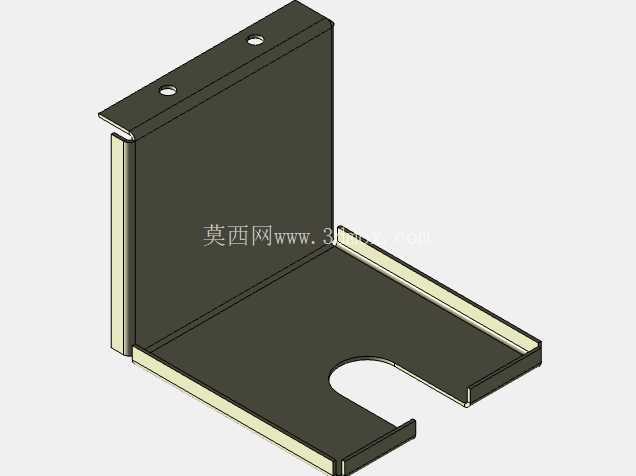

　　机架采用型钢焊接成型的框架结构，四周预留了标准的风管连接法兰边，进风口为直连管道的矩形接口，出风口可根据安装方向调整适配水平或垂直风管走向，安装时只需将机组两端与风管法兰对齐，通过螺栓紧固并做密封处理即可完成对接，不需要额外制作过渡连接段，能减少现场安装的加工工作量。设计过程中优先考虑了运行维护的便利性，电机侧预留了足够的检修空间，日常巡检时可直接观察电机运行状态，轴承部位的润滑操作不需要拆解蜗壳主体；叶轮做了静动平衡校准，额定转速运行时的振幅控制在通用通风设备的允许范围内，避免长期运行出现焊缝疲劳、连接螺栓松动的问题。

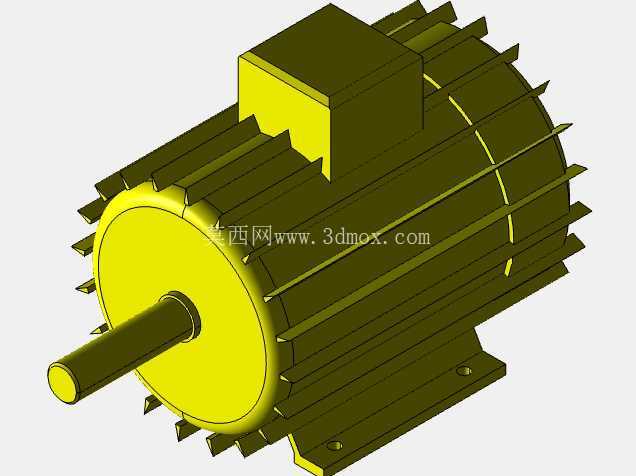

　　安装边界方面，底架的安装孔位按照通用通风设备的基座尺寸预留，可直接固定在混凝土基础或者型钢支吊架上，机组整体重心偏向电机与叶轮的轴心位置，吊装或者落地安装时不需要额外做配重平衡，进风端与出风端的法兰尺寸匹配常规通风管道的模数，适配不同管径的风管变径连接需求。流道设计上，蜗壳的型线按照离心风机的气流走向做了顺滑过渡，减少气流在壳体内的涡流损失，降低运行时的气动噪音，叶轮与进风口的间隙控制在合理范围，避免间隙过大造成风量泄漏损失，同时也不会因为间隙过小出现运行摩擦的问题。驱动电机选用标准的三相异步电机，安装尺寸符合通用电机的安装标准，后期维护更换时不需要对机架做二次加工，可直接替换同规格的标准电机，降低备件储备的难度。

　　整个机组的结构没有复杂的异形定制部件，大部分构件都是通用型材、标准件加工成型，生产加工时的下料、焊接、装配难度低，适合批量生产制作，同时结构强度足够承受运行时的动载荷，即使在24小时连续运行的工况下，框架也不会出现明显的形变，保证叶轮与蜗壳的间隙始终保持在设计范围内，避免运行故障。在实际选型配套时，可根据系统需要的风量风压参数，匹配不同功率的电机与对应直径的叶轮，框架尺寸可按照叶轮规格做系列化调整，不需要重新设计整体结构，能缩短系列化产品的开发周期。
