轴流转桨式水轮机转轮结构NX设计

　　在水力发电领域，轴流转桨式水轮机是低水头、大流量工况下的核心能量转换设备，其转轮部件的设计合理性直接决定整个电站的水能利用效率与运行稳定性，本次设计的转桨式水轮机转轮，针对中低水头径流式电站的运行场景做了结构适配，可覆盖10-30米水头区间的发电需求，适配大流量过流条件，在汛期来水量大的工况下仍能保持较高的能量转换效率。从实际功能来看，该转轮承担着将水流的压能与动能转换为旋转机械能的核心作用，水流从导水机构流出后以一定角度冲击转轮叶片，推动转轮带动主轴旋转，进而连接发电机完成电能输出，转桨式结构的核心优势在于叶片可根据运行水头与流量的变化调整安放角，始终保持最优的入流角度，避免在偏离设计工况时出现严重的脱流、水力振动问题，拓宽机组的高效运行区间。

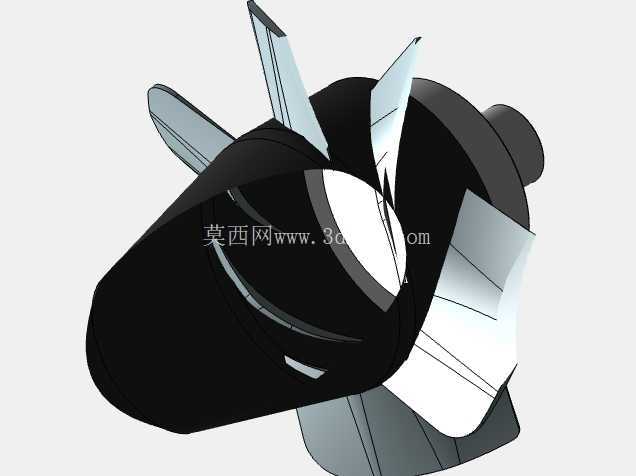

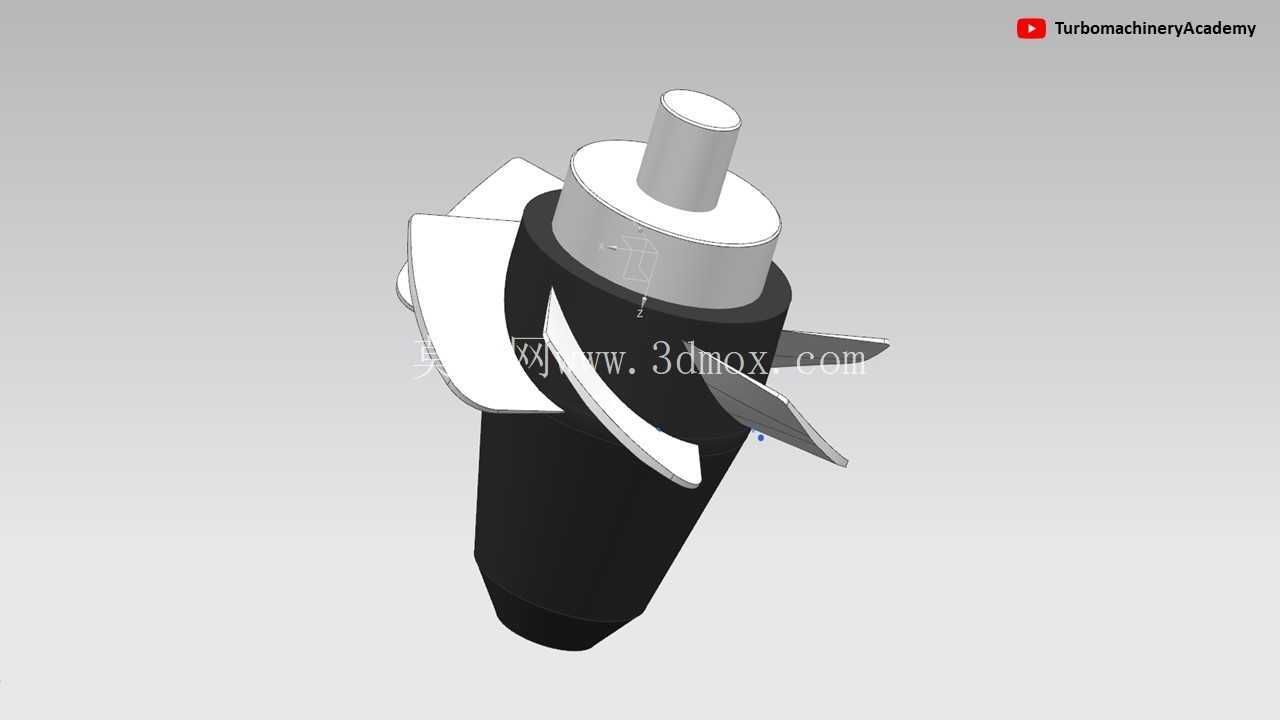

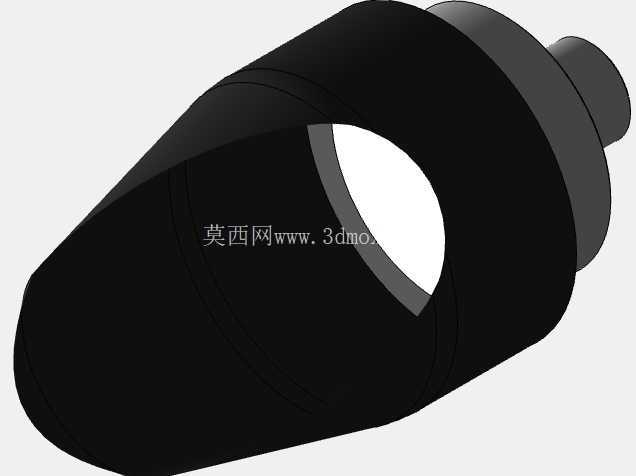

　　设计过程中完全依托曲面建模逻辑完成整体结构搭建，没有借助专用的叶轮设计插件，所有叶片型线从翼型原始数据出发，通过空间坐标点拟合生成光滑曲面，再结合轮毂的锥面结构完成叶片与轮毂的过渡衔接，保证过流表面的流线连续性，减少局部水力损失。整体结构分为轮毂体、叶片、主轴连接段三个核心部分，轮毂采用下窄上宽的锥形结构，下端的锥度设计可引导过流后的水流平顺流出转轮室，避免在轮毂尾部形成过大的尾水涡带；叶片共设置4片，翼型采用适合轴流工况的高升阻比翼型，叶片从根部到顶部的翼型厚度逐渐减薄，安放角沿径向做非线性扭转，匹配不同半径处的圆周速度差异，保证整个叶片流道内的水流均匀做功，减少叶端间隙泄漏带来的效率损失。

　　从安装边界来看，转轮上端的圆柱轴段用于与水轮机主轴通过法兰连接，轴段上设计有密封配合面，可匹配主轴密封的安装尺寸要求，防止压力水从主轴与顶盖的间隙处渗漏；转轮的最大外轮廓直径需与转轮室的内壁保持均匀的单边间隙，间隙值控制在转轮直径的千分之一到千分之一点五区间，既避免叶片转动时与转轮室发生刮碰，又能减少间隙漏流；叶片根部与轮毂的连接部位采用转轴结构设计，预留了叶片转动的摆角空间，可适配±15度范围内的角度调节需求，满足不同工况下的协联运行要求。

　　在结构细节处理上，叶片与轮毂的交接位置做了大圆角过渡，避免运行过程中出现应力集中，承受交变水力载荷时产生疲劳裂纹；轮毂下端的尾椎部分做了流线型收束，引导尾水顺畅汇入尾水管，降低尾水管内的水力脉动；主轴连接段的端面设置有定位止口，可保证转轮与主轴的同轴度，减少运行过程中的摆度，降低机组振动值。实际应用中，这类转桨式水轮机转轮多用于径流式水电站、潮汐电站以及部分抽水蓄能电站的可逆式机组，相较于定桨式结构，其在负荷变化较大的电网中适应性更强，当电站承担调峰任务、机组负荷在30%到100%区间波动时，通过调整叶片角度与导叶开度的协联关系，可始终保持较高的运行效率，减少水资源的浪费。建模过程中对所有过流面的曲面曲率做了连续性检查，保证曲面G2连续，避免局部曲率突变带来的局部脱流问题；叶片的型线精度控制在0.1mm以内，可直接对接后续的数控加工流程，无需做额外的型线修复；整体结构的壁厚根据水力载荷的分布做了差异化设计，叶片根部厚度最大，向叶顶逐渐减薄，轮毂体的壁厚满足强度与刚度要求，可承受最大水头下的水压力与叶片传递的扭矩载荷，不会出现过大的结构变形。
