重型牵引设备用衬套式联轴器结构设计

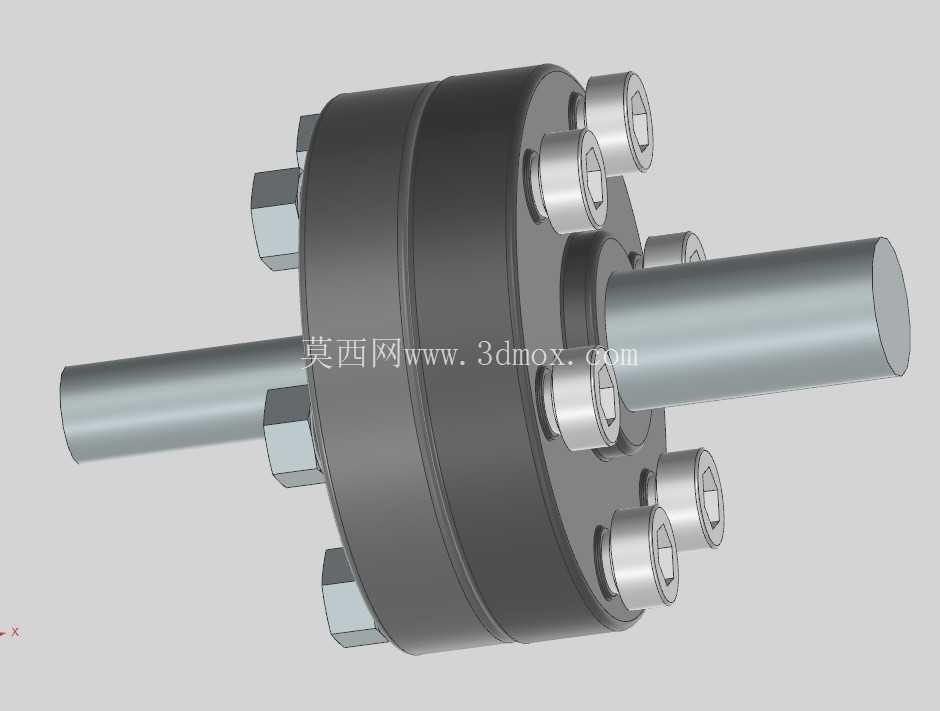

在重载牵引传动场景中，两轴对中偏差、运行振动与冲击载荷是影响传动系统寿命的核心痛点，这类衬套式联轴器正是针对卡车拖挂第五轮系统、牵引钩轴组这类存在频繁启停、变载荷冲击的工况开发的传动连接件。从结构组成来看，整套部件由两个对称布置的对接法兰、中心传力轴、弹性衬套组以及周向均布的锁紧螺栓构成，两个法兰分别与主动侧、从动侧的轴端完成定位连接，中心轴贯穿两个法兰的中心孔承担主要扭矩传递，而套设在连接销外侧的弹性衬套则填充在法兰销孔与连接销的间隙之间，既可以补偿两轴安装时产生的径向、角向与轴向偏差，也能在传动系统遭遇瞬时冲击载荷时通过自身弹性形变吸收冲击能量，避免刚性连接带来的应力集中直接传递到轴端与轴承位，大幅降低传动链上其他精密部件的损坏概率。

设计这类联轴器时，首先要匹配牵引场景的额定传递扭矩，周向螺栓的数量与规格需要根据峰值载荷做安全系数校核，通常这类重载应用的安全系数会取到2.5-3倍，避免拖挂设备启动、制动时的瞬时扭矩冲断连接销。法兰盘的外径设计需要兼顾安装空间与螺栓排布的节圆直径，螺栓节圆过小会导致单颗螺栓承受的剪切力过大，节圆过大则会增大联轴器整体转动惯量，不利于传动系统的动态响应；中心轴的直径需要与对接轴的轴径做匹配，轴伸长度要预留足够的安装插入深度，同时要保证轴与法兰中心孔的配合公差选H7/k6的过渡配合，既方便现场装配时的对位，也能避免运行过程中出现轴孔相对窜动。弹性衬套的材质通常选用耐油耐磨的丁腈橡胶或者聚氨酯复合材料，硬度控制在邵氏70-80度区间，硬度过高会丧失缓冲吸振的能力，硬度过低则会导致传动过程中出现过大的回转间隙，影响传动精度，衬套的内外径差要预留合理的压缩量，保证装配后衬套与销孔、连接销之间无多余间隙，同时不会因为过盈量过大导致衬套被压溃失效。

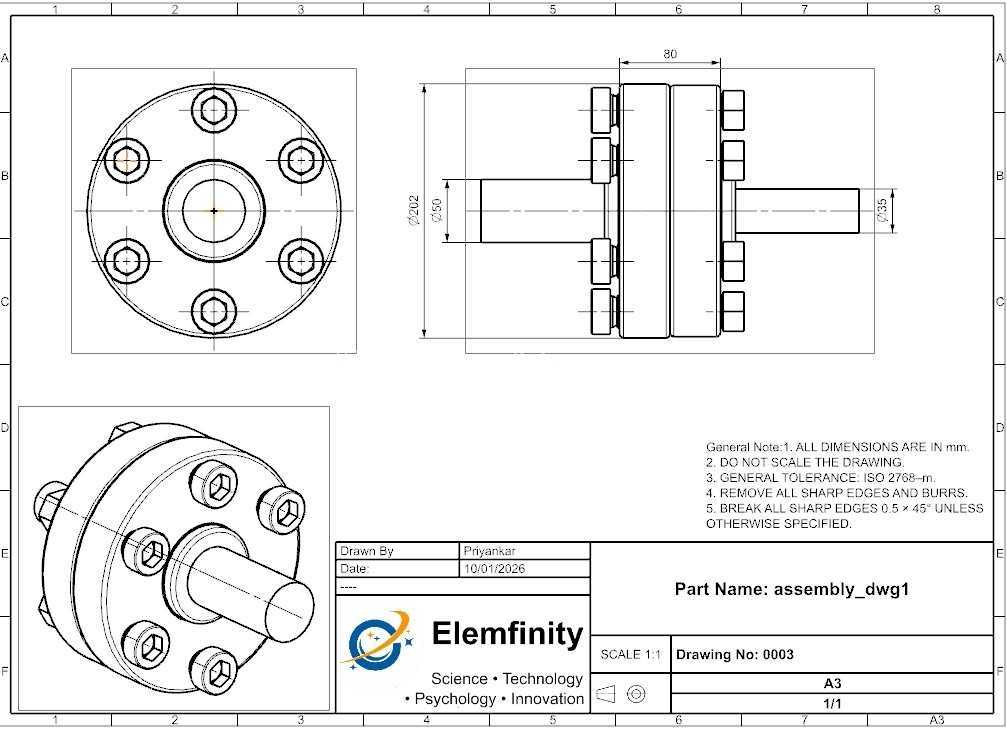

从安装边界来看，这类联轴器的轴向安装尺寸需要考虑两侧设备轴伸的预留间距，法兰盘的端面要加工出定位止口，与对接设备的轴端止口配合保证同轴度，周向锁紧螺栓需要采用对角分步拧紧的方式，单次拧紧力矩按照螺栓规格的额定力矩分三次加载，避免法兰端面出现偏斜导致运行时产生附加弯矩。实际应用中，这类联轴器不需要做额外的润滑维护，弹性衬套的磨损量达到原厚度的15%时才需要做更换，相比刚性联轴器更适合安装对中精度有限、运行工况存在持续振动的拖挂牵引场景，能够有效补偿路面颠簸带来的轴系相对位移，避免轴端承受额外的弯曲应力，延长传动轴、支撑轴承的整体使用寿命。在建模过程中需要重点还原周向螺栓的均布位置、衬套的安装间隙、法兰端面的止口结构，保证模型的装配关系与实际产品完全一致，方便后续做装配干涉检查、载荷仿真分析时获得准确的计算结果，也能直接用于设备选型阶段的空间排布校核，避免现场安装时出现尺寸干涉问题。
