工业嵌入式触控操作终端外观结构设计

在离散制造产线的设备操控场景里，这类嵌入式触控终端是操作人员和底层设备交互的核心载体，不管是单机设备的参数调整、运行状态监控，还是整条产线的工位数据采集、异常报警提示，都需要依托这类终端完成信息的双向传递。不同于消费级的显示设备，它的安装场景大多是设备控制柜面板、产线工位支架、机床操作侧旁，日常要面对车间内的切削液飞溅、粉尘附着、设备运行带来的持续振动，还有不同工位的光照变化，所以在结构设计上首先要考虑安装适配性和环境耐受能力。

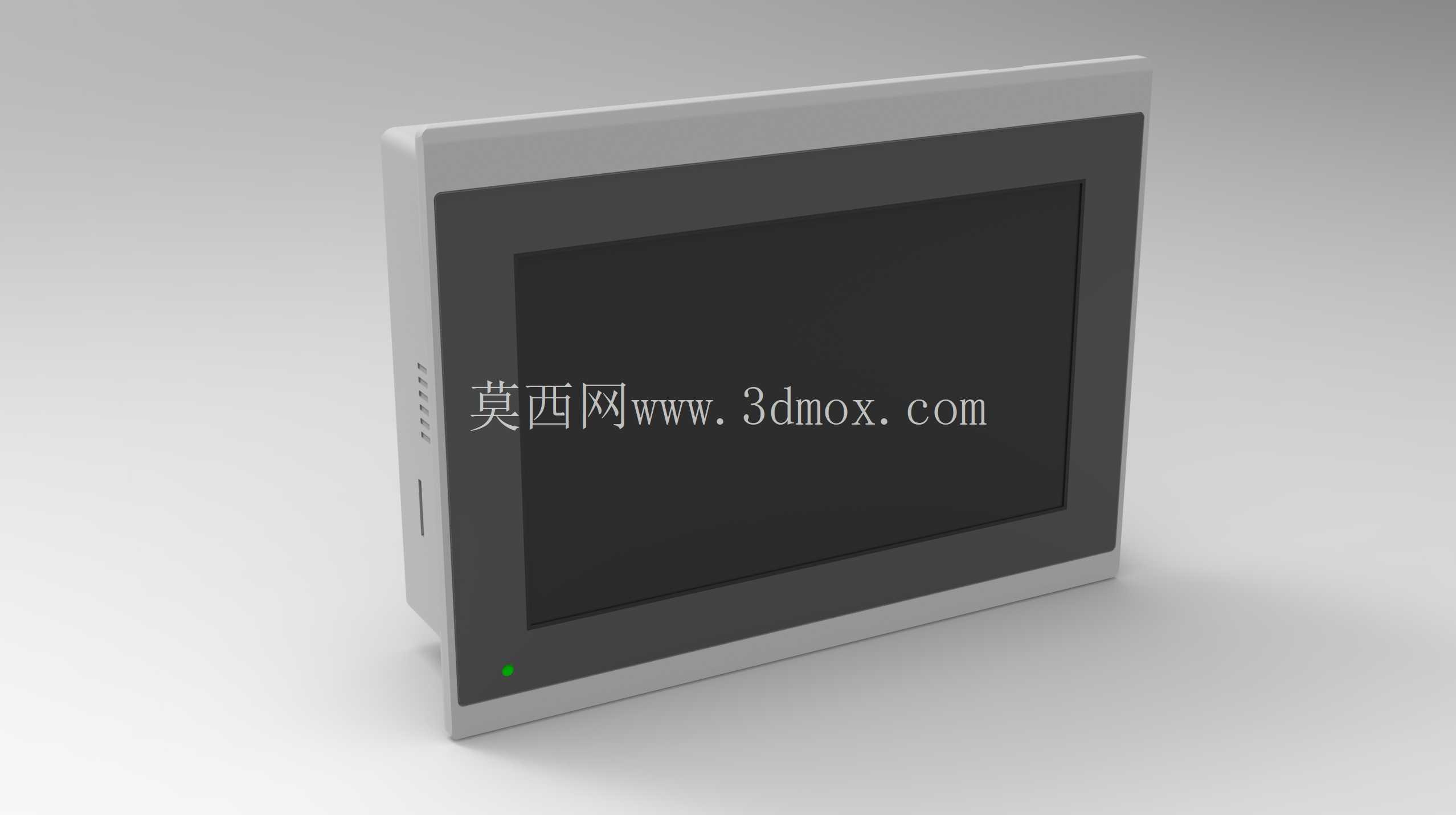

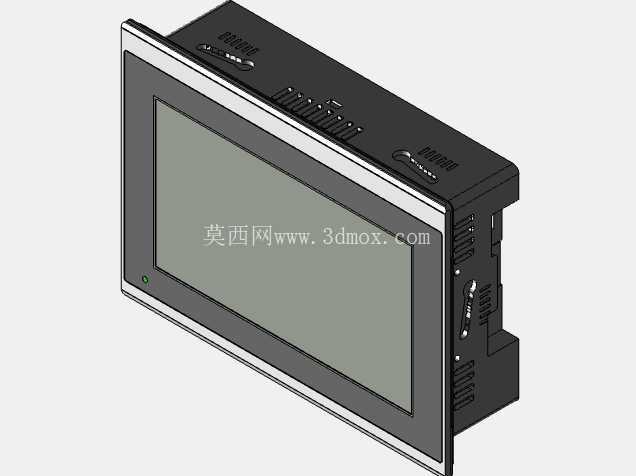

从外形结构来看，这款终端采用方正的窄边框前面板设计，前面板边缘做了微小的倒角处理，既可以避免安装时边角磕碰划伤操作人员，也能在嵌入柜体安装时和安装面板贴合更紧密，减少缝隙积灰的可能。前面板的显示区域占比经过优化，在保证边框结构强度的前提下尽可能扩大可视面积，让操作人员在站立操作的常规距离下能清晰看清界面上的参数数值、状态图标。屏幕下方设置了小型的状态指示灯，通过不同的灯光颜色直观反馈设备的运行、待机、故障状态，操作人员不需要凑近屏幕就能快速掌握设备当前的工作状态，减少巡检时的判断时间。

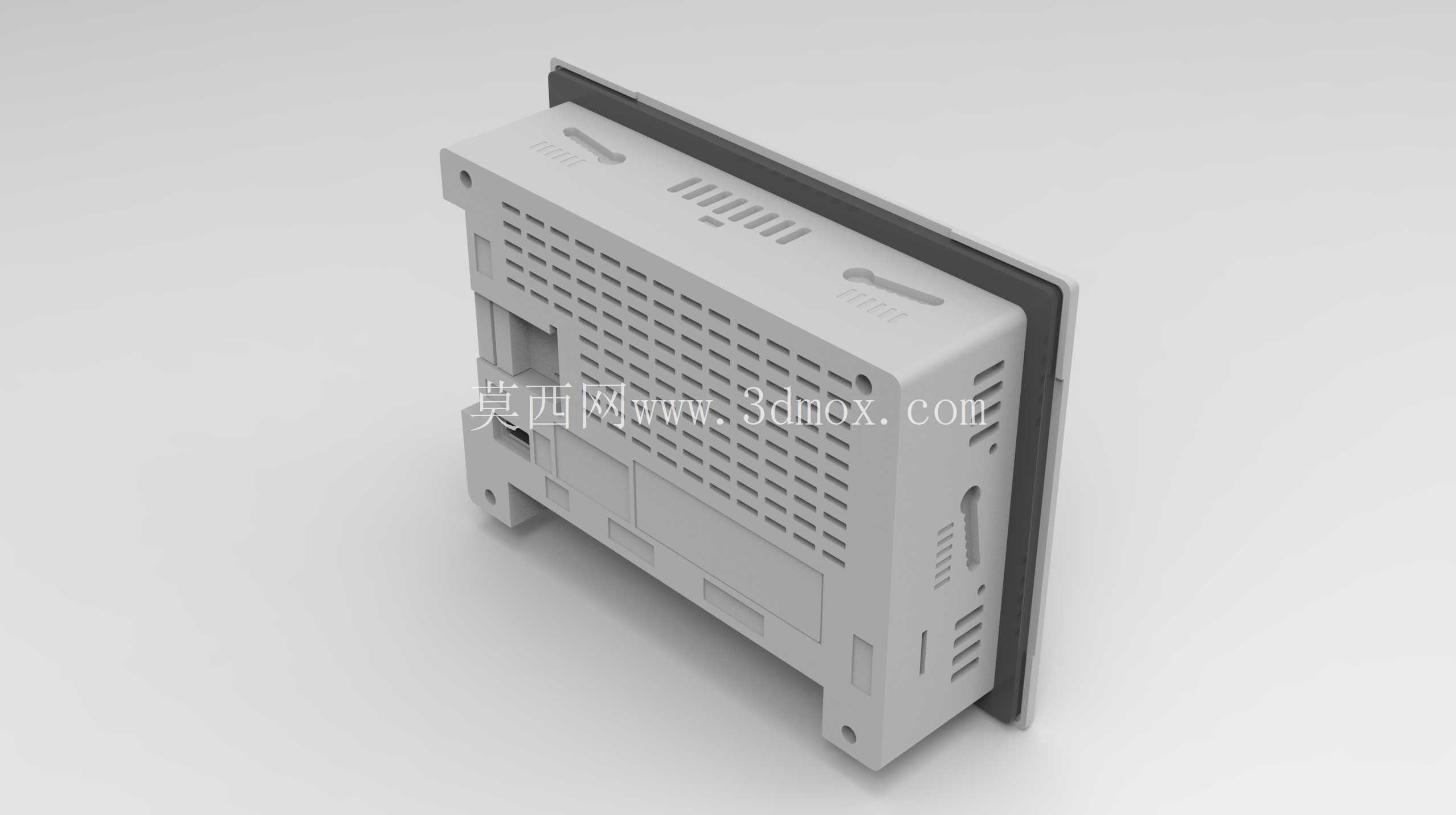

机身侧面预留了散热通风格栅，格栅的开孔方向做了倾斜设计，既能保证设备长时间运行时内部电路产生的热量可以顺利排出，避免积热导致的触控漂移、元件老化加速，也能防止车间内的液体、粉尘直接顺着开孔落入设备内部。机身的安装固定结构采用嵌入式卡扣配合螺丝锁紧的方式，安装时只需要在控制柜面板开出对应尺寸的安装孔，将终端从正面推入安装孔后，用侧面的卡扣卡紧面板，再通过锁紧螺丝进一步固定，不需要在柜体内部做复杂的支撑结构，能适配不同厚度的安装面板，降低现场安装的改造工作量。

在功能设计层面，触控区域采用电阻式触控的适配结构，支持操作人员佩戴劳保手套进行操作，符合车间现场的操作习惯，不需要特意摘除手套就能完成参数输入、界面切换操作，避免因为频繁摘戴手套影响操作效率。屏幕的显示亮度做了针对性优化，在车间白天自然光照射、工位照明灯光直射的情况下，依然能保持清晰的显示效果，不会因为反光导致界面内容看不清。机身的接口区域全部设置在背面下方，接线完成后线缆可以顺着柜体内部的走线槽排布，不会外露在设备正面影响整体整洁度，也能避免线缆被意外拉扯导致的接触不良。

从设计思路上，这款终端没有做多余的装饰性结构，所有的外形设计都围绕工业场景的实际使用需求展开：前面板的平整表面方便日常清洁，车间打扫时用湿抹布直接擦拭就能去除表面附着的油污、粉尘，不会因为凹凸结构残留污渍；整体机身的厚度控制在合理范围，嵌入安装后不会在柜体内部占用过多空间，给柜内的PLC、接线端子、继电器等元件留出足够的安装和布线空间；边角的强度做了加强处理，在安装、搬运过程中即使发生轻微磕碰也不会出现外壳开裂、变形的情况，能适应车间内相对粗放的作业环境。

在实际选型应用中，这类终端的安装边界尺寸是结构设计人员重点关注的参数，安装孔的开孔尺寸公差、前面板的突出高度、背面的接线空间预留，都需要和控制柜的结构设计做匹配，避免出现安装干涉、接线空间不足的问题。这款终端的前面板突出安装面的高度控制得很低，安装完成后不会在面板外突出过多，减少操作人员过往时被磕碰的风险，也让整个控制柜的正面外观更整洁统一。针对不同的安装场景，它还可以配合悬臂支架做悬挂安装，适配不同高度的操作工位，不管是站立操作的大型设备工位，还是坐姿操作的检测工位，都能调整到合适的操作角度，降低操作人员长时间操作的疲劳感。

在设备配套层面，这类触控终端可以和各类工业控制器、传感器、执行机构做通讯连接，把设备的运行速度、温度、压力、产量等数据实时显示在界面上，同时把操作人员输入的参数指令传递给底层控制元件，实现设备的可视化操控。相比传统的按钮式操作面板，它可以根据不同的设备工艺需求灵活调整界面布局，不需要更换硬件面板就能完成功能升级，大幅降低设备改型的成本。在日常维护方面，它的模块化结构设计让屏幕、主板、触控层都可以单独拆卸更换，出现故障时不需要整体更换设备，只需要替换故障模块就能快速恢复使用，减少设备停机等待的时间，符合工业设备对维护便捷性的要求。
