七英寸多功能触摸屏外壳结构设计方案

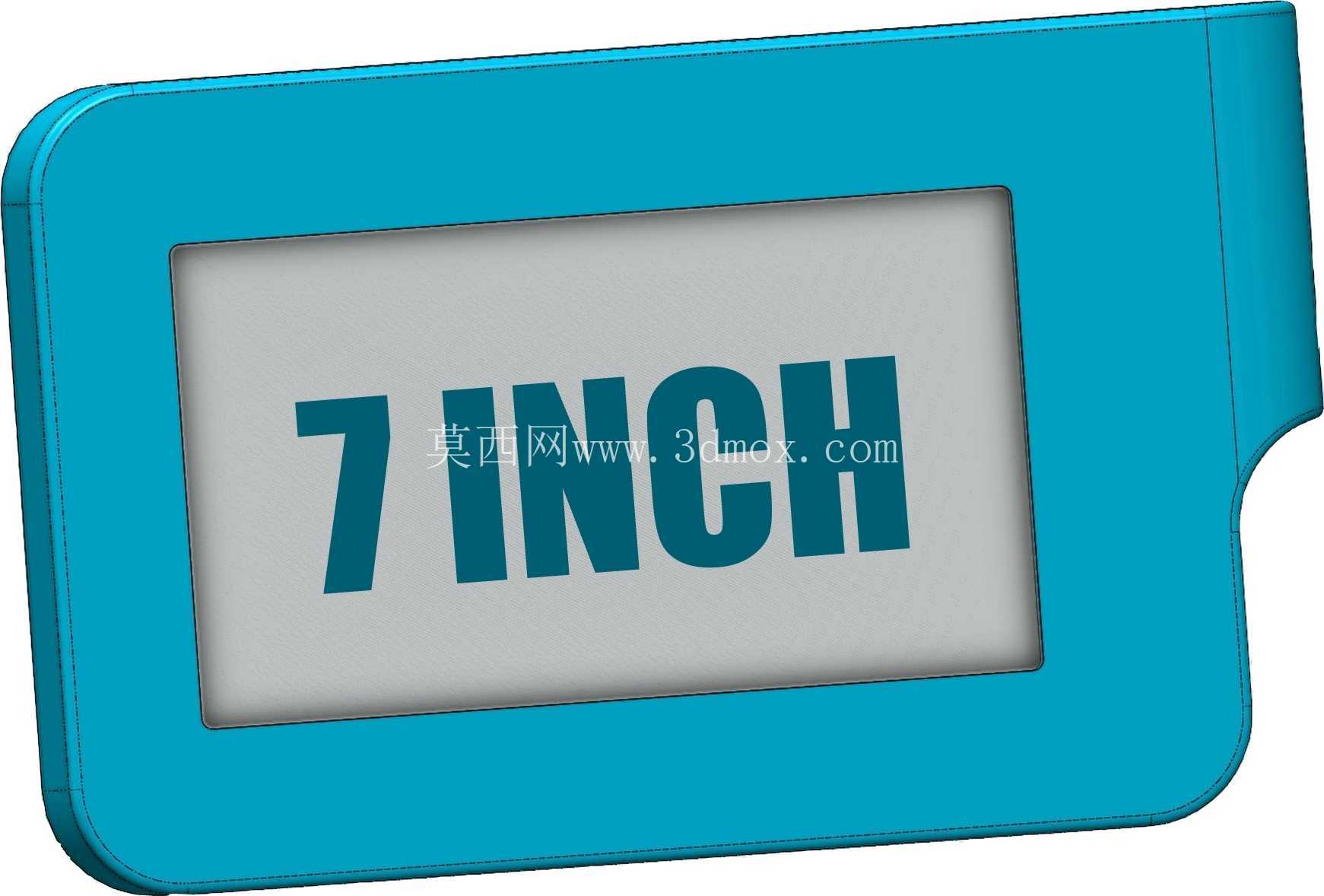

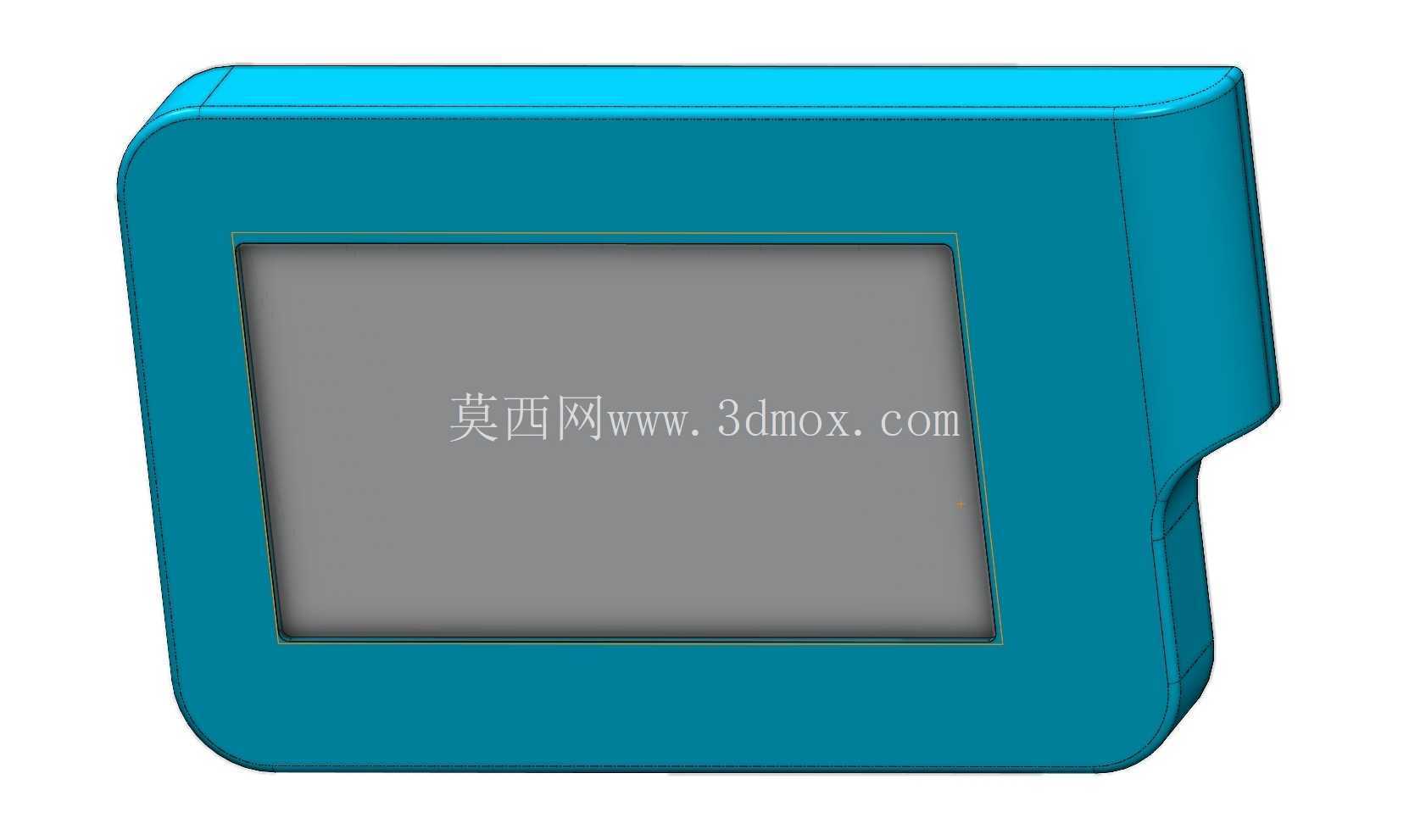

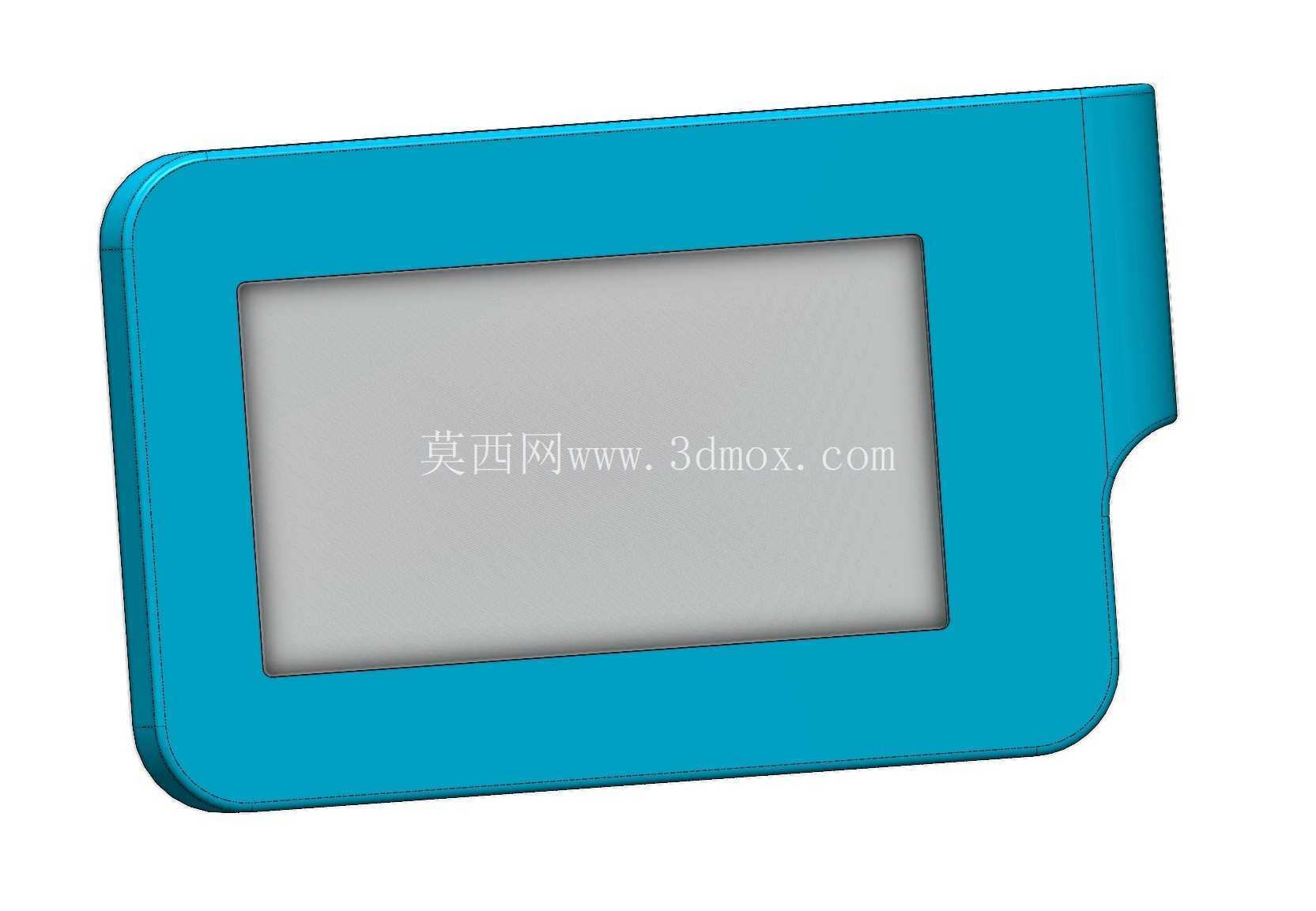

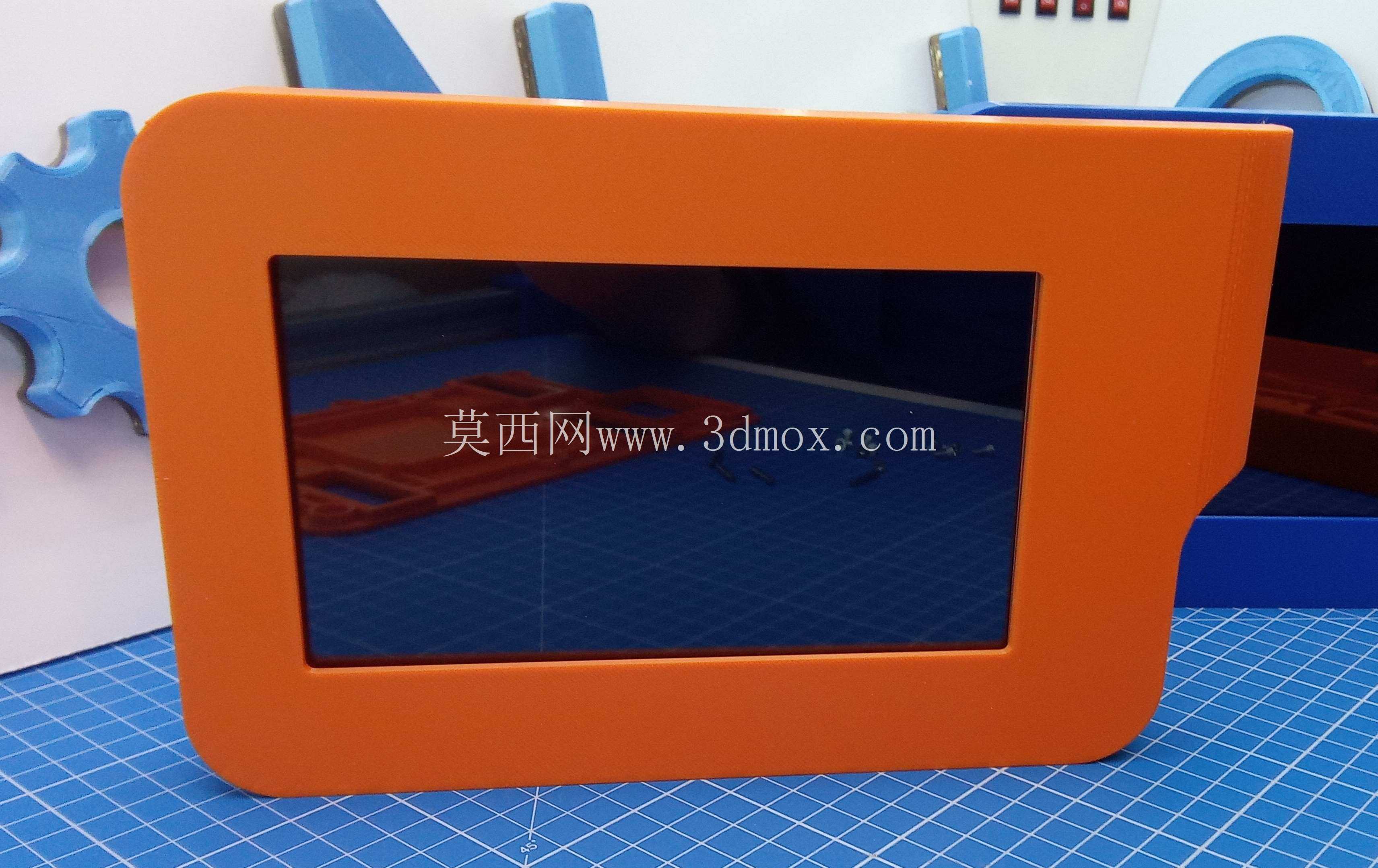

　　在嵌入式人机交互终端的落地应用中，七英寸规格的显示屏是目前工业现场、小型智能设备、DIY创客项目里选用率极高的尺寸段，这款外壳结构正是针对该尺寸屏幕的通用安装需求做的适配设计，没有做过度的造型冗余，所有结构特征都围绕实际安装、使用的痛点展开。从实际应用场景来看，这类带外壳的七寸触摸屏常被用在小型设备的本地操作端、墙面嵌入式的控制节点、树莓派等开源硬件的外接交互终端，甚至是小型试验台的参数显示面板，不同场景的安装方式差异极大，这也是这款外壳在结构上预留多组安装位的核心原因。外壳整体采用圆角矩形的造型，边角做了足够的圆弧过渡，没有尖锐的棱边，一方面是压铸成型时的工艺需求，避免应力集中导致的成型缺陷，另一方面在现场安装、后期维护时也能减少磕碰划伤的风险，屏幕安装区域做了下沉式的台阶限位，屏幕装配时可以直接卡入台阶位，不需要额外做定位治具，屏幕正面的视窗开口尺寸刚好匹配七寸屏幕的显示区域，边框宽度控制在合理范围，既保证了壳体的结构强度，也不会过度遮挡显示区域。

　　安装结构的设计是这款外壳的核心特点，总共预留了6个安装点位，其中包含标准的VESA75安装孔位，也就是孔距75mm的标准壁挂安装孔，这组孔位可以直接适配市面上绝大多数的小型显示器壁挂支架、悬臂支架，不需要额外做转接板，不管是装在设备侧壁的固定支架上，还是装在可调节角度的悬臂上，都能直接固定；剩下的安装点位分布在壳体的侧边和背部，既可以用来直接通过螺丝固定在设备的面板开孔上，做嵌入式安装，也可以用来固定内部的驱动板、排线等配件，避免内部元器件在设备运行振动时出现移位。

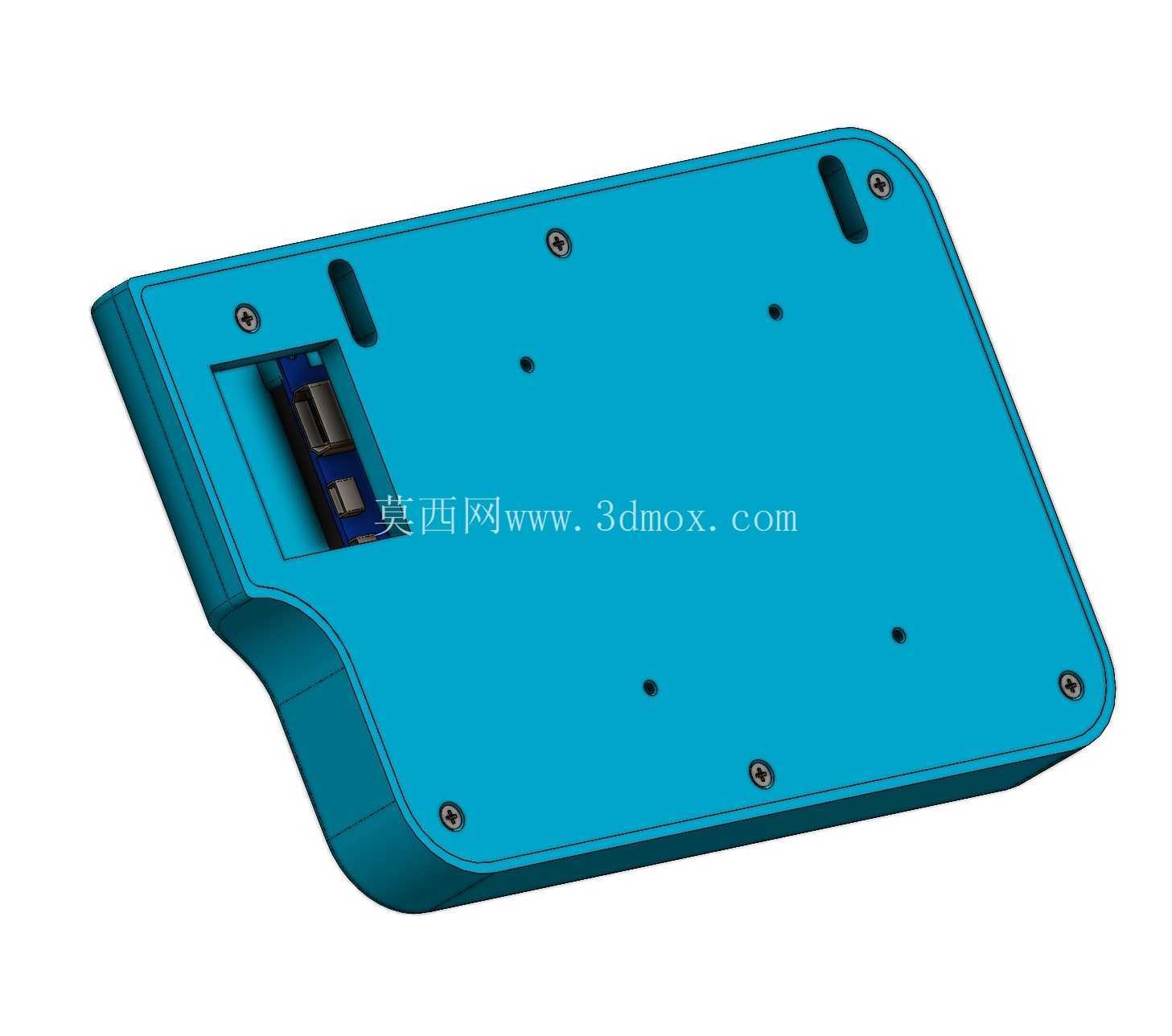

　　针对树莓派这类常用的开源主控板，壳体背部的安装位也做了对应的孔距适配，可以直接将主控板锁在壳体背部的预留柱上，不需要额外设计转接结构，排线可以通过壳体侧边预留的走线槽引出，不会出现排线被壳体压损的情况，走线槽的位置做了圆角处理，避免长期使用时磨损排线外皮造成短路风险。从安装边界来看，这款外壳的外部轮廓尺寸刚好容纳七寸屏幕加上驱动板的厚度，整体外凸尺寸小，不管是壁挂还是嵌入式安装，都不会占用过多的外部空间，嵌入式安装时的面板开孔尺寸可以直接参考壳体的台阶位尺寸，配合一圈密封泡棉就可以达到基础的防尘效果，适合用在没有强淋水、多粉尘的普通工业现场。

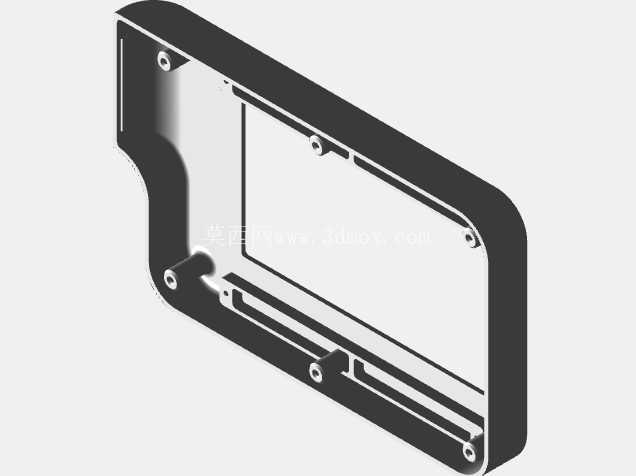

　　壳体的壁厚设计符合压铸工艺的要求，整体壁厚均匀，没有出现壁厚突变的位置，避免压铸成型时出现缩孔、缺料等缺陷，安装柱的位置做了加强筋连接，不会因为锁螺丝的力度过大导致安装柱断裂，屏幕固定位的卡扣结构做了轻微的脱模斜度，装配时不需要太大的按压力度就能将屏幕卡紧，后期需要更换屏幕时也可以轻松拆开，不会损坏卡扣。在实际选型使用时，这款外壳可以适配绝大多数标准七英寸电阻屏、电容屏，不需要对屏幕本身做结构修改，内部的空间足够容纳常规的HDMI驱动板、触控控制板，甚至可以放下小型的降压模块，不需要额外外置驱动盒，整体集成度更高，外露的接线只有电源线和信号线，现场布线更整洁。不同于市面上常见的通用触摸屏外壳只做单一的安装方式，这款外壳的多安装位设计可以覆盖从墙面壁挂、设备嵌入、支架悬臂安装到主控板直连的多种需求，不需要针对不同安装场景重新设计外壳结构，能大幅缩短小型交互终端的开发周期，减少结构设计的重复工作量，对于做小型智能设备开发、嵌入式项目集成的工程师来说，只需要根据实际使用的屏幕厚度微调一下卡扣的高度，就可以直接投入使用，结构可靠性经过压铸工艺的验证，能满足常规工业场景下的振动、温度变化使用要求。
