组合式空调机组离心送风风机结构

在商用中央空调系统、工业洁净厂房通风系统、大型公共建筑空气处理环节中，空气处理机组（AHU）的核心送风部件直接决定了整组空气处理设备的送风压头、风量覆盖范围与运行稳定性，本次呈现的离心送风结构，正是适配AHU机组段体安装的直联传动送风机组。从实际工程应用来看，这类风机主要承担经过滤、温湿度处理后的空气输送任务，需要克服风管沿程阻力、末端风口阻力以及过滤器、表冷器、加热器等功能段的空气阻力，将处理达标后的空气稳定输送至目标区域，常见于写字楼集中空调系统、医院洁净手术部净化空调系统、电子厂房恒温恒湿通风系统、大型商超新风系统等场景，相比轴流风机，其更高的风压特性能够适配更长的风管输送路径与更高阻力的空气处理段配置。

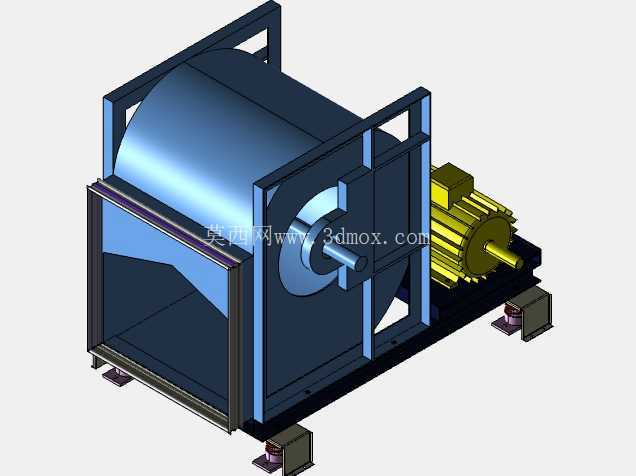

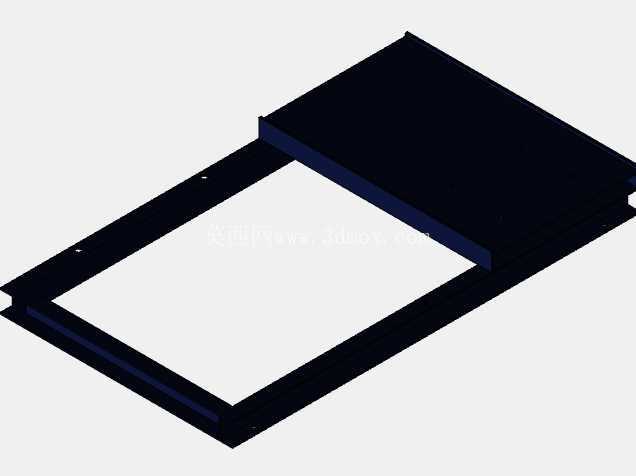

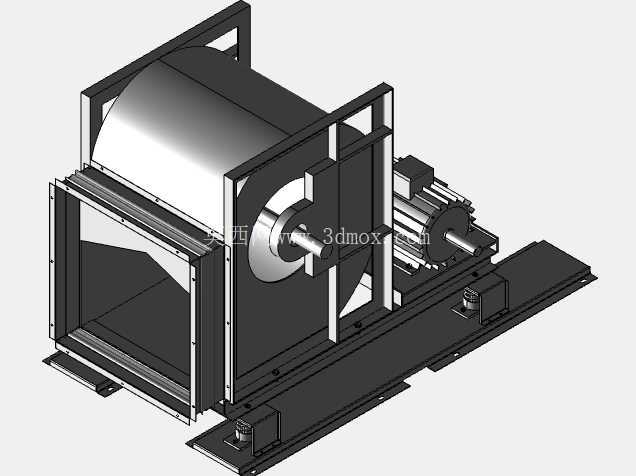

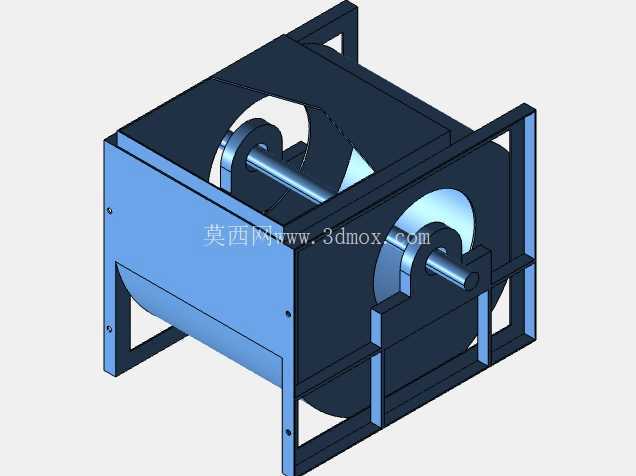

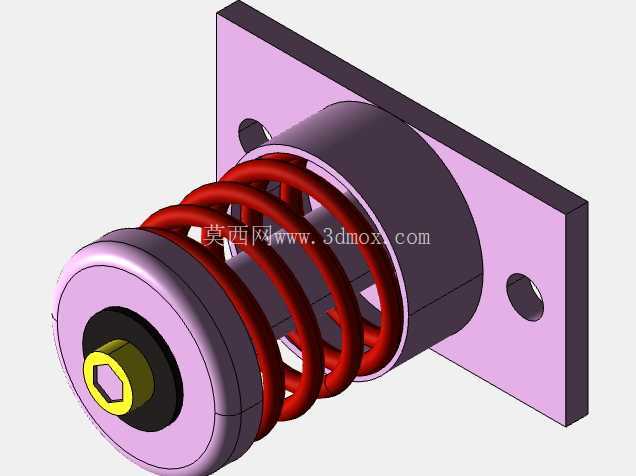

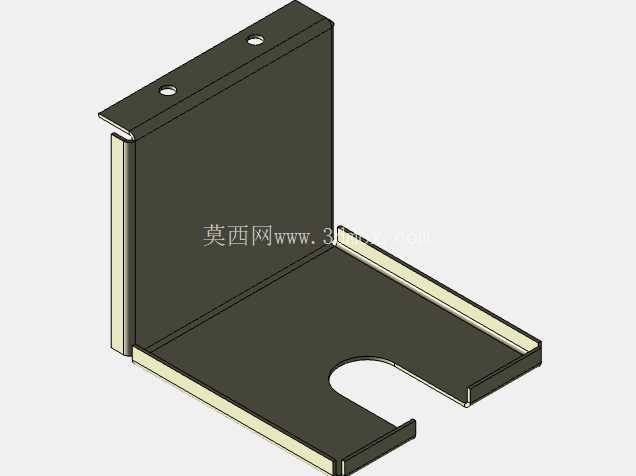

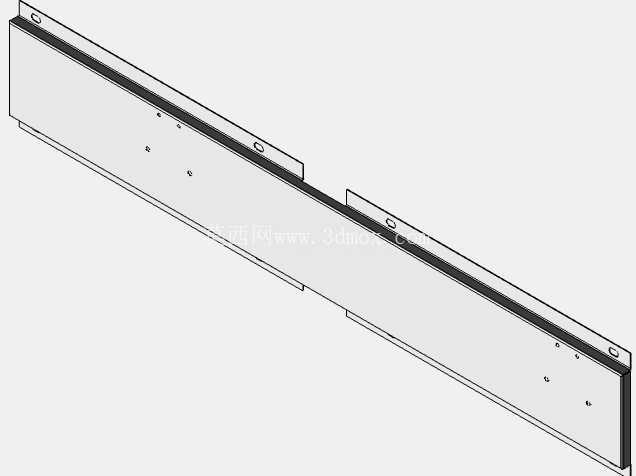

从结构设计逻辑来看，该风机采用后向离心叶轮搭配卧式安装机架的布局，叶轮侧直接对接AHU机组的送风段法兰接口，进风侧与机组功能段密封衔接，避免送风段漏风导致的风量损耗；动力端采用电机与叶轮同轴直联的传动方式，省去了皮带传动结构的张紧维护需求，同时降低了传动环节的能量损耗，长期运行的传动效率更稳定，也避免了皮带磨损产生的碎屑污染送风空气，适配对空气洁净度有一定要求的通风场景。机架部分采用型钢焊接成型的整体式底座，叶轮蜗壳与电机分别固定在底座的对应安装位，底座上预留的长条调节孔位可用于调整电机与叶轮的同轴度，抵消加工与装配过程中产生的位置偏差，降低运行过程中的振动传递；底座底部设置的减震垫安装位，可搭配橡胶减震器或弹簧减震器使用，阻断风机运行时的振动向AHU机组箱体与建筑结构传递，减少运行噪音的传导。

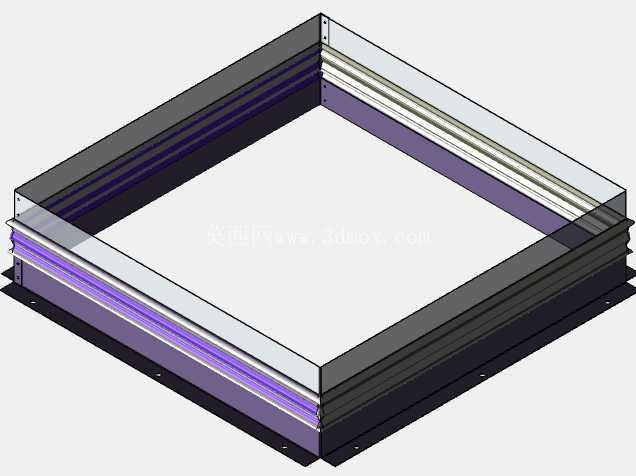

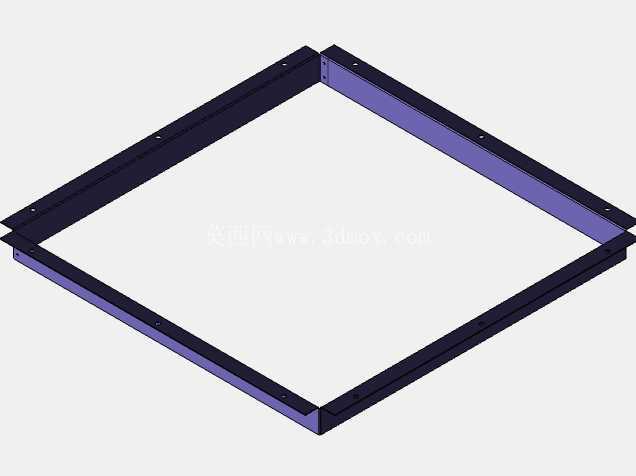

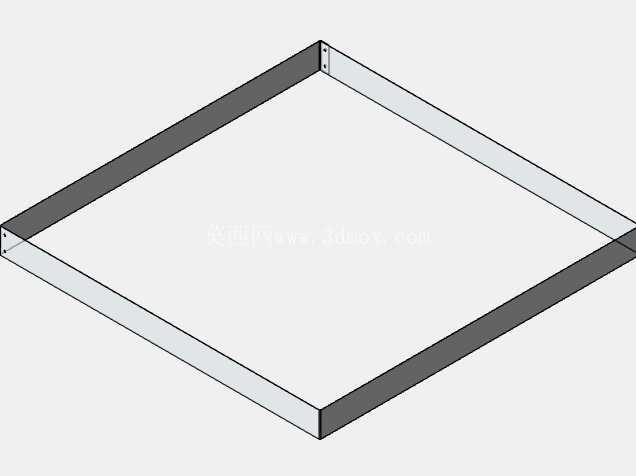

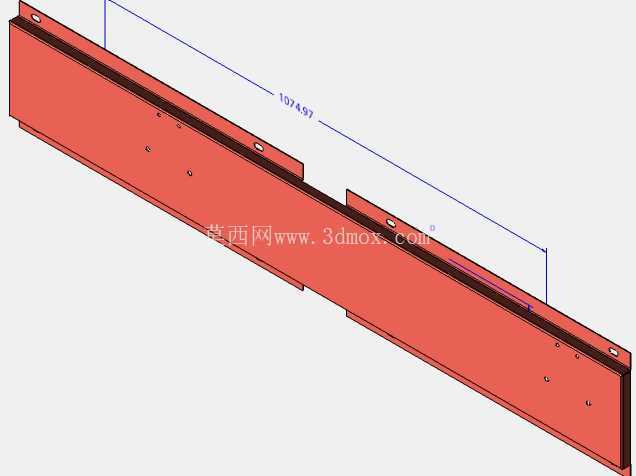

从安装边界与尺寸适配角度来看，该风机的进风端采用标准方形法兰接口，可直接与同截面尺寸的AHU功能段法兰对接，法兰边缘预留的螺栓孔位匹配常规空调机组的密封连接要求，安装时只需在法兰接触面粘贴密封胶条即可完成段体衔接，无需额外制作变径转接结构；整体机架的宽度尺寸适配常规模数化AHU机组的段体内宽，安装后可直接推入机组段体内部固定，不需要对机组箱体进行额外裁切改造。叶轮与蜗壳的结构设计充分考虑了空气动力学特性，蜗壳型线采用对数螺旋线设计，能够顺畅将叶轮甩出的空气导向出风口，减少蜗壳内部的涡流损耗，降低运行时的气动噪音；叶轮做了动平衡校正，额定转速下运行的振动幅值控制在通用通风设备的标准范围内，避免长期运行出现叶轮变形、轴承磨损过快的问题。

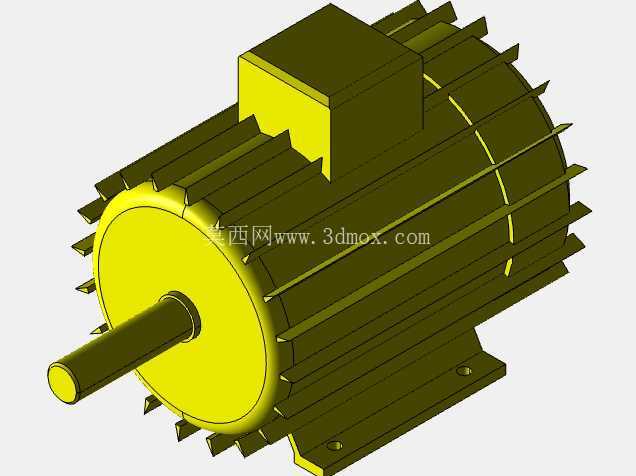

在功能特性层面，该结构的电机安装位设置了独立的散热空间，即使安装在封闭的机组段体内，电机运行产生的热量也可通过旁通的气流带走，不会出现电机过热保护的问题；蜗壳与机架的连接位置设置了加强筋结构，避免高风压运行时蜗壳出现形变漏风的问题；传动轴承采用密封式深沟球轴承，可长期在含尘的通风环境下运行，不需要频繁加注润滑脂维护。从选型适配角度，该结构可根据实际需求的风量风压参数，调整叶轮直径、电机功率与转速，适配不同处理风量的AHU机组，安装接口可匹配主流的空调机组段体模数，替换原有老旧风机时也可直接适配原有安装位，减少改造施工的工作量。

实际工程应用中，这类直联离心风机相比皮带传动风机，维护周期更长，不会出现皮带打滑导致的风量衰减问题，运行状态更稳定，尤其适合安装位置隐蔽、日常维护不便的吊顶式AHU机组，同时直联结构的整体长度更短，能够压缩AHU机组的整体段长，减少机房的空间占用，在寸土寸金的商业建筑机房设计中，这类紧凑结构的送风部件更受暖通设计师的青睐。建模过程中，各部件的装配关系完全还原实际安装逻辑，法兰螺栓孔位、机架安装孔位、电机接线盒位置等细节均按实际工程尺寸还原，可直接用于AHU机组的结构设计校核、安装干涉检查，也可作为通风系统BIM建模的族库构件使用，为暖通系统的整体布局设计提供准确的尺寸参考。
