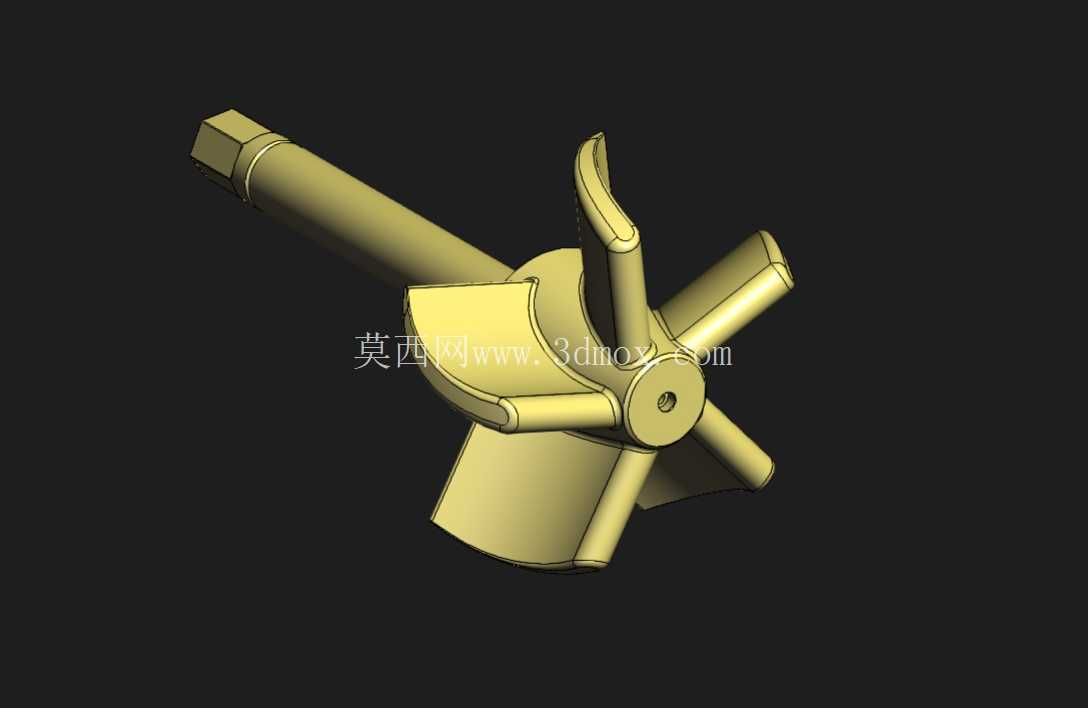

带轴一体式六叶曲面叶轮结构设计

这款带轴一体式叶轮结构，常见于中小功率流体输送、搅拌混合类设备的核心传动端，区别于分体式键连接叶轮，其转轴与叶轮本体采用一体化成型结构，从根源上规避了高速运转下键槽磨损、叶轮松脱的故障风险，在小型离心泵、便携式搅拌器、微型水力透平设备中都能见到同类结构的应用。从实际工况适配角度看，这类结构多应用于转速区间在1500-6000rpm的中低负载场景，不需要额外做叶轮与轴的动平衡配重做业，一体化坯件加工完成后仅需对叶片型面做去毛刺、表面抛光处理，就能满足常规流体工况的动平衡精度要求。

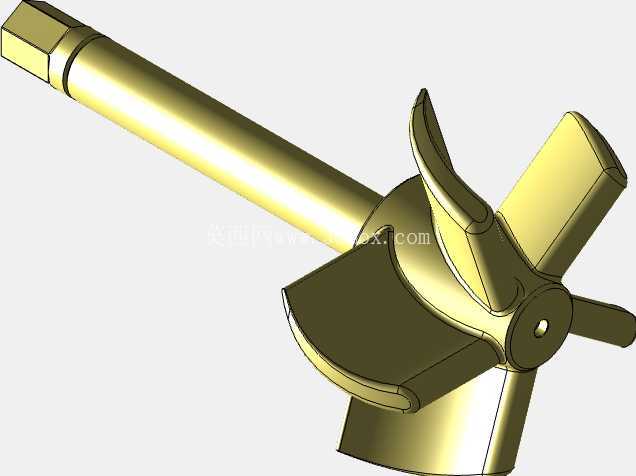

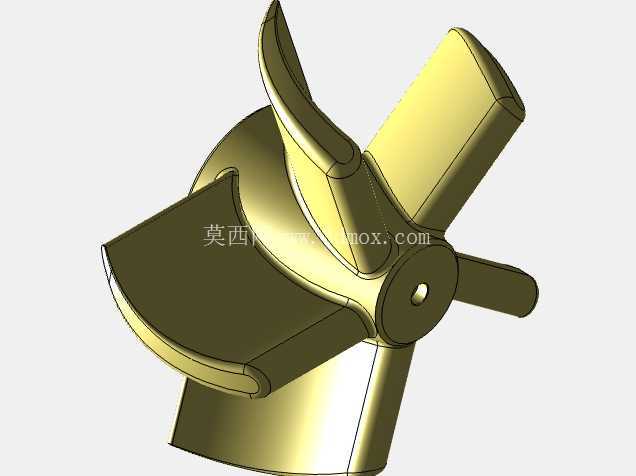

设计层面上，六片叶片采用非对称空间曲面构型，并非等角度均匀分布的直板叶片，其中三片大曲率宽叶片承担主要的流体做功功能，剩余三片窄圆柱状辅助叶片起到扰流、打散气穴的作用，能有效降低流体输送过程中叶片背面的低压区面积，减少气蚀对叶片表面的冲蚀损伤。转轴部分采用阶梯轴设计，输入端加工有四方夹持结构，方便与驱动端的联轴器、夹头直接连接，不需要额外加工装夹平面，轴肩位置预留有标准卡簧槽，安装时可以通过轴用卡簧限定叶轮在腔体内的轴向位置，避免运转过程中出现轴向窜动碰擦泵壳或搅拌腔内壁。

从安装边界来看，叶轮的最大回转直径为转轴直径的4.2倍，叶片轴向宽度为回转直径的0.3倍，安装时需要保证腔体内部的径向间隙不小于叶片直径的2%，间隙过小容易被流体中的硬质颗粒卡滞，间隙过大则会降低容积效率，造成流体能量损失。转轴的配合段采用h6公差等级，与轴承内圈配合时不需要额外涂胶就能满足过盈装配要求，输入端四方结构的对边尺寸比相邻轴段直径小1mm，方便装配时工具夹持锁紧，不会刮伤配合段的表面粗糙度。

实际应用中，这类一体式叶轮结构在小型家用增压泵、实验室磁力搅拌器、小型水景循环泵中适配性极强，相比分体式结构，其装配工序减少了键槽铣削、叶轮钻孔、键块选配三个环节，批量生产时的加工成本能降低18%左右，同时运转过程中的同轴度更容易保证，整机的振动噪声能控制在55分贝以内，满足民用小型流体设备的噪声限值要求。叶片的曲面造型采用变厚度设计，叶片根部与轮毂连接位置做了R3的圆角过渡，避免应力集中造成的叶片根部断裂问题，即使在短时过载1.2倍额定功率的工况下，叶片根部的应力也能控制在材料屈服强度的30%以内，结构冗余量充足。轮毂位置设计有中心通孔，既可以作为加工时的工艺定位孔，也能在部分需要穿轴的特殊工况下作为穿线或通流孔使用，拓展了结构的适配场景。
